| Номер в госреестре | 89277-23 |
| Наименование СИ | Фотометры микропланшетные автоматические |
| Обозначение типа СИ | ELx808IUCR |
| Изготовитель | BioTek Instruments, Inc., США |
| Год регистрации | 2023 |
| Срок свидетельства | 13.06.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Фотометры микропланшетные автоматические ELx808IUCR (далее по тексту -фотометры) предназначены для измерений оптической плотности жидких проб в 96-луночном планшете при проведении исследований при in vitro диагностике.
Принцип действия фотометров основан на измерении оптической плотности путем определения отношения интенсивностей полного и прошедшего через анализируемую среду потоков оптического излучения на фиксированных длинах волн.
Фотометры выполнены в стационарном настольном исполнении. Управление фотометром проводится с помощью программного обеспечения, установленного на персональный компьютер (далее - ПК), подключенного к фотометру.
Нанесение знака поверки не предусмотрено.
Заводской номер в виде буквенно-цифрового обозначения наносится методом цифровой лазерной печати на шильдик, расположенный на боковой панели корпуса. Общий вид и схема маркировки фотометров представлены на рисунке 1 . Пломбирование не предусмотрено.
Место нанесения заводского номера

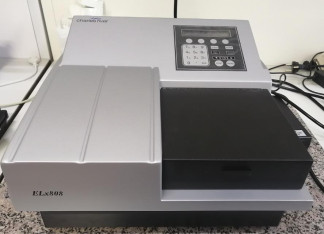

Рисунок 1 - Общий вид и схема маркировки фотометров ELx808IUCR
Программное обеспечение (далее по тексту - ПО) EndoScan-V, установленное на ПК, выполняет функции настройки параметров эксперимента, управления прибором, сбора, хранения и обработки результатов измерений.
Метрологически значимая часть ПО не выделена, все ПО является метрологически значимым.
Идентификационные данные программного обеспечения указаны в таблице 1. Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1- Идентификационные данные (признаки) фотометров
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | EndoScan-V |
| Номер версии (идентификационный номер) ПО | не ниже 3.3 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений оптической плотности, Б | от 0,03 до 3,00 |
| Пределы допускаемой абсолютной погрешности измерений оптической плотности, Б | ±0,06 |
| Предел допускаемого абсолютного среднего квадратического отклонения измерений оптической плотности, Б, не более | 0,005 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочие длины волн, нм | 340, 405, 450, 490, 630 |
| Диапазон показаний оптической плотности, Б | от 0,00 до 3,50 |
| Габаритные размеры, мм - глубина - ширина - высота | 406±40,6 394±39,4 222±22,2 |
| Масса, кг | 13,6± 1,4 |
| Параметры электрического питания (от сети переменного тока): - напряжение переменного тока, В - частота переменного тока, Гц - потребляемая мощность, ВА, не более | от 100 до 240 50/60 100 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % | от +18 до +35 от 10 до 85 |
наносится на корпус прибора методом наклеивания и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Фотометр микропланшетный автоматический | ELx808IUCR | 1 шт. |
| Блок питания с силовым кабелем | STD-24050 | 1 шт. |
| Стандартный набор фильтров (340, 405, 450, 490, 630 нм)* | - | 1 шт. |
| USB накопитель с руководством по эксплуатации | - | 1 шт. |
| Программное обеспечение на USB носителе | EndoScan-V | 1 шт. |
| Защитный чехол для фотометра | - | 1 шт. |
| Сертификат калибровки от производителя | - | 1 экз. |
| Инструкция по распаковке (на английском языке) | - | 1 экз. |
| Примечание: * - Количество фильтров и длины волн в зависимости от заказа, но не более 8 штук | ||
приведены в руководстве по эксплуатации «Фотометры микропланшетные автоматические ELx808IUCR», раздел «Начало работы».
Приказ Федерального агентства по техническому регулированию и метрологии от 28 сентября 2018 г. № 2085 «Об утверждении государственной поверочной схемы для средств измерений оптической плотности»;
Стандарт предприятия BioTek Instruments, Шс., США.
