| Номер в госреестре | 89230-23 |
| Наименование СИ | Измерители толщины медных покрытий печатных плат |
| Обозначение типа СИ | ИНТРОМЕТ |
| Изготовитель | Общество с ограниченной ответственностью "ИНТРОН ПЛЮС" (ООО "ИНТРОН ПЛЮС"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 06.06.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители толщины медных покрытий печатных плат ИНТРОМЕТ (далее по тексту - измерители) предназначены для измерений толщины медного слоя в отверстиях печатных плат.
Принцип действия измерителей основан на вихретоковом методе неразрушающего контроля.
Конструктивно измерители состоят из электронного блока и сменных измерительных преобразователей (пробника или пробника со сменным картриджем).
Электронный блок представляет собой пластмассовый корпус с матричным жидкокристаллическим дисплеем и мембранной клавиатурой. На задней стенке корпуса расположена крышка отсека аккумуляторов. На верхней грани корпуса расположены разъемы для подключения преобразователей и сетевого адаптера, а также кабеля связи с внешним компьютером по USB протоколу.
Измерители применяются со следующими картриджами и пробниками, предназначенными для отверстий печатных плат различного диаметра: Картридж ЕР-30, Картридж ЕР-25 и Пробник ЕР-20.

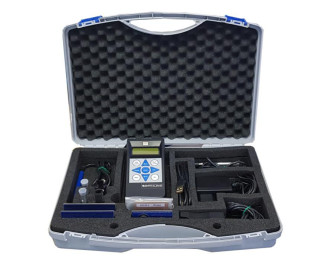

Общий вид измерителей толщины медных покрытий печатных плат ИНТРОМЕТ приведен на рисунке 1 . Общий вид преобразователя для измерений толщины медного слоя в отверстиях печатных плат представлен на рисунке 2.
Пломбирование измерителей не предусмотрено.
Заводской номер в цифровом формате нанесен на шильд - наклейку, расположенную на задней панели электронного блока. Место нанесения заводского номера показано на рисунке 3.
Нанесение знака поверки на измерители не предусмотрено.
US> Pat.
5f,600.240 '
Рисунок 2 - Общий вид пробника для измерений толщины гальванического медного слоя
в отверстиях печатных плат
А
Серийный № w хххххх
С€
ИНТРОМЕТ
Измеритель толщины медных покрытий печатных плат
Место нанесения заводского номера
яежзтгом::
(ЮО“ИНТРОН ПЛЮС” www.intron.ru
Сделано в России
© (!)
Измерители имеют в своем составе программное обеспечение (ПО), с помощью которого осуществляется сбор информации, обработка и вывод результатов измерений.
За метрологически значимое принимается все ПО. При работе пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные.
Защита программного обеспечения измерителей соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО отсутствуют.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений толщины медного слоя в отверстиях печатных плат, мкм | |
| • Картридж ЕР-30 | от 10 до 60 |
| • Картридж ЕР-25 | от 10 до 40 |
| • Пробник ЕР-20 | от 10 до 40 |
| Пределы допускаемой абсолютной погрешности измерений толщины медного слоя в отверстиях печатных плат, мкм | |
| • Картридж ЕР-30 | ±(2+0,05-Хи) |
| • Картридж ЕР-25 | ±(з+0,05-Хи) |
| • Пробник ЕР-20 | ±(з+0,05-Хи) |
| Толщина контролируемой платы, мм | |
| • Картридж ЕР-30 | от 1 до 2 |
| • Картридж ЕР-25 | от 1 до 2 |
| • Пробник ЕР-20 | от 1 до 1,5 |
| Примечание - где Хи - измеренное значение толщины, мкм |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры электронного блока, мм, не более • Длина • Ширина • Высота | 80 30 155 |
| Масса электронного блока с установленными аккумуляторами, г, не более | 280 |
| Параметры электрического питания: • Тип • Напряжение, В • Ёмкость аккумулятора, мАч, не менее | никель-кадмиевые аккумуляторы типа АА (2 шт.) 1,2 1800 |
| Условия эксплуатации: • Температура окружающей среды, °С | от +10 до +30 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность измерителей
| Наименование | Обозначение | Количество |
| Электронный блок | ИНТРОМЕТ | 1 шт. |
| Картридж | ЕР-30 | 1 шт.* |
| Картридж | ЕР-25 | 1 шт.* |
| Пробник | ЕР-20 | 1 шт.* |
| Пробник | ПП-100 | 1 шт.* |
| Адаптер картриджа | - | 1 шт. |
| Комплект настроечных и контрольных образцов | - | 1 комплект |
| Держатель пробника | - | 1 шт. |
| Кабель для подключения к компьютеру | - | 1 шт. |
| Сетевой адаптер 220В/50 Гц | - | 1 шт. |
| Аккумуляторы (установлены) | - | 2 шт. |
| Пластиковый кейс | - | 1 шт. |
| Руководство по эксплуатации | ЛАВБ 421948.003 РЭ | 1 экз. |
| * тип и количество картриджей и пробников может изменяться в зависимости от заказа, что отражается в Руководстве по эксплуатации | ||
приведены в разделе 8 «Проведение измерений» руководства по эксплуатации ЛАВБ 421948.003 РЭ.
ЛАВБ 421948.003-ТУ. Измеритель толщины медных покрытий печатных плат ИНТРОМЕТ. Технические условия.
| Зарегистрировано поверок | 52 |
| Поверителей | 2 |
| Актуальность данных | 17.11.2025 |
