| Номер в госреестре | 89122-23 |
| Наименование СИ | Резервуары (танки) стальные прямоугольные несамоходного нефтеналивного судна МН - 2541 |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Осетровский речной порт Ленского пароходства, г. Усть-Кут (изготовлены в 1984 г.) |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары (танки) стальные прямоугольные несамоходного нефтеналивного судна МН - 2541 предназначены для хранения и перевозки нефти и нефтепродуктов, проведения государственных учетных и торговых операций, взаимных расчетов между поставщиком и потребителем.
Принцип действия танков основан на измерении объема нефтепродукта, в зависимости от уровня его наполнения.
Резервуары (танки) стальные прямоугольные несамоходного нефтеналивного судна МН - 2541 представляют собой стальные сосуды прямоугольной формы с вертикальными, непроницаемыми продольными и поперечными переборками (стенками). Переборки представляют собой обшивку из листовой стали, подкрепленную силовым набором. Продольные и поперечные переборки образуют пояса танка.
Танки отделены от наружной обшивки наливного судна. Погрузка и выгрузка нефтепродуктов производится закрытым способом. Трубы для подвода и отвода нефтепродуктов изготовлены таким образом, что при измерениях уровня жидкости исключена возможность притока или вывода жидкости произвольным образом.
Танки оборудованы носовым и кормовым замерными устройствами в виде измерительных труб с измерительными втулками, имеющих бронзовые пробки. Танки имеют газоотводную систему, состоящую из газоотводного стояка с верхним огневым предохранителем, гидравлического дыхательного клапана; системы водо-пенотушения и системы орошения.
Идентификация резервуаров (танков) стальных прямоугольных несамоходного наливного судна МН - 2541 осуществляется по заводским номерам (по технологической схеме) 11, 12, 21, 22, 31, 32, 41, 42, нанесенным на верхнюю стенку резервуара методом окраса. Пломбирование не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид несамоходного нефтеналивного судна МН - 2541 представлен на рисунке 1. Схематичное расположение танков, заводские номера (по технологической схеме) 11, 12, 21, 22, 31, 32, 41, 42, на палубе несамоходного нефтеналивного судна МН - 2541 представлено на рисунке 2.

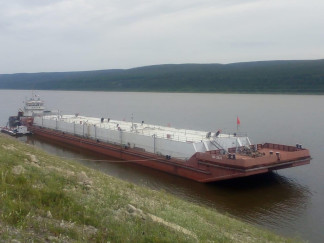

Рисунок 1 - Общий вид несамоходного нефтеналивного судна МН - 2541
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |||||||
| Заводской номер (по технологической схеме) | 11 | 12 | 21 | 22 | 31 | 32 | 41 | 42 |
| Номинальная вместимость, м3 | 424 | 386 | 424 | 386 | 423 | 389 | 394 | 364 |
| Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % | ±0,2 | ±0,2 | ±0,2 | ±0,2 | ±0,2 | ±0,2 | ±0,2 | ±0,2 |
| Наименование характеристики | Значение | |||||||
| Заводской номер (по технологической схеме) | 11 | 12 | 21 | 22 | 31 | 32 | 41 | 42 |
| Габаритные размеры, мм: - длина - ширина - высота | 19748 6835 3270 | 19783 6196 3270 | 19768 6811 3270 | 19769 6218 3270 | 19809 6779 3270 | 19798 6253 3270 | 18500 6782 3270 | 18505 6272 3270 |
| Средний срок службы, лет, не менее | 30 | |||||||
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | от +5 до +35 от 84,0 до 106,7 | |||||||
наносится на титульный лист паспорта печатным способом. Комплектность средства измерений
Таблица 3 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Несамоходное нефтеналивное судно | МН - 2541 | 1 шт. |
| Резервуары (танки) стальные прямоугольные | №№ 11, 12, 21, 22, 31, 32, 41, 42 | 8 шт. |
| Паспорта на танки стальные прямоугольные | 8 экз. | |
| Градуировочная таблица | 8 экз. |
приведены в разделе 1 «Общие сведения» паспорта.
Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в поток, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
