| Номер в госреестре | 88988-23 |
| Наименование СИ | Анализаторы хвостовых и отходящих газов |
| Обозначение типа СИ | ОМА-3510 |
| Изготовитель | "Focused Photonics (Hangzhou) Inc.", КНР |
| Год регистрации | 2023 |
| Срок свидетельства | 11.05.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы хвостовых и отходящих газов ОМА-3510 (далее - анализаторы) предназначены для автоматических непрерывных измерений объемной доли сероводорода H2S и диоксида серы SO2 в технологических газовых средах при контроле технологических процессов.
Принцип действия анализаторов - спектрофотометрический, основанный на измерении поглощения ультрафиолетового излучения (UV) молекулами определяемых компонентов с применением дифференциальной оптической абсорбционной спектроскопии (DOAS). Изменение оптического поглощения образца зависит от содержания измеряемого компонента в соответствии с законом Бугера - Ламберта - Бера.
Конструктивно анализатор состоит из зонда, устанавливаемого непосредственно в точке отбора пробы, и взрывозащищенного основного корпуса, располагаемого в защитном шкафу (шелтере). Внутри зонда расположены система отбора, подогрева и очистки пробы и газовая оптическая ячейка, соединенная с основным корпусом оптоволоконными, газовыми и электрическими коммуникациями. По заказу на поверхности, контактируемые с измеряемым газом, может быть нанесено сульфинертное покрытие. Основной корпус состоит из двух отсеков -центрального блока и блока регулирования расхода газов. Внутри центрального блока расположены источник УФ излучения, спектрометр, блок питания, интерфейсная плата и процессор с ЖК дисплеем и кнопками управления на передней панели. Блок регулирования расхода газа содержит модуль взрывозащиты и газовую схему для подачи и регулировки применяемых газов. УФ излучение от источника в центральном блоке по оптоволоконному кабелю подводится к газовой ячейке, продуваемой подготовленной пробой, проходит через пробу и по второму оптоволоконному кабелю возвращается в спектральный блок в спектрометр, где полученный сигнал обрабатывается и преобразуется с помощью процессора в значение объемной доли. Результат измерений отображается на дисплее и может передаваться по аналоговым интерфейсам на внешние устройства. На дисплее также могут быть выведены значения разности и/или отношения значений объемной доли определяемых компонентов.
На боковой панели основного корпуса анализатора расположена табличка (шильд) с нанесенной методом лазерной печати или иным методом информацией, содержащей сведения об изготовителе, наименование анализатора и серийный номер. Предусмотрено нанесение серийного номера в буквенно-цифровом формате.

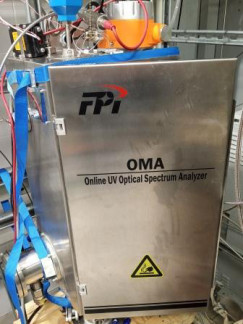

Общий вид анализаторов хвостовых и отходящих газов ОМА-3510 представлен на рисунке 1, место нанесения серийного номера - на рисунке 2, общий вид шильда с маркировкой -на рисунке 3. Пломбирование и нанесение знака поверки не предусмотрено.
Место нанесения серийного номера
Анализатор хвостовых и отходящих газов
гРй
Модель: 0ИД-3510
Серийный нумер: 325Р2260006
Дата проиэВодст&а 2022N06
Производитель. Faeused Photonics (Hangzhou). Inc
Напряжение: 230.2fe0 Б ПотреВляема? мощность,
не более: 530 Вт ЕНЕ
RU C-lS.HA65 В 01633/22 ООО «ТехВезопосность»
XI 1Ex db pxb IIC Т4 SB X
А
НЕ ОТКРЫВАТЬ ПОД НАПРЯЖЕНИЕМ!
Встроенное ПО, специально разработано производителем для анализаторов, обеспечивает обработку, преобразование и вывод измерительной информации на жидкокристаллический дисплей. Также ПО обеспечивает управление, настройку (включая градуировку и сигнализацию) и диагностику состояния анализатора с помощью управляющей панели.
Уровень защиты встроенного программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ОМА-3500 |
| Номер версии (идентификационный номер ПО), не ниже | HMIE.OMA3510.P003.V05B01.001 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазоны измерений объемной доли, %: - H2S | от 0 до 2,00 |
| - SO2 | от 0 до 1,00 |
| Пределы допускаемой основной погрешности, приведенной к верхнему пределу диапазона измерений, % | ±3,5 |
| Пределы допускаемого изменения показаний, приведенного к верхнему пределу диапазона измерений, за 24 часа непрерывной работы, % | ±1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В | от 200 до 240 |
| - частота переменного тока, Гц | от 47 до 63 |
| Потребляемая мощность, Вт, не более | 500 |
| Габаритные размеры основного корпуса анализатора, мм, не более - высота | 500 |
| - ширина | 1003 |
| - глубина | 210 |
| Масса, кг, не более | 400 |
| Рабочие условия эксплуатации (основного корпуса анализатора): - температура окружающей среды, °С | от -20 до +50Х) |
| - относительная влажность, % | от 5 до 95 |
| - атмосферное давление, кПа | от 86,0 до 116,0 |
| Наименование характеристики | Значение |
| Средний срок службы, лет | 10 |
| Среднее время наработки на отказ, ч | 36000 |
| Степень защиты от внешних воздействий | IP 65 |
| Маркировка взрывозащиты | 1Ex db pxb IIC T4 Gb X |
| Х) При использовании специального защитного шкафа температура окружающей среды до -50оС | |
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализаторы хвостовых и отходящих газов | ОМА-3510 | 1 шт. |
| Шкаф защитный1) | - | 1 шт. (по заказу) |
| Комплект принадлежностей^ | - | по заказу |
| Комплект эксплуатационной документации | - | 1 компл. |
| Методика поверки | - | 1 экз. |
| 1) Комплект принадлежностей определяется договором поставки | ||
приведены в документе «Анализаторы хвостовых и отходящих газов ОМА-3510. Руководство по эксплуатации», раздел 1.2 «Принцип измерений» и раздел 4.6 «Измерение и управление компонентами».
Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах».
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 10.06.2025 |
