| Номер в госреестре | 88782-23 |
| Наименование СИ | Меры неразрушающего контроля |
| Обозначение типа СИ | ВМТ УЗК-КЛ-01 |
| Изготовитель | Акционерное общество "Виматек" (АО "Виматек"), г. Санкт-Петербург |
| Год регистрации | 2023 |
| Срок свидетельства | 11.04.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Меры неразрушающего контроля ВМТ УЗК-КЛ-01 (далее - меры) предназначены для хранения, воспроизведения и передачи геометрических размеров искусственных дефектов цельнокатаных колес колесных пар железнодорожного подвижного состава.
Принцип действия мер основан на воспроизведении геометрических параметров искусственных дефектов, выполненных на железнодорожном колесе.
Конструктивно мера представляет собой железнодорожное колесо с плоскоконическим диском с расположенными в зонах ультразвукового контроля искусственными дефектами в виде плоскодонных отражателей, ориентированных перпендикулярно акустической оси пьезоэлектрического преобразователя и расположенных на разной глубине в зонах контроля. Меры состоят из двух частей (бандажа и диска со ступицей), соединенных между собой методом сварного соединения. Меры изготовлены из стали марки 2 по ГОСТ 10791-2011.
Заводской номер в буквенно-числовом формате нанесен ударным способом на каждую меру.

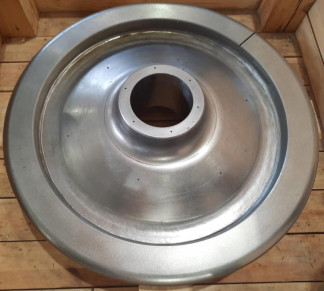

Общий вид мер приведен на рисунке 1. Схема расположения искусственных дефектов на мерах приведена на рисунке 2.
Пломбирование мер не предусмотрено.
Нанесение знака поверки на меры не предусмотрено.
а) Искусственные отражатели на ободе
б) Искуственные отражатели на диске и ступице на наружной стороне меры в) Искусственные отражатели на диске и ступице на внутренней стороне меры
Рисунок 2 - Схема расположения искусственных дефектов на мерах неразрушающего
контроля ВМТ УЗК-КЛ-01
Таблица 1 - Метрологические характеристики
| Обозна | Номинальное | Пределы | Номинальное | Номинальное | Номинальное | Пределы |
| чение | значение и | доверительной | значение и | значение и | значение и | доверительной |
| отражателя | допускаемое | границы | допускаемое | допускаемое | допускаемое | границы |
| отклонение | абсолютной | отклонение | отклонение | отклонение | абсолютной | |
| диаметра | погрешности | толщины в | глубины | расстояния | погрешности | |
| плоскодон- | воспроизведения | зоне | плоскодонного | от точки | воспроизведения | |
| ного | диаметров | расположения | отражателя, | ввода луча | расстояния от | |
| отражателя, | плоскодонного | плоскодонного | мм | до | точки ввода | |
| мм | отражателя при | отражателя, | отражателя, | луча до | ||
| Р=0,95, мм | мм | мм | отражателя при Р=0,95, мм | |||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| Торцевая поверхность ступицы с наружной стороны колеса | ||||||
| N1 | 3±0,15 | ±0,11 | 190 +10 | 10±0,5 | 180+105-0,5 | ±0,11 |
| N2 | 3±0,15 | ±0,11 | 190 +10 | 95+5,5-0,5 | 95+5,5-0,5 | ±0,11 |
| N3 | 3±0,15 | ±0,11 | 190 +10 | 180+10,5 -0,5 | 10±0,5 | ±0,11 |
| N4 | 5±0,15 | ±0,11 | 190 +10 | 10±0,5 | 180+105-0,5 | ±0,11 |
| N5 | 5±0,15 | ±0,11 | 190 +10 | 95+5,5-0,5 | 95+5,5-0,5 | ±0,11 |
| N6 | 5±0,15 | ±0,11 | 190 +10 | 180+10,5 -0,5 | 10±0,5 | ±0,11 |
| Торцевая поверхность ступицы с внутренней стороны колеса | ||||||
| N8 | 3±0,15 | ±0,11 | 190 +10 | 10±0,5 | 180+105-0,5 | ±0,11 |
| N9 | 3±0,15 | ±0,11 | 190 +10 | 95+5,5-0,5 | 95+5,5-0,5 | ±0,11 |
| N10 | 3±0,15 | ±0,11 | 190 +10 | 180+10,5 -0,5 | 10±0,5 | ±0,11 |
| N11 | 5±0,15 | ±0,11 | 190 +10 | 10±0,5 | 180+105-0,5 | ±0,11 |
| N12 | 5±0,15 | ±0,11 | 190 +10 | 95+5,5-0,5 | 95+5,5-0,5 | ±0,11 |
| N13 | 5±0,15 | ±0,11 | 190 +10 | 180+10,5 -0,5 | 10±0,5 | ±0,11 |
| Наружная поверхность ступицы с внутренней стороны колеса | ||||||
| N7 | 3±0,15 | ±0,11 | Ojz+3,5 36-i.s | Сквозное | - | ±0,11 |
| отв. | ||||||
| Внутренняя поверхность бандажа | ||||||
| U3 | 2 ±0,15 | ±0,11 | 67,8±3,5 | 33,9±2,2 | 33,9±2,2 | ±0,11 |
| U4 | 2 ±0,15 | ±0,11 | 67±3,5 | 27±4,0 | 40±0,5 | ±0,11 |
| U5 | 2 ±0,15 | ±0,11 | 64,9±3,5 | 10 ±0,5 | 54,9 ±4,0 | ±0,11 |
| U17 | 2 ±0,15 | ±0,11 | 100,2±3,5 | 80±1 | 20,2 ±4,5 | ±0,11 |
| Наружная боковая пове | рхность обода | |||||
| U6 | 2 ±0,15 | ±0,11 | 130 +3-0 | 10±0,5 | 120 +3,5-0,5 | ±0,11 |
| U7 | 2 ±0,15 | ±0,11 | 130 +3-0 | 65+2-0,5 | 65+2-0,5 | ±0,11 |
| U8 | 2 ±0,15 | ±0,11 | 130 +3-0 | 120 +3,5-0,5 | 10±0,5 | ±0,11 |
| U9 | 2 ±0,15 | ±0,11 | 130 +3-0 | 10±0,5 | 120 +3,5-0,5 | ±0,11 |
| U10 | 2 ±0,15 | ±0,11 | 130 +3-0 | 65+2-0,5 | 65+2-0,5 | ±0,11 |
| U11 | 2 ±0,15 | ±0,11 | 130 +3-0 | 120 +3,5-0,5 | 10±0,5 | ±0,11 |
| U18 | 2 ±0,15 | ±0,11 | 130 +3-0 | 100 ±1,0 | 30+4-1 | ±0,11 |
| Наружная поверхность диска | ||||||
| S1 | 3±0,15 | ±0,11 | 19,5+40 | 5±0,5 | 14,5+4,5-0,5 | ±0,11 |
| S2 | 3±0,15 | ±0,11 | 20,2+4,0 | 10,1 +2’5-0,5 | 10,1 +2,5-0,5 | ±0,11 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| S3 | 3±0,15 | ±0,11 | 20,8+4,0 | 15,8+4 0 - 0,5 | 5+°’5 | ±0,11 |
| S4 | 5±0,15 | ±0,11 | 19,5+40 | 5+0’5 | 14,5+4,5-0,5 | ±0,11 |
| S5 | 5±0,15 | ±0,11 | 20,2+4,0 | 10,1 +2’5-0,5 | 10,1 +2’5-0,5 | ±0,11 |
| S6 | 5±0,15 | ±0,11 | 20,9+4,0 | 15,9+4 0 -0,5 | 5+°’5 | ±0,11 |
| Внутренняя поверхность диска | ||||||
| S7 | 3 ±0,15 | ±0,11 | 19,5+40 | 5+°’5 | 14,5+4,5-0,5 | ±0,11 |
| S8 | 3 ±0,15 | ±0,11 | 20,2+4,0 | 10,1 +2’5-0,5 | 10,1 +2’5-0,5 | ±0,11 |
| S9 | 3 ±0,15 | ±0,11 | 20,9+4,0 | 15,9+4 0 -0,5 | 5+°’5 | ±0,11 |
| S10 | 5 ±0,15 | ±0,11 | 19,5+40 | 5+°’5 | 14,5+4,5-0,5 | ±0,11 |
| S11 | 5 ±0,15 | ±0,11 | 20,2+4,0 | 10,1 +2’5-0,5 | 10,1 +2’5-0,5 | ±0,11 |
| S12 | 5 ±0,15 | ±0,11 | 20,9+4,0 | 5+°’5 | 15,9+40 -0,5 | ±0,11 |
| Г ребень наружная поверхность колеса | ||||||
| R4 | 3 ±0,15 | ±0,11 | 43,2±2,0 | 5+°’5 | 38,2 +2,0-2,5 | ±0,11 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Номинальное значение диаметра плоскодонного отражателя (U1, U2, U12 - U16), мм | от 1,85 до 2,15 |
| Номинальное значение толщины в зоне расположения плоскодонного отражателя, мм - U1 - U2 - U12 - U16 | от 70,8 до 77,8 от 65 до 72 от 65,3 до 72,3 |
| Номинальное значение глубины плоскодонного отражателя, мм - U1 - U2 - U12 - U13 - U14 - U15 - U16 | от 60,3 до 67,8 от 44,5 до 52,5 от 9,5 до 10,5 от 19,5 до 20,5 от 32,2 до 36,6 от 39,5 до 40,5 от 54,8 до 62,8 |
| Габаритные размеры, мм, не более - диаметр по кругу катания - длина ступицы | 964 200 |
| Масса, кг, не более | 400 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха (при t=25 °С) | от +5 до +35 не более 80 |
наносится на титульный лист Руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Меры неразрушающего контроля | ВМТ УЗК-КЛ-01 | 1 шт. |
| Руководство по эксплуатации | 1660УЗ 01.00.000 РЭ | 1 экз. |
приведены в разделе 2 «Использование по назначению» Руководства по эксплуатации 1660УЗ 01.00.000 РЭ.
ТУ 26.51.66 - 046 - 15157546 - 2021 «Мера неразрушающего контроля ВМТ УЗК-КЛ-01. Технические условия»;
Локальная поверочная схема для мер неразрушающего контроля ВМТ УЗК-КЛ-01.
