| Номер в госреестре | 88610-23 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТФМ |
| Изготовитель | Открытое акционерное общество "Производственный комплекс ХК Электрозавод" (ОАО "ПК ХК Электрозавод"), г. Москва |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТФМ (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Трансформаторы тока - однокаскадные, герметичные, маслонаполненные. Внешний вид трансформаторов тока представляет собой опорную конструкцию. В верхней части расположен металлический корпус, закрепленный на опорном изоляторе. Изолятор установлен на основание. Первичная обмотка и ее выводы закреплены на корпусе. Вторичные обмотки размещены внутри корпуса. Главная внутренняя изоляция - бумажно-масляная, конденсаторного типа.
Выводы вторичной обмотки расположены на основании трансформатора тока и закрываются защитной металлической крышкой с целью ограничения доступа к измерительным цепям.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
К настоящему типу средств измерений относятся трансформаторы тока следующих модификаций ТФМ-35-П-У1 и ТФМ-110-П-У1, которые отличаются друг от друга значениями номинального напряжения, номинального первичного и вторичного тока, классом точности вторичных обмоток и номинальной вторичной нагрузкой.
К трансформаторам тока данного типа относятся трансформаторы тока модификации ТФМ-35-П-У1 зав. № 5869, 5871, 5873, модификации ТФМ-110-П-У1 зав. № 992289, 992290, 992294, 992296, 992298, 992299, 992302, 992508, 992509, 992510, 992511, 992512.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

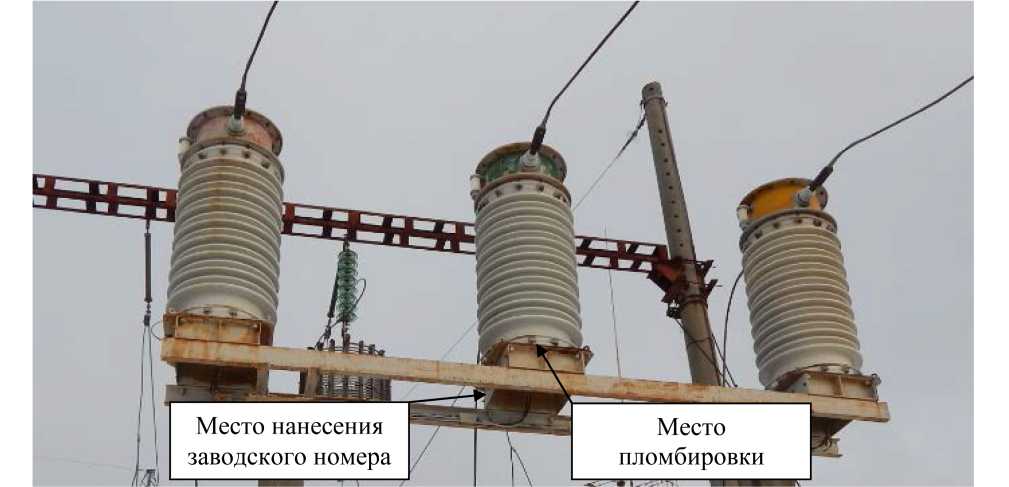

Общий вид средства измерений с указанием места пломбировки и места нанесения заводского номера приведен на рисунке 1.
Рисунок 1. Общий вид средства измерений с указанием места пломбировки,
места нанесения заводского номера
Таблица 1.1 - Метрологические характеристики трансформаторов тока ТФМ-35-11-У1
| Наименование характеристики | Значение для заводских номеров |
| 5869,5871, 5873 | |
| Номинальное напряжение, кВ | 35 |
| Номинальный первичный ток Iihom, А | 100 |
| Номинальный вторичный ток Ьном, А | 5 |
| Номинальная частота ТНом, Гц | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,2S |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), ВА. | 20 |
Таблица 1.2 - Метрологические характеристики трансформаторов тока ТФМ-110-Ы-У1
| Наименование характеристики | Значение для заводских номеров |
| 992289, 992290, 992294, 992296, 992298, 992299, 992302, 992508, 992509, 992510,992511, 992512 | |
| Номинальное напряжение, кВ | 110 |
| Номинальный первичный ток 11ном, А | 1000 |
| Номинальный вторичный ток Ьном, А | 1 |
| Номинальная частота ТНом, Гц | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,2S; 0,5S |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), ВА | 30 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +40 |
на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
аблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТФМ-35-П-У1; ТФМ-110-И-У1 | 1 шт. |
| Паспорт | ТФМ-35-П-У1; ТФМ-110-И-У1 | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора тока.
Приказ Росстандарта от 27 декабря 2018 г. № 2768 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
| Зарегистрировано поверок | 15 |
| Поверителей | 2 |
| Актуальность данных | 07.12.2024 |
