| Номер в госреестре | 88304-23 |
| Наименование СИ | Автоцистерны (автотопливозаправщики) |
| Обозначение типа СИ | 5389 |
| Изготовитель | Общество с ограниченной ответственностью "РусТрак" (ООО "РусТрак"), г. Нижний Новгород |
| Год регистрации | 2023 |
| Срок свидетельства | 28.02.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Автоцистерны (автотопливозаправщики) 5389 (далее - АЦ и АТЗ) являются транспортными мерами полной вместимости (далее ТМ) и предназначены для измерения объема светлых нефтепродуктов, транспортирования, временного хранения и механизированной заправки техники.
Принцип действия АЦ и АТЗ основан на заполнении нефтепродуктом до указателя уровня топлива, соответствующего определенному объему. Слив осуществляется при помощи насоса или самотеком.
АЦ и АТЗ представляют собой, установленную на шасси, сварную металлическую емкость, оборудованную заливными горловинами (расширительными отсеками) прямоугольного сечения с указателем уровня топлива и дыхательными клапанами; волнорезами; технологическим шкафом с размещенным в нем устройством для слива топлива самотеком; самовсасывающим центробежным насосом (по заказу), счетчиком жидкости с топливораздаточным рукавом и заправочным пистолетом (по заказу), пеналами для напорно-всасывающих рукавов и ящиком для размещения запасных частей.
АЦ и АТЗ исходя из требований заказчика, выпускаются в различных модификациях и отличаются номинальной вместимостью, типом шасси и количеством, а также местом расположения разделительных (изолирующих) отсеков. Количество модификаций -3.
АТЗ оснащаются узлом выдачи топлива (далее УВТ), предназначенным для измерения объема нефтепродукта при заправке техники. УВТ устанавливается в ящике, расположенном на шасси, и комплектуется одним или несколькими счетчиками жидкости СЖ-ППО-40 (Государственные реестр № 59916-15).
АЦ и АТЗ окрашены в оранжевый цвет, на задней и боковых панелях располагаются надписи «ОГНЕОПАСНО», и информационные надписи (знаки), обозначающие транспортное средство, перевозящее опасный груз, на лицевой панели крепится маркировочная табличка с указанием сведений о модификации, заводском номере и производителе. Заводской номер выполнен в виде буквенно-цифрового кода, наносится ударным способом.

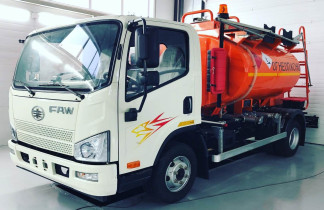

Фотографии общего вида АЦ и АТЗ представлены на рисунках 1-4, маркировочная табличка на рисунке 5, узел выдачи топлива (УВТ) представлен на рисунке 6, место пломбирования крана для защиты от несанкционированного слива нефтепродукта и указателя уровня топлива от изменения положения, а также место нанесения знака поверки представлены на рисунке 7.
ООО "РусТрак" ЕН[
НАИМЕНОВАНИЕ ПРОДУКЦИИ
ТС RU Е -RU. МТЭ5.00731.Р1 Z9G 5 3891YM0000328
ВМЕСТИМОСТЬ, Л
СНАРЯЖЕННАЯ МАССА ТС, КГ
ТЕХНИЧЕСКИ ДОПУСТИМАЯ МАКСИМАЛЬНАЯ НАССА ТС, КгИЯЯ!
ГОД ИЗГОТОВЛЕНИЯ ЕЗ
МАТЕРИАЛ КОРПУСА
МАКСИМАЛЬНО ДОПУСТИМОЕ РАБОЧЕЕ ДАВЛЕНИЕ, МПа ЕЕ ИСПЫТАТЕЛЬНОЕ ДАВЛЕНИЕ 0,04 МПа ВНЕШНЕЕ РАСЧЕТНОЕ ДАВЛЕНИЕ 0,04В МПа
РАСЧЕТНАЯ ТЕМПЕРАТУРА
ДАТА И ВИД ИСПЫТАНИЯ КЛЕЙМО ОТК
4
Место нанесения знака поверки
Рисунок 7 - Место пломбирования крана указателя уровня топлива и нанесения знака поверки
Таблица 1 - Метрологические характеристики
| Наименование параметра | Значение | ||
| Модификация | АЦ 5389 -4,5 (АТЗ 5389 -4,5) | АЦ 5389 -5,2 (АТЗ 5389 -5,2) | АЦ 5389 -8 (АТЗ 5389-8) |
| Номинальная вместимость, м3 | 4,5 | 5,2 | 8,0 |
| Разность между номинальной и действительной вместимостью, % | ±2,5 | ±2,0 | |
| Пределы допускаемой относительной погрешности вместимости, % | ±0,4 | ||
Таблица 2 - Основные технические характеристики
| Наименование параметра | Значение | ||
| Модификация | АЦ 5389 -4,5 | АЦ 5389 -5,2 | АЦ 5389 -8 |
| ,5) 4, - 9 8 3 5 З Т (А | (АТЗ 5389 -5,2) | (АТЗ 5389-8) | |
| Количество разделительных отсеков | от 1 до 3 | от 2 до 4 | |
| Масса цистерны расчетная, не более, кг | 1125 | 1200 | 1590 |
| Допустимая нагрузка на дорогу полной массой: - на переднюю ось, не более, кг - на заднюю ось, не более, кг | 3800 8200 | ||
| Габаритные размеры цистерны: | |||
| - длина, не более, мм | 5000 | 6500 | 7500 |
| - ширина, не более, мм | 2300 | 2300 | 2300 |
| - высота, не более, мм | 2350 | 2350 | 2350 |
| Рабочие условия эксплуатации: температура окружающего воздуха, °С | от - 40 до + 50 | ||
наносится типографским способом на титульные листы эксплуатационной документации. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений.
| Наименование | Обозначение | Количество |
| Автоцистерны (автотопливозаправщики) 5389 | АЦ (АТЗ) 5389-Х* | 1 шт. |
| Запасные части, инструмент, принадлежности | - | 1 компл. |
| Руководство по эксплуатации | 4521-85288333-006-18 РЭ | 1 экз. |
| Паспорт | 5389 ПС | 1 экз. |
| *-номинальная вместимость АЦ (АТЗ) | ||
приведены в разделе 3.3 «Наполнение и слив» 4521-85288333-006-18 РЭ «Автоцистерны (автотопливозаправщики) 5389. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средствам измерений.
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ТУ 4511.85288333.006-18 «Автоцистерны (автотопливозаправщики) 5389» Технические условия.
| Зарегистрировано поверок | 100 |
| Поверителей | 13 |
| Актуальность данных | 07.06.2025 |
