| Номер в госреестре | 88077-23 |
| Наименование СИ | Модули расширения |
| Обозначение типа СИ | INSOL |
| Изготовитель | Общество с ограниченной ответственностью "ИНСОЛ" (ООО "ИНСОЛ"), г. Уфа |
| Год регистрации | 2023 |
| Срок свидетельства | 31.01.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Модули расширения INSOL (далее по тексту - модули) предназначены для измерений силы постоянного тока и воспроизведений силы постоянного тока (модификация Insol-905.2)
Принцип действия модулей основан на аналого-цифровом преобразовании силы постоянного тока с последующей обработкой встроенным микропроцессором и передачей данных через соответствующие интерфейсы, а также цифро-аналоговом преобразовании.
Конструктивно модули выполнены в металлическом корпусе.
Модули используются для работы в составе измерительного комплекса многоуровневых измерений по ТУ 26.51.52.120-002-06157257-2021.
Модули выпускаются в следующих модификациях:
- модуль ввода Insol - 905.1, который предназначен для измерений силы постоянного тока с последующей обработкой измеренного значения для последующей передачи данных через соответствующие интерфейсы для выработки управляющих воздействий.
- модуль ввода/вывода Insol - 905.2, который предназначен для измерений силы постоянного тока с последующей обработкой измеренного значения для последующей передачи данных через соответствующие интерфейсы для выработки управляющих воздействий и воспроизведений силы постоянного тока для управления исполнительными механизмами.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на металлическую табличку методом лазерной гравировки на место, указанное на рисунках 1 и 2
Конструкцией не предусмотрено нанесение знака поверки на модуль. Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Пломбирование модулей не предусмотрено.

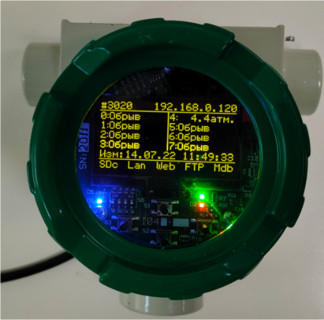

Общий вид модулей с указанием мест нанесения заводского номера представлен на рисунках 1 и 2.
Система измерения и управления INSOL 90Х Дота выписка
«3029 192.168.Й.1?Й
0О6РЫВ ]4. 4.4атм.
1:й|рыв 5:06рыв
гОбрыв 6:06рыв
ЗОбрыв |?Обрыв Изм;14.07.22 11г4Я;3'Э
SDc Lan ЫеЬ FTP Hdb
т-
20.08.21
Модель
Рисунок 2 - Общий вид модуля расширения INSOL (модификация модуль ввода/вывода Insol - 905.2) с указанием места нанесения заводского номера
Программное обеспечение (далее по тексту - ПО) является встроенным и устанавливается в энергонезависимую память при изготовлении, в процессе эксплуатации данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс. Идентификационные данные ПО указаны в таблице 1
Уровень защиты программного обеспечения в соответствии с Р 50.2.077-2014 «Средний»
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | firmware |
| Номер версии (идентификационный номер ПО) | не ниже 1.2.0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Модуль ввода Insol - 905.1 | |
| Диапазон измерений силы постоянного тока, мА | от 4 до 20 |
| Пределы допускаемой приведенной (к верхнему пределу измерений) погрешности измерений силы постоянного тока, % | ±0,1 |
| Количество каналов измерений силы постоянного тока, шт. | 8 |
| Модуль ввода/вывода Insol - 905.2 | |
| Диапазон измерений силы постоянного тока, мА | от 4 до 20 |
| Пределы допускаемой приведенной (к верхнему пределу измерений) погрешности измерений силы постоянного тока, % | ±0,1 |
| Количество каналов измерений силы постоянного тока, шт. | 8 |
| Диапазон воспроизведений силы постоянного тока, мА | от 4 до 20 |
| Пределы допускаемой приведенной (к верхнему пределу воспроизведений) погрешности воспроизведений силы постоянного тока, % | ±0,1 |
| Количество каналов воспроизведений силы постоянного тока, шт. | 8 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Напряжение питания постоянного тока, В | от 37 до 57 1) |
| Потребляемая мощность, В А, не более | 7 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность (при +35 °С), %, не более - атмосферное давление, кПа | от -50 до +55 98 от 84,0 до 106 |
| Степень защиты по ГОСТ 14254-2015 | IP66 |
| Габаритные размеры (ШиринахВысотахГлубина), мм, не более: - Модуль ввода Insol - 905.1 - Модуль ввода/вывода Insol - 905.2 | 110х131х110 110х131х110 |
Продолжение таблицы 3
| 1 | 2 |
| Масса, кг, не более: | |
| - Модуль ввода Insol - 905.1 | 2,2 |
| - Модуль ввода/вывода Insol - 905.2 | 2,2 |
| Средняя наработка на отказ, ч, не менее | 90000 |
| Средний срок службы, лет, не менее | 10 |
| Примечание: 1) - подключение по стандарту питания POE (Power over Ethernet) | |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Модуль расширения INSOL | -1) | 1 шт. |
| Паспорт | INSOL90X.01.00.000 ПС | 1 экз. |
| Руководство по эксплуатации | INSOL90X.01.00.000 РЭ | 1 экз. |
| Примечание: 1) - Обозначение измеряется в зависимости от модификации. | ||
приведены в разделах 1.3 «Работа изделия», 2 «Техническое обслуживание», 3 «Общие указания по монтажу и эксплуатации» руководства по эксплуатации.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10"16 до 100 А»;
ТУ 26.51.45.190-005-06157257-2021. Модули расширения INSOL. Технические условия.
| Зарегистрировано поверок | 56 |
| Поверителей | 2 |
| Актуальность данных | 12.06.2025 |
