| Номер в госреестре | 87601-22 |
| Наименование СИ | Камеры тепловизионные портативные |
| Обозначение типа СИ | DALI |
| Изготовитель | "Zhejiang DALI Technology Co., ltd", Китай |
| Год регистрации | 2022 |
| Срок свидетельства | 12.12.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Камеры тепловизионные портативные DALI (далее по тексту - тепловизоры) предназначены для бесконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на жидкокристаллическом дисплее тепловизоров. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA) на основе оксида ванадия. Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.
Тепловизоры является переносными (компактными) оптико-электронными измерительными микропроцессорными приборами, работающими в инфракрасной области электромагнитного спектра.
Тепловизоры изготавливаются в следующих моделях: LT3-P, LT7-P, T-4, T-8, T1-M, T9-M, T10-M, F5. Модели тепловизоров отличаются друг от друга по техническим и метрологическим характеристикам, а также по функциональным возможностям.
Внутреннее программное обеспечение тепловизоров позволяет определять максимальную, минимальную, среднюю температуру, температуру в любой точке теплового изображения объекта и т. д. Измерительная информация может быть записана на встроенную память тепловизоров или на съемную карту памяти (кроме моделей T1-M и F5), или передана посредством прямого подключения к USB-порту на персональный компьютер. Тепловизоры моделей LT3-P, LT7-P, T4, T8 оснащены аналоговым видеовыходом с поддержкой стандартов PAL и NTSC. Тепловизоры моделей T9-M и T10-M оснащены цифровым интерфейсом HDMI.

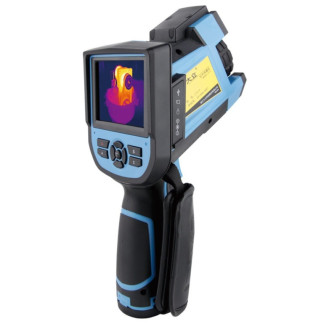

Фотографии общего вида тепловизоров и места нанесения серийных номеров приведены на рисунках 1-5. Цветовая гамма корпуса тепловизоров может быть изменена по решению Изготовителя в одностороннем порядке.
Конструкция тепловизоров не предусматривает нанесение знака поверки на его корпус.
Программное обеспечение (ПО) тепловизоров состоит из двух частей: из встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО, находящееся в ПЗУ, размещенном внутри корпуса тепловизора, и недоступное для внешней модификации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014. Идентификационные данные встроенной части ПО приведены в таблицах 1-6.
LT7-P
Таблица 1 - Идентификационные данные ПО камер тепловизионных портативных моделей LT3-P и
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | firmware |
| Номер версии (идентификационный номер) ПО, не ниже | V1.52 |
| Цифровой идентификатор программного обеспечения | отсутствует |
Таблица 2 - Идентификационные данные ПО камер тепловизионных портативных моделей T4 и T8
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | firmware |
| Номер версии (идентификационный номер) ПО, не ниже | V1.16 |
| Цифровой идентификатор программного обеспечения | отсутствует |
| Таблица 3 - Идентификационные данные ПО камер тепловизионных портативных моделей T9-M | |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | firmware |
| Номер версии (идентификационный номер) ПО, не ниже | V1.15 |
| Цифровой идентификатор программного обеспечения | отсутствует |
| Таблица 4 - Идентификационные данные ПО камер тепловизионных портативных моделей T10-M | |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | firmware |
| Номер версии (идентификационный номер) ПО, не ниже | V1.05 |
| Цифровой идентификатор программного обеспечения | отсутствует |
| Таблица 5 - Идентификационные данные ПО камер тепловизионных портативных моделей T1-M | |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | firmware |
| Номер версии (идентификационный номер) ПО, не ниже | V1.09 |
| Цифровой идентификатор программного обеспечения | отсутствует |
| Таблица 6 - Идентификационные данные ПО камер тепловизионных портативных моделей F5 | |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | firmware |
| Номер версии (идентификационный номер) ПО, не ниже | Y013 |
| Цифровой идентификатор программного обеспечения | отсутствует |
| Автономное программное обеспечение «DALI Infrared | Reporter» устанавливается на |
персональный компьютер и обеспечивает просмотр изображения в реальном времени, съемку изображений, получение тревожных оповещений и другие функции на компьютере.
Таблица 7 - Метрологические характеристики моделей LT3-P и LT7-P
| Наименование характеристики | Значение (в зависимости от модели) | |
| LT3-P | LT7-P | |
| Диапазоны измерений температуры, °С (с функцией автоматического переключения) | от -20 до +350 от +100 до +650 | от -20 до +350 от +100 до +650 от +400 до +1200 * |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 до +100 °С включ., °С | ±2,0 | |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, % | ±2,0 | |
| Порог температурной чувствительности (при температуре объекта +30 °С), °С | < 0,06 | < 0,05 |
| Спектральный диапазон, мкм | от 8,0 до 14,0 | |
| Углы поля зрения, градус по горизонтали х градус по вертикали: - стандартный объектив - объектив 0,5X - объектив 2X | 25,0° х 19,0° 50,0° х 38,0° 12,5° х 9,5° | |
| Минимальное фокусное расстояние, м | 0,1 | |
| Пространственное разрешение, мрад | 2,72 | 1,36 |
| Количество пикселей матрицы детектора, пиксели х пиксели | 160x120 | 384x288 |
| Коэффициент излучения | от 0,01 до 1,00 | |
| Разрешающая способность (цена единицы младшего разряда) индикации показаний, °С | 0,1 | |
| Примечание: * - по дополнительному заказу | ||
Таблица 8 - Метрологические характеристики моделей T4 и T8
| Наименование характеристики | Значение (в зависимости от модели) | |
| T4 | T8 | |
| Диапазоны измерений температуры, °С (с функцией автоматического переключения) | от -20 до +350 от +100 до +650 | от -20 до +350 от +100 до +650 от +400 до +1200 * |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 до +100 °С включ., °С | ±2,0 | |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, % | ±2,0 | |
| Порог температурной чувствительности (при температуре объекта +30 °С), °С | < 0,06 | |
| Спектральный диапазон, мкм | от 8,0 до 14,0 | |
| Углы поля зрения, градус по горизонтали х градус по вертикали: - стандартный объектив - объектив 0,5X - объектив 2X | 25,0° х 19,0° 50,0° х 38,0° 12,5° х 9,5° | |
| Наименование характеристики | Значение (в зависимости от модели) | |
| T4 | T8 | |
| Минимальное фокусное расстояние, м | 0,1 | |
| Пространственное разрешение, мрад | 2,72 | 1,37 |
| Количество пикселей матрицы детектора, пиксели х пиксели | 160x120 | 384x288 |
| Коэффициент излучения | от 0,01 до 1,00 | |
| Разрешающая способность (цена единицы младшего разряда) индикации показаний, °С | 0,1 | |
| Примечание: * - по дополнительному заказу | ||
Таблица 9 - Метрологические характеристики моделей T9-M и T10-M
| Наименование характеристики | Значение (в зависимости от модели) | |
| T9-M | T10-M | |
| Диапазоны измерений температуры, °С (с функцией автоматического переключения) | от -20 до +350 от +100 до +650 от +400 до +1200 * | |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 до +100 °С включ., °С | ±2,0 | |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, % | ±2,0 | |
| Порог температурной чувствительности (при температуре объекта +30 °С), °С | < 0,05 | |
| Спектральный диапазон, мкм | от 8,0 до 14,0 | |
| Углы поля зрения, градус по горизонтали x градус по вертикали: - стандартный объектив - объектив 0,5X - объектив 2X - объектив 3X (только у модели T10-M) | 25,0° x 19,0° 50,0° x 38,0° 12,5° x 9,5° 8,3° x 6,3° | |
| Минимальное фокусное расстояние, м | 0,1 | |
| Пространственное разрешение, мрад | 1,12 | 0,67 |
| Количество пикселей матрицы детектора, пиксели х пиксели | 384x288 | 640x480 |
| Коэффициент излучения | от 0,01 до 1,00 | |
| Разрешающая способность (цена единицы младшего разряда) индикации показаний, °С | 0,1 | |
| Примечание: * - по дополнительному заказу | ||
Таблица 10 - Метрологические характеристики модели T1-M
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -20 до +250 |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 до +100 °С включ., °С | ±2,0 |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, % | ±2,0 |
| Порог температурной чувствительности (при температуре объекта +30 °С), °С | < 0,06 |
| Наименование характеристики | Значение |
| Спектральный диапазон, мкм | от 8,0 до 14,0 |
| У глы поля зрения, градус по горизонтали х градус по вертикали | 33,0° х 33,0° |
| Минимальное фокусное расстояние, м | 0,5 |
| Пространственное разрешение, мрад | 5,0 |
| Количество пикселей матрицы детектора, пиксели^пиксели | 120x120 |
| Коэффициент излучения | от 0,01 до 1,00 |
| Разрешающая способность (цена единицы младшего разряда) индикации показаний, °С | 0,1 |
Таблица 11 - Метрологические характеристики модели F5
| Наименование характеристики | Значение |
| Диапазоны измерений температуры, °С (с функцией автоматического переключения) | от -20 до +350 от +100 до +650 от +400 до +1200 |
| Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -20 до +100 °С включ., °С | ±10,0 |
| Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, % | ±10,0 |
| Порог температурной чувствительности (при температуре объекта +30 °С), °С | < 0,06 |
| Спектральный диапазон, мкм | от 8,0 до 14,0 |
| У глы поля зрения, градус по горизонтали х градус по вертикали | 49,2° х 36,3° |
| Минимальное фокусное расстояние, м | 0,5 |
| Пространственное разрешение, мрад | 2,58 |
| Количество пикселей матрицы детектора, пиксели^пиксели | 384x288 |
| Коэффициент излучения | от 0,01 до 1,00 |
| Разрешающая способность (цена единицы младшего разряда) индикации показаний, °С | 0,1 |
Таблица 12 - Основные технические характеристики тепловизоров
| Наименование характеристики | Значение |
| Масса, кг, не более: | |
| - для моделей T4, T8, T9-M, T10-M, LT3-P | 1,1 |
| - для модели LT7-P | 1,2 |
| - для модели F 5 | 1,3 |
| - для модели T1-M | 0,6 |
| Запись изображений или частота обновлений, Г ц | |
| - для всех моделей, кроме модели T1-M | 50 или 60 |
| - для модели T1-M | 50 |
| Г абаритные размеры, мм (длина х ширина х высота), не более | |
| - для моделей T4, T8, LT3-P, LT7-P | 230 х 105 х 245 |
| - для моделей T9-M, T10-M | 175 х 116 х 278 |
| - для модели T1-M | 135 х 88 х 240 |
| - для модели F 5 | 145 х 125 х 270 |
| Тип батареи | Встроенная съемная аккумуляторная литиевая батарея |
| Наименование характеристики | Значение |
| Время работы от батареи, ч, не менее - для моделей T9-M, T10-M, LT7-P, LT3-P, F5 | 4 |
| - для моделей T1-M, T4, T8 | 3 |
| Рабочие условия эксплуатации: - температура окружающей среды, °C: - для всех моделей, кроме модели F5 | от -15 до +50 |
| - для модели F5 | от -10 до +50 |
| - относительная влажность, % | от 5 до 95 |
| Средняя наработка до отказа, ч, не менее | 15 000 |
| Средний срок службы, лет, не менее | 5 |
наносится на титульные листы эксплуатационной документации типографским способом. Комплектность средства измерений
Таблица 13 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Камера тепловизионная портативная | DALI (обозначение модели в соответствии с заказом) | 1 шт. |
| Руководство по эксплуатации на камеры тепловизионные портативные DALI (на русском языке) | - | 1 экз. |
| Футляр для переноски | - | 1 шт. |
| Объектив 0,5X* | - | 1 шт. |
| Объектив 2X* | - | 1 шт. |
| Объектив 3X (только для модели T10-M)* | - | 1 шт. |
| Литиевые аккумуляторные батареи | - | 2 шт. |
| TF-карта памяти (кроме моделей T1-M и F5) | - | 1 шт. |
| Зарядное устройство для литиевой батареи | - | 1 шт. |
| USB-кабель | - | 1 шт. |
| Примечание: * - по дополнительному заказу | ||
приведены в разделе «Проведение измерений» Руководства по эксплуатации.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;
Стандарт предприятия на камеры тепловизионные и камеры тепловизионные портативные DALI, разработанный «Zhejiang DALI Technology Co., ltd», Китай.
Правообладатель
«Zhejiang DALI Technology Co., ltd», Китай Адрес: 639 Binkang Road, Hangzhou, 310053, P.R. China Телефон: +86 571 8669 5603 E-mail: sales@dali-tech.com
Web-сайт: http://www.dali-tech.com/
