| Номер в госреестре | 87342-22 |
| Наименование СИ | Полуприцепы-цистерны |
| Обозначение типа СИ | KASSBOHRER STB |
| Изготовитель | Kassbohrer Fahrzeugwerke GmbH, Турция |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |

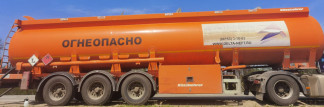

Полуприцепы-цистерны KASSBOHRER STB (далее - ППЦ) предназначены для измерений объема нефтепродуктов, нефти и других жидкостей за исключением пищевых.
Принцип действия ППЦ основан на заполнении их жидкостью до указателя уровня налива, соответствующего определенному объему жидкости. Слив жидкости производится самотеком или через насос.
ППЦ состоят из алюминиевой сварной цистерны постоянного сечения круглой формы, установленной на шасси. Для гашения гидравлических ударов во время движения, внутри цистерны установлены волнорезы. Цистерна состоит из герметичных секций. Каждая секция является транспортной мерой полной вместимости. Каждая секция цистерны оборудована заливной горловиной с установленным указателем уровня налива. Планка указателя уровня налива находится в полости цистерны.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:
- горловину с указателем уровня налива;
- съемную крышку горловины с заливным люком и дыхательным клапаном;
- клапан донный;
- кран шаровой;
- рукава напорно-всасывающие.
На боковых сторонах и сзади ППЦ имеют знаки ограничения максимальной скорости, надписи и знаки с информационными табличками для обозначения транспортного средства, перевозящего определенный груз. Заводские (серийные) номера нанесены на информационную табличку в виде буквенно-цифровых обозначений ударным методом.
Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение мест нанесения знака поверки представлены на рисунке 2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Заводской номер | 5 ОN VO 4 О о о 3 о 3 £ | о LtJ О о 0 -р*. 1 6 ю |
| Номинальная вместимость, дм3 | 30800 | |
| Действительная вместимость 1 секции, дм3 | 7650 | 7580 |
| Действительная вместимость 2 секции, дм3 | 4900 | 4900 |
| Действительная вместимость 3 секции, дм3 | 6560 | 6620 |
| Действительная вместимость 4 секции, дм3 | 4950 | 4950 |
| Действительная вместимость 5 секции, дм3 | 6710 | 6740 |
| Пределы допустимой относительной погрешности, ТМ, % | ± 0,4 | |
| Разность между номинальной и действительной вместимостью, ТМ, %, не более | ± 1,5 | |
| Наименование характеристики | Значение |
| Снаряженная масса, кг, не более | 5700 |
| Длина, мм, не более | 12500 |
| Высота, мм, не более | 3330 |
| Ширина, мм, не более | 2450 |
| Температура окружающей среды эксплуатации, °С | от -40 до +50 |
наносится на титульный лист руководства по эксплуатации печатным способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Комплектующие | Обозначение | Количество |
| Полуприцеп-цистерна | KASSBOHRER STB | 2 шт. |
| Запасные части, инструменты и принадлежности | 2 шт. | |
| Руководство по эксплуатации | 1 экз. |
приведены в разделе 5 руководства по эксплуатации.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».
Правообладатель
Kassbohrer Fahrzeugwerke GmbH, Турция
Адрес: Me§elik Mevki Adliye Koyu 54010 Adapazari, Турция
Телефон/факс: +90 264 295 30 00/ +90 264 319 25 58-59
| Зарегистрировано поверок | 5 |
| Поверителей | 1 |
| Актуальность данных | 25.07.2025 |
