| Номер в госреестре | 87282-22 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТФНД-220 |
| Изготовитель | ПО "Запорожтрансформатор", Украина (изготовлены в 1970-1986 гг.) |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТФНД-220 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Трансформаторы тока представляют собой опорную конструкцию. Выводы первичной обмотки расположены на верхней части трансформаторов тока. Выводы вторичной обмотки расположены на корпусе трансформатора тока и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока выпущены в следующих модификациях ТФНД-220-I и ТФНД-220-IV, которые отличаются друг от друга значениями номинального первичного тока и номинального вторичного тока.
К трансформаторам тока данного типа относятся трансформаторы тока модификации ТФНД-220-I зав. № 5275, 5271, 5270, модификации ТФНД-220-IV зав. № 406, 379, 377, 2469, 2521, 2513, 4377, 3713, 931, 2641, 2691, 1094, 1080.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

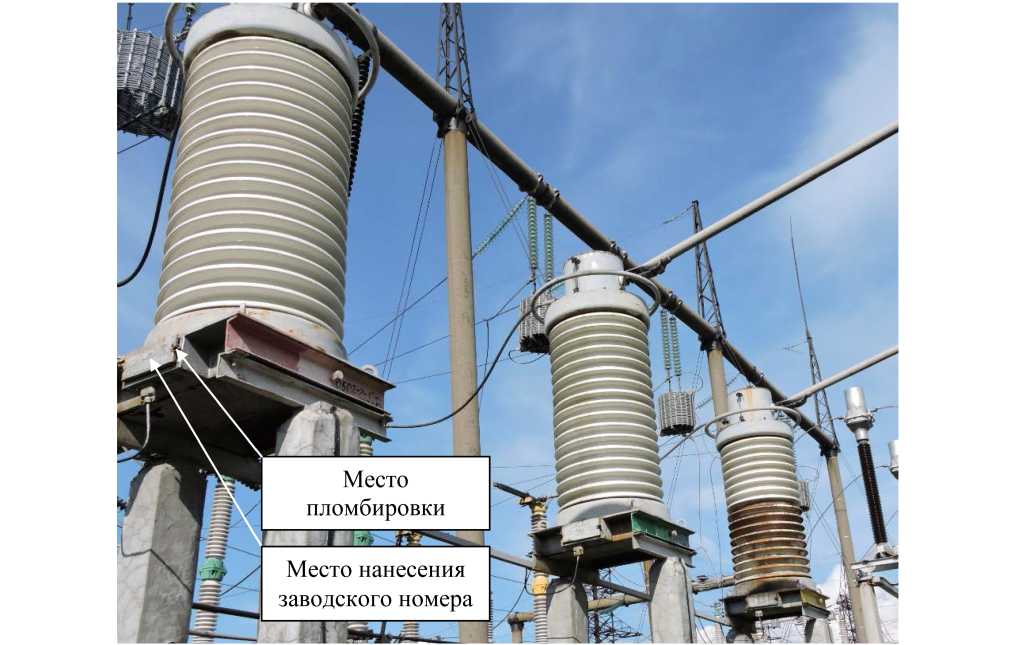

Общий вид средства измерений с указанием места пломбировки и места нанесения заводского номера приведен на рисунке 1.
Рисунок 1. Общий вид средства измерений с указанием места пломбировки,
места нанесения заводского номера
Таблица 1.1 - Метрологические характеристики трансформаторов тока ТФНД-220-I
| Наименование характеристики | Значение для заводских номеров |
| 5275, 5271, 5270 | |
| Номинальное напряжение, кВ | 220 |
| Номинальный первичный ток Iihom, А | 600 |
| Номинальный вторичный ток Вном, А | 5 |
| Номинальная частота Гном, Гц | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), ВА | 30 |
Таблица 1.2 - Метрологические характеристики трансформаторов тока ТФНД-220-IV
| Наименование характеристики | Значение для заводских номеров | |
| 931, 2641, 2691, 1094, 1080 | 406, 379, 377, 2469, 2521, 2513, 4377, 3713 | |
| Номинальное напряжение, кВ | 220 | 220 |
| Номинальный первичный ток 11ном, А | 1000 | 1000 |
| Номинальный вторичный ток Гном, А | 1 | 5 |
| Номинальная частота Гном, Гц | 50 | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), ВА | 30 | 30 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -40 до +40 |
на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
аблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТФНД-220-I; ТФНД-220-IV | 1 шт. |
| Паспорт | ТФНД-220-I; ТФНД-220-IV | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора тока.
Приказ Росстандарта от 27 декабря 2018 г. № 2768 2Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
