| Номер в госреестре | 87117-22 |
| Наименование СИ | Резервуары (танки) стальные вертикальные цилиндрические наливного несамоходного судна ТР-87 |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Тюменский судостроительный завод, г. Тюмень (изготовлены в 1970 г.) |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары (танки) стальные вертикальные цилиндрические наливного несамоходного судна ТР-87 предназначены для хранения и перевозки нефти и нефтепродуктов, проведения государственных учетных и торговых операций, взаимных расчетов между поставщиком и потребителем.
Принцип действия танков основан на измерении объема нефтепродукта, в зависимости от уровня его наполнения.
Резервуары (танки) стальные вертикальные цилиндрические несамоходного наливного судна ТР-87, заводские номера (по технологической схеме) 1, 2, 3, 4, 5, 6, представляют собой стальные сосуды цилиндрической формы с коническим днищем (нижнем конусом) и конической крышей (верхним конусом).
Танки с заводскими номерами (по технологической схеме) 1, 2, 3, 4, 5 состоят из четырех поясов, танк с заводским номером 6 - из трех. К внутренним деталям каждого танка относится лестница.
Танки отделены от наружной обшивки судна. Погрузка и выгрузка нефтепродуктов производится закрытым способом. Трубы для подвода и отвода нефтепродуктов изготовлены таким образом, что при измерениях уровня жидкости исключена возможность притока или вывода жидкости произвольным образом.
Танки оборудованы центральным замерным устройством, имеют газоотводную систему, состоящую из газоотводного стояка с верхним огневым предохранителем, гидравлического дыхательного клапана; системы водопенотушения и системы орошения.
Идентификация резервуаров (танков) стальных вертикальных цилиндрических самоходного нефтеналивного судна ТР-87 осуществляется по заводским номерам (по технологической схеме), нанесенным на верхнюю стенку резервуара методом окраса. Пломбирование не предусмотрено.
Общий вид несамоходного наливного судна ТР-87 представлен на рисунке 1. Схематичное расположение танков, заводские номера (по технологической схеме) 1, 2, 3, 4, 5, 6, на палубе несамоходного наливного судна ТР-87 представлено на рисунках 2 и 3.

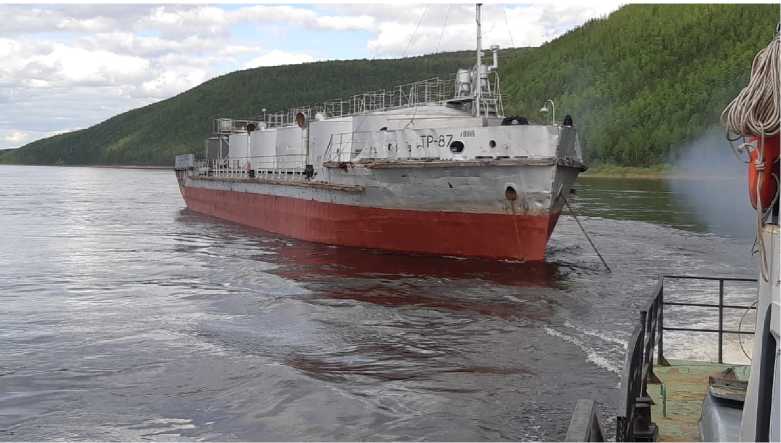

Рисунок 1 - Общий вид несамоходного наливного судна ТР-87
100 95 90 85 80 75 70 65 60 55 1 50 U5 40 35 30 25 20 15 10 5 0

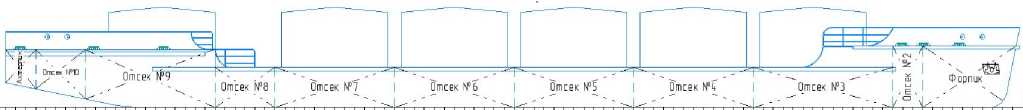

Рисунок 2 - Схематичное расположение танков на палубе несамоходного наливного судна ТР-87 (вид с бока)

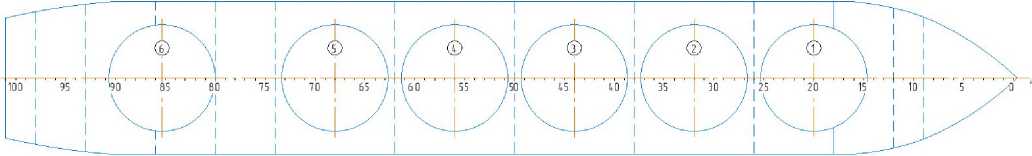

Рисунок 3 - Схематичное расположение танков на палубе несамоходного наливного судна ТР-87 (вид сверху)
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |||||
| Заводской номер (по технологической схеме) | 1 | 2 | 3 | 4 | 5 | 6 |
| Номинальная вместимость, м3 | 148 | 148 | 148 | 148 | 148 | 142 |
| Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % | ±0,25 | ±0,25 | ±0,25 | ±0,25 | ±0,25 | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | |||||
| Заводской номер (по технологической схеме) | 1 | 2 | 3 | 4 | 5 | 6 |
| Высота, мм | 5379 | 5356 | 5378 | 5364 | 5374 | 4120 |
| Диаметр внешний, мм | 6390 | 6390 | 6407 | 6364 | 6400 | 6400 |
| Средний срок службы, лет, не менее | 30 | |||||
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | от +5 до +35 от 84,0 до 106,7 | |||||
наносится на титульный лист паспорта печатным способом.
Таблица 3 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Несамоходное наливное судно | ТР-87 | 1 шт. |
| Резервуары (танки) стальные вертикальные цилиндрические | зав. №№ 1, 2, 3, 4, 5, 6 | 6 шт. |
| Паспорта на танки стальные прямоугольные | - | 6 экз. |
| Градуировочная таблица | - | 6 экз. |
приведены в пункте 1 паспорта.
Государственная поверочная схема для средств измерения массы и объема жидкости в поток, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная приказом Росстандарта от 7 февраля 2018 г. № 256.
