| Номер в госреестре | 87072-22 |
| Наименование СИ | Антенны биконические |
| Обозначение типа СИ | БК-30 |
| Изготовитель | Закрытое акционерное общество Научно-производственный центр "НЕЛК" (ЗАО НПЦ Фирма "НЕЛК"), г. Москва |
| Год регистрации | 2022 |
| Срок свидетельства | 14.10.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Антенны биконические БК-30 (далее по тексту - антенны) предназначены (совместно с измерительными приемниками, анализаторами спектра, вольтметрами селективными) для измерений напряженности электромагнитного поля, плотности потока энергии электромагнитного поля.
Принцип действия антенн основан на преобразовании напряженности электромагнитного поля в соответствующую ей высокочастотную мощность в тракте.
Конструктивно антенны представляют собой пассивные биконические антенны. Приёмными элементами антенн являются два конических вибратора, диполи которых выполнены из алюминиевого прутка диаметром 8 мм. Вибраторы по резьбе закреплены на пластиковом корпусе. Антенны имеют коаксиальный СВЧ - вход с волновым сопротивлением 50 Ом типа N-type (розетка). Согласование вибраторов с СВЧ-входом осуществляется при помощи согласующего трансформатора, размещённого в корпусе узла крепления. Поляризация антенны линейная.
Общий вид антенны, места пломбировки от несанкционированного доступа, нанесения наклейки «Знак утверждения типа», знака поверки и заводского номера представлены на рисунках 1 - 3. Заводской номер наносится на корпус антенны в виде наклейки в формате «Зав. №....».

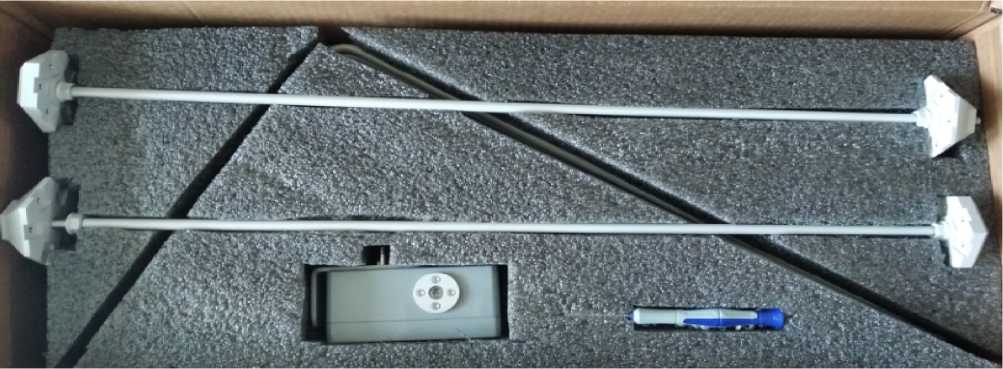

Рисунок 1- Общий вид антенны в транспортируемой таре
место нанесения знака поверки место нанесения наклейки

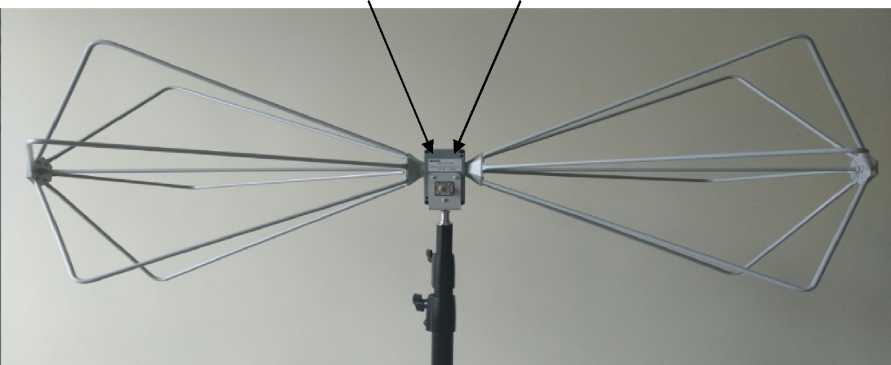

Рисунок 2 - Общий вид антенны (вид спереди)
место для пломбировки от несанкционированного доступа
место нанесения заводского номера

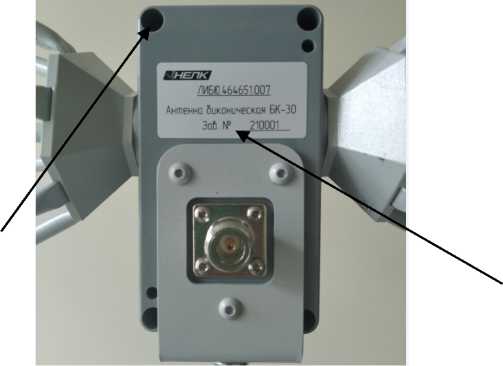

Рисунок 3 - Общий вид антенны (согласующее устройство)
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих частот, МГ ц | от 30 до 600 |
| Коэффициент калибровки в диапазоне рабочих частот, дБ (м-1) | от 8 до 30 |
| Коэффициент калибровки на частоте 100 МГц не более, дБ (м-1) | 15 |
| Коэффициент калибровки на частоте 300 МГц не более, дБ (м-1) | 20 |
| Пределы допускаемой погрешности коэффициента калибровки, дБ | ±2 |
| Коэффициент стоячей волны по напряжению в диапазоне частот от 100 МГц до 600 МГц, не более | 3,0 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (длинахширинахвысота), мм, не более | 1290x520x520 |
| Масса, кг, не более | 1,7 |
| Условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха при температуре до +25 °С, %, не более атмосферное давление, кПа | 20±5 80 от 84,0 до 106,0 |
наносится типографским способом на титульный лист эксплуатационной документации и на корпус антенны методом наклейки.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Антенна биконическая БК-30, в комплекте: | ЛИБЮ.464651.007 | 1 шт. |
| Коробка согласования | 1 шт. | |
| Конус | 4 шт. | |
| Штырь | 2 шт. | |
| Трубчатая образующая | 12 шт. | |
| Винт ГОСТ ISO 7380-1 М4х6-А2-070 | 24 шт. | |
| Гайка М8-8 DIN6923 | 4 шт. | |
| Формуляр | ЛИБЮ.464651.007ФО | 1 шт. |
| Руководство по эксплуатации | ЛИБЮ.464651.007РЭ | 1 шт. |
| Методика поверки | 1 шт. |
приведены в разделе 2 «Использование по назначению» документа ЛИБЮ.464651.007РЭ
«Антенны биконический БК-30. Руководство по эксплуатации»
ГОСТ 13317-89 «Элементы соединений СВЧ трактов радиоизмерительных приборов.
Присоединительные размеры»;
ГОСТ Р 8.805-2012 ГСИ. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот от 0,0003 до 2500 МГц;
ЛИБЮ.464651.007ТУ «Антенны биконические БК-30. Технические условия».
