Контроллеры программируемые ТС (далее - контроллеры или приборы) предназначены для измерений и автоматического регулирования температуры (при использовании в качестве первичных преобразователей (датчиков) температуры термоэлектрических преобразователей) и других физических величин, значение которых датчиками может быть преобразовано в напряжение постоянного тока.
Принцип действия контроллеров основан на измерении и преобразовании электрических сигналов термо-ЭДС и напряжения постоянного тока в цифровую форму с помощью аналогоцифрового преобразователя, с последующим отображением результатов преобразования на встроенном дисплее прибора и осуществлением (при необходимости) функции регуляторов в различных технологических процессах.
Приборы конструктивно выполнены в виде моноблочной конструкции со встроенными электронными модулями. Встроенные модули включают в себя процессорный модуль, измерительные модули сигналов различных датчиков, а также модули обработки и формирования управляющих сигналов. На лицевой панели прибора расположены светодиодная цифровая индикация, светодиодная кривая состояния хода протекания процесса и клавиши управления, на задней панели - контактные клеммы для подключения питания прибора, датчиков и выходных устройств. Клавиши управления и наличие светодиодной кривой состояния хода протекания процесса позволяет записать в постоянное запоминающее устройство (ПЗУ) приборов до шести программ управления технологическими процессами.
Приборы выпускаются в двух моделях: ТС2066 и ТС80. Модели контроллеров отличаются друг от друга метрологическими и техническими характеристиками, а также по конструктивному исполнению.
Фотографии общего вида контроллеров программируемых ТС моделей ТС2066 и ТС80, а также места нанесения серийного номера приведены на рисунках 1-3.
Пломбирование контроллеров не предусмотрено.
Конструкция приборов не предусматривает нанесение знака поверки на его корпус.

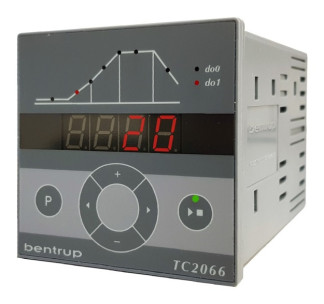

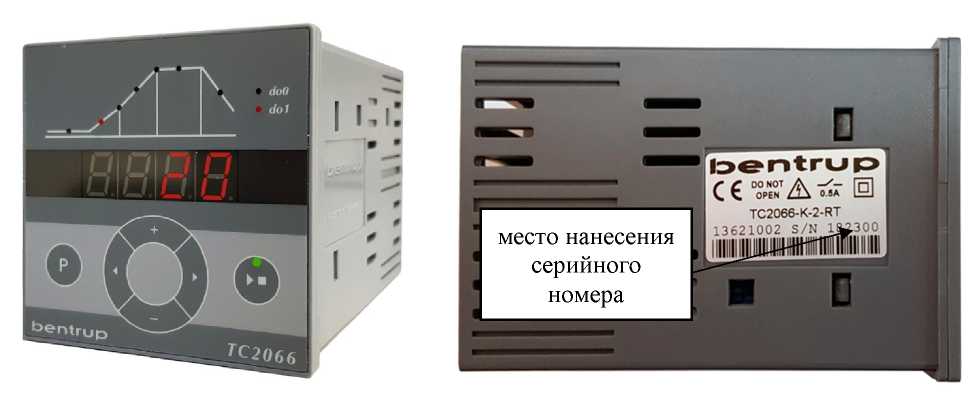

Рисунок 1 - Общий вид контроллеров модели TC2066 и место нанесения серийного номера
Рисунок 2 - Общий вид контроллеров модели ТС80
место нанесения серийного номера

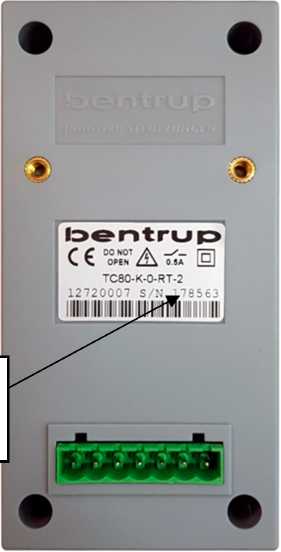

Рисунок 3 - Место нанесения серийного номера на контроллере модели ТС80
Программное обеспечение (ПО) приборов состоит только из встроенного, метрологически значимого, ПО. Данное ПО находится в ПЗУ, размещенном внутри корпуса контроллера, и недоступно для внешней модификации. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО. Идентификационные данные ПО приведены в таблице 1.
аблица 1
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | Firmware |
| Номер версии ПО, не ниже | 2.4 |
| Цифровой идентификатор программного обеспечения | При включении «U *.*» |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014 - не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО средства измерений (СИ) и измеренных данных.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение (в зависимости от модели) | |
| ТС2066 | ТС80 | |
| Диапазон измерений температуры (от термоэлектрического преобразователя с НСХ типа «К» по ГОСТ Р 8.585-2001), °С | от +20 до +1200 | |
| Диапазон измерений и преобразований напряжения постоянного тока, мВ | от 0 до 20 от 0 до 50 | - |
| Пределы допускаемой приведенной погрешности измерений, % (от диапазона измерений) 1) | ±0,1 | ±0,2 |
Примечание:
1) - Пределы допускаемой приведенной погрешности измерений температуры указаны без учета абсолютной погрешности компенсации холодного спая, равной ±1 °C
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение (в зависимости от модели) | |
| ТС2066 | ТС80 | |
| Значение единицы младшего разряда диапазона измерений температуры, °С | 1 | |
| Диапазон отображаемых значений при измерении сигналов напряжения постоянного тока, усл. ед | от -999 до 999 | - |
| Значение единицы младшего разряда диапазона отображаемых значений, усл. ед. | 1 | - |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | от 85 до 264 50 | |
| Габаритные размеры (длинахвысотахширина), мм, не более | 115х72х72 | 60x131x67 |
| Масса, г, не более | 220 | |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от 0 до +50 90 | |
| Средняя наработка на отказ, ч, не менее | 45000 | |
| Средний срок службы, лет, не менее | 10 | |
наносится на титульные листы эксплуатационной документации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Контроллер программируемый ТС | модель в соответствии с заказом | 1 шт. |
| Руководство по эксплуатации (на русском языке) | - | 1 экз. |
| Комплект монтажных частей (если предусмотрено моделью прибора) | - | 1 комп. |
приведены в разделе «Проведение измерений» Руководства по эксплуатации.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ Р 8.585-2001. ГСИ. Термопары. Номинальные статические характеристики преобразования;
Международный стандарт МЭК 60584-1 (2013). Термопары. Часть 1. Градуировочные таблицы;
Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Стандарт предприятия на контроллеры программируемые ТС фирмы «Bentrup Industriesteuerungen», Германия.
