Государственный реестр средств измерений (ГРСИ)

Уровни-угломеры цифровые 950, 86515-22

Уровни-угломеры цифровые 950 предназначены для измерений угла наклона относительно горизонтальной или заданной плоскостей.
Карточка СИ
Номер в госреестре 86515-22
Наименование СИ Уровни-угломеры цифровые
Обозначение типа СИ 950
Изготовитель Mitutoyo Corporation, Япония; производственная площадка Mitutoyo America Corporation, США
Год регистрации 2022
Срок свидетельства 26.08.2027
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Уровни-угломеры цифровые 950 предназначены для измерений угла наклона относительно горизонтальной или заданной плоскостей.

Описание

Конструктивно уровни-угломеры цифровые 950 выполнены единым блоком, в котором размещены все электронные компоненты. На лицевой панели уровня расположены кнопки включения, установки опорного значения уровня, кнопка удержания показания и жидкокристаллический экран для снятия показаний. Результаты измерений отображаются по квадрантам (по 4х90°) с вспомогательным указателем выравнивания уровня.

На нижней плоскости корпуса выполнена призматическая выемка для установки уровня на цилиндрические поверхности и два монтажных резьбовых отверстия.

Принцип действия уровней-угломеров основан на перемещении капли жидкости под действием гравитации. При возникновении углового перемещения капля жидкости в датчике уровня устанавливается в новом положении, изменяя электрические параметры, которые считываются и обрабатываются электронной частью уровня.

К данному типу уровней-угломеров цифровых 950 относятся две модификации 950-317 (Pro 360) и 950-318 (Pro 3600). Модификации отличаются нормированными метрологическими характеристиками. Модификация 950-318 (Pro 3600) имеет в своем составе интерфейс RS-232C.

Нанесение знака поверки на средство измерений не предусмотрено.

Серийный номер, идентифицирующий каждый экземпляр средства измерений, состоит из цифр и наносится на наклейку, расположенную на задней панели корпуса.

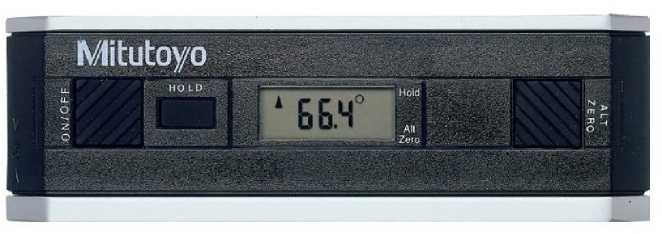

Общий вид уровней-угломеров цифровых 950 представлен на рисунке 1. На лицевой стороне возможно указание модификации Pro 360 или Pro 3600, а также маркировка «DIGITAL PROTRACTOR».

Рисунок 1 - Общий вид уровней-угломеров цифровых 950

Пломбирование уровней-угломеров цифровых 950 не предусмотрено.

Программное обеспечение

Программное обеспечение (ПО) - встроенное, записывается в энергонезависимую память при выпуске из производства и не может быть изменено в процессе эксплуатации. Идентификация ПО не предусмотрена конструкцией. Конструкция средства измерений исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Не доступно

Номер версии (идентификационный номер) ПО

Не доступно

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Модификация 950-317 (Pro 360)

Модификация 950-318 (Pro 3600)

Диапазон измерений плоского угла, градус

от 0 до 360 (4х90°)

Дискретность отсчета, градус - в диапазоне от 0 до 9,99° - в диапазоне от 10 до 90°

0,1

0,1

0,01 0,1

Пределы допускаемой абсолютной погрешности измерений плоского угла, градус

- в диапазоне от 0 до 10° включ.

- в диапазоне св. 10 до 80° включ.

- в диапазоне св. 80 до 90°

±0,1 ±0,2 ±0,1

±0,05 ±0,2 ±0,1

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Модификация 950-317 (Pro 360)

Модификация 950-317 (Pro 360)

Габаритные размеры, мм, не более: - длина - ширина - высота

154

32

52

Расстояние между монтажными отверстиями, мм

105

Масса (без элемента питания), г, не более

295

Условия эксплуатации:

- температура окружающего воздуха, °С

от минус 5 до плюс 50

Номинальное напряжение питания батареи (элемент питания 6LR61), В

9

Средний срок службы, лет, не менее

5

Знак утверждения типа

на титульный лист паспорта типографским способом. Нанесение знака утверждения типа на средство измерений не предусмотрено.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Уровень-угломер цифровой

950

1 шт.

Паспорт

-

1 экз.

Футляр

-

1 шт.

Сведения о методах измерений

приведены в пунктах с 4 по 7 паспорта.

Нормативные документы

Приказ Росстандарта от 26 ноября 2018 г. № 2482 «Об утверждении государственной поверочной схемы для средств измерений плоского угла»;

Стандарт предприятия Mitutoyo Corporation, Япония.
