| Номер в госреестре | 86492-22 |
| Наименование СИ | Контроллеры |
| Обозначение типа СИ | SCADAPack |
| Изготовитель | "Schneider Electric Industries SAS", Франция; Производственная площадка: "ELECTRONICA REYNOSA S. DE RL DE CV", Мексика |
| Год регистрации | 2022 |
| Срок свидетельства | 26.08.2027 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Контроллеры SCADAPack (далее - контроллеры) предназначены для измерений аналоговых сигналов напряжения и силы постоянного тока, воспроизведений аналоговых сигналов силы и напряжения постоянного тока, а также для приема и обработки импульсных сигналов.
Принцип действия контроллеров основан на аналого-цифровом преобразовании (АЦП) сигналов напряжения и силы постоянного тока, подсчете количества поступивших на вход импульсов, а также цифро-аналоговом преобразовании (ЦАП) в сигналы силы и напряжения постоянного тока.
Конструктивно контроллеры выполнены в стальных корпусах, предназначенных для монтажа на DIN-рейку и подключения к шине ввода/вывода. Лицевая панель окрашена в черный цвет. На передних панелях расположены светодиодные индикаторы состояния, винтовые клеммные контакты для подключения источника питания, линий связи и источников сигналов, а также разъемы для подключения внешних устройств.
Контроллеры имеют модульную структуру и представлены модификациями 32 (артикулы приведены в таблице 1), 330 (330 Е), 334 (334 Е), 337 Е, 350 (350 Е), 357 (357 Е), 530 E, 535 E, 570, 575, 470, 474, которые различаются быстродействием процессора, протоколами обмена и составом, определяемым заказом. Метрологические характеристики всех модификаций контроллеров определяются применяемыми в них встроенными платами ввода-вывода, измерительными модулями серий 5000 и 6000, перечень которых и совместимость с различными контроллерами указана в таблице 1.
Серийный номер наносится на маркировочную наклейку типографским методом в виде буквенно-цифрового кода на боковую панель контроллера и модуля из состава контроллера.
Таблица 1 - Совместимость модулей с контроллерами
| Тип модуля | Модификация контролле | ра SCADAPack | |||||
| 32 (артикул TBUP4A-XXX- xx-x-x**, TBUP4B-xxx-xx-x-x, TBUP4C-xxx-xx-x-x**) | 32 (артикул TBUP4-xxx-xx-x-x**) | 330, 334, 350, 357 | 330 Е, 334 Е, 337 Е, 350 Е, 357 Е | 530 E, 535 E | 470, 474 | 570, 575 | |
| 5303 | Нет | Да* | Нет | Нет | Нет | Нет | Нет |
| 5304 | Да | Да | Да | Да | Да | Да | Да |
| 5305 | Да* | Нет | Да* | Да* | Нет | Нет | Да |
| 5502 | Да | Да | Да | Нет | Нет | Нет | Нет |
| 5506 | Да | Да | Да | Да | Да | Да | Да |
| 5606 | Да | Да | Да | Да | Да | Да | Да |
| 5607 | Да | Да | Да | Да | Да | Да | Да |
| 5409 | Да | Да | Да | Нет | Нет | Нет | Нет |
| 5403 | Да | Да | Да | Нет | Нет | Нет | Нет |
| 5103 | Да | Да | Да | Да | Да | Да | Да |
| 6103 | Нет | Нет | Нет | Нет | Нет | Да | Да |
| 5407 | Да | Да | Да | Нет | Нет | Нет | Нет |
| 5410 | Да | Да | Да | Нет | Нет | Нет | Нет |
| 5402 | Да | Да | Да | Нет | Нет | Нет | Нет |
| 5404 | Да | Да | Да | Нет | Нет | Нет | Нет |
| 5904 | Да | Да | Да | Нет | Нет | Нет | Нет |
| 5909 | Да | Да | Да | Нет | Нет | Нет | Нет |
| 5405 | Да | Да | Да | Да | Да | Да | Да |
| 5414 | Да | Да | Да | Да | Да | Да | Да |
| 5415 | Да | Да | Да | Да | Да | Да | Да |
| 5401 | Да | Да | Да | Нет | Нет | Нет | Нет |
| 5411 | Да | Да | Да | Нет | Нет | Нет | Нет |
| 5406 | Да | Да | Да | Нет | Нет | Нет | Нет |
| 5409 | Да | Да | Да | Нет | Нет | Нет | Нет |
| 5608 | Нет | Нет | Нет | Да | Нет | Нет | Нет |
| 5610 | Нет | Нет | Нет | Да | Нет | Нет | Нет |
| 6601 | Нет | Нет | Нет | Нет | Да | Да | Да |
| 6607 | Нет | Нет | Нет | Нет | Нет | Да | Да |
| 6602 | Нет | Нет | Нет | Нет | Нет | Да | Да |
| 5406А | Да | Да | Да | Нет | Нет | Нет | Нет |
| 5302 | Да | Да | Да | Нет | Нет | Нет | Нет |
| 5421 | Да | Да | Да | Нет | Нет | Нет | Нет |
| 5521 | Да | Да | Да | Нет | Нет | Нет | Нет |
| 5915 | Да | Да | Да | Нет | Нет | Нет | Нет |
| 5604 | Да | Нет | Нет | Нет | Нет | Нет | Нет |
| 5601A | Нет | Да | Нет | Нет | Нет | Нет | Нет |
| 5601 | Нет | Да | Нет | Нет | Нет | Нет | Нет |
| Тип модуля | Модификация контролле | ра SCADAPack | |||||
| 32 (артикул TBUP4A-xxx- xx-x-x**, TBUP4B-xxx-xx-x-x, TBUP4C-xxx-xx-x-x**) | 32 (артикул TBUP4-xxx-xx-x-x**) | 330, 334, 350, 357 | 330 Е, 334 Е, 337 Е, 350 Е, 357 Е | 530 E, 535 E | 470, 474 | 570, 575 | |
| *Только совместно с комбинированными измерительными модулями ввода-вывода; **Код артикула включает в себя буквенно-цифровой код в зависимости от заказа, включающий вид платы, наличие лицензии Gas Flow, видов протоколов и среды программирования, реализацию цифровых входов-выходов, наличие двух аналоговых выходов. | |||||||
Общий вид контроллеров с указанием места нанесения знака утверждения типа, места нанесения серийного номера представлен на рисунке 1. Нанесение знака поверки на контроллеры в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) контроллеров не предусмотрено.

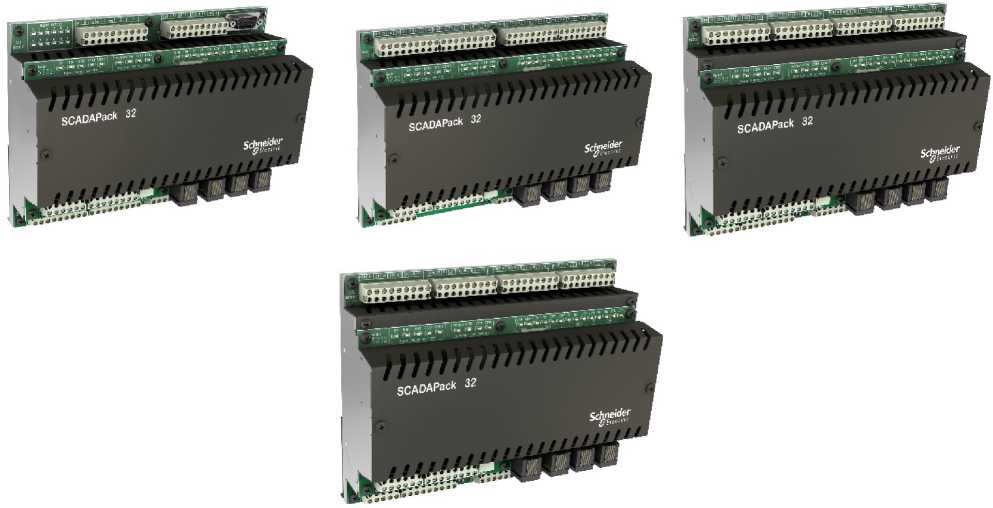

а) модификация 32 (артикул TBUP4-xxx-xx-x-x, TBUP4A-xxx-xx-x-x, TBUP4B-xxx-xx-x-x, TBUP4C-xxx-xx-x-x)

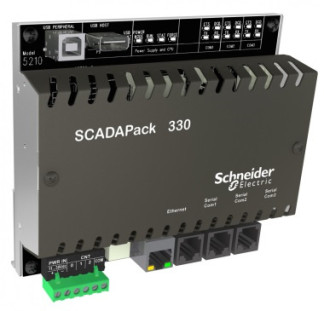

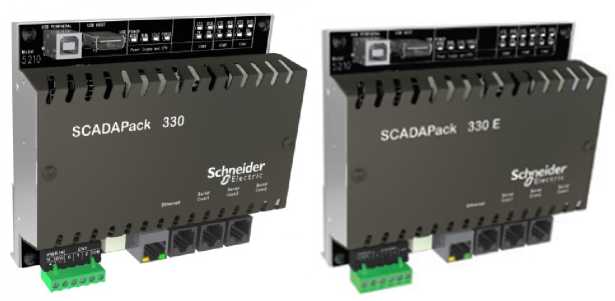

б) модификации 330, 330 Е

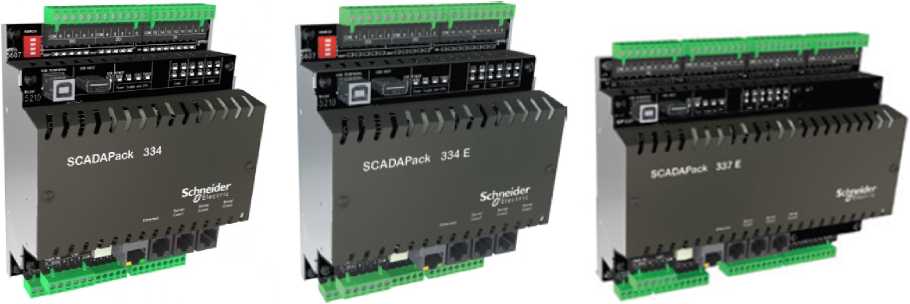

в) модификации 334, 334 Е, 337 Е

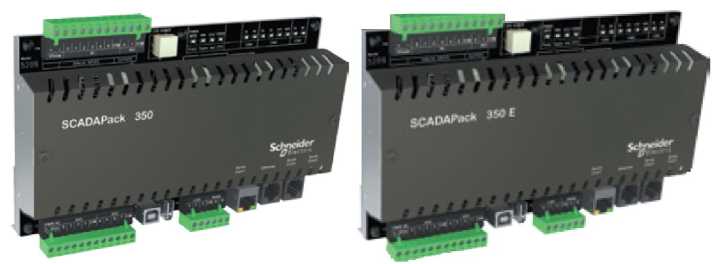

г) модификации 350, 350 Е

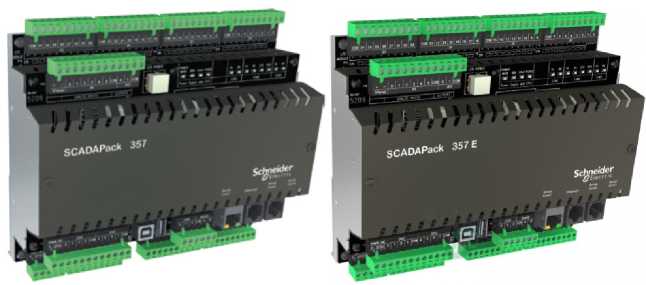

д) модификация 357, 357 Е
е) модификация 530 Е, 535 Е

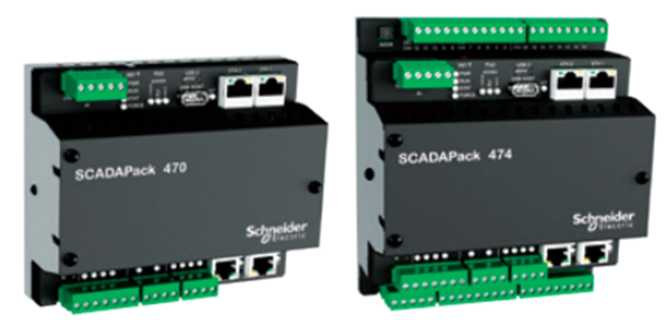

ж) модификация 470, 474

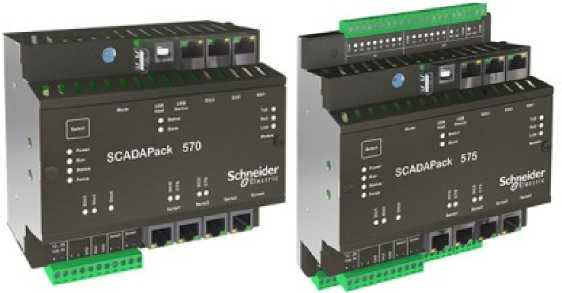

и) модификация 570, 575

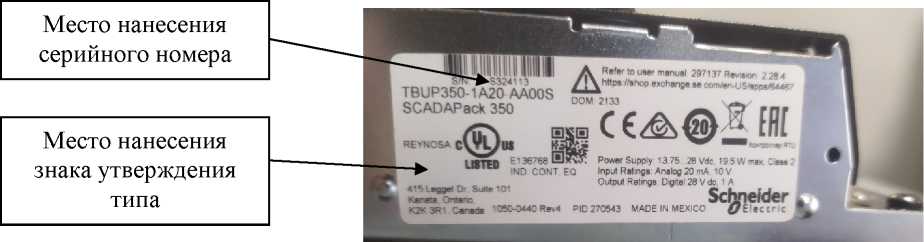

к) место нанесения знака утверждения типа, место нанесения серийного номера
Рисунок 1 - Общий вид контроллеров с указанием места нанесения знака утверждения типа, места нанесения серийного номера
Программное обеспечение (далее - ПО) контроллеров является встроенным.
Встроенное ПО устанавливается в энергонезависимую память измерительных модулей при изготовлении.
Конструкция измерительных модулей исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.
Встроенное ПО является метрологически значимым.
Метрологические характеристики контроллеров нормированы с учетом влияния встроенного ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО контроллеров приведены в таблицах 2.1,
2.2.
Таблица 2.1 - Идентификационные данные встроенного ПО
| Идентификационные данные | Значение для модификации | |||
| 32 | 330, 334 | 330 Е, 334 Е, 337 Е | 350, 357 | |
| Идентификационное наименование ПО | - | - | - | - |
| Номер версии (идентификационный номер ПО), не ниже | 2.23 | 1.75 | 8.12.5 | 1.75 |
| Цифровой идентификатор ПО | - | |||
Таблица 2.2 - Идентификационные данные встроенного ПО
| Идентификационные данные | Значение для модификации | |||
| 350Е, 357Е | 530E, 535 E | 570, 575 | 470, 474 | |
| Идентификационное наименование ПО | - | - | - | - |
| Номер версии (идентификационный номер ПО), не ниже | 8.12.5 | 8.12.5 | 8.12.5 | 1.75 |
| Цифровой идентификатор ПО | - | |||
Таблица 3 - Метрологические характеристики контроллеров 32, 334 (334 Е), 337 Е, 350 (350 Е), 357 (357 Е), 535 E, 575, 470, 474, имеющих каналы ввода/вывода на плате контроллера или на
встроенной плате ввода/вывода
| Модификация контроллера SCADAPack, количество каналов ввода/вывода | Диапазоны преобразований аналоговых сигналов/разрядность цифровых сигналов | Пределы допускаемой приведенной (к диапазону преобразований) погрешности преобразований входного/ выходного сигнала при температуре рабочих условий измерений от +24 °C включ. до +26 °C включ. | Пределы допускаемой приведенной (к диапазону преобразований) погрешности преобразований входного/ выходного сигнала при температуре рабочих условий измерений от -40 °C до +24 °C не включ. и св. +26 °C до +70 °C включ. | Примечание | |
| На входе | На выходе | ||||
| 32, 8 каналов ввода, 2 канала вывода | Сила постоянного тока: от 0 до 20 мА | 14 бит | ±0,1 % | ±0,2 % | артикул TBUP4B-xxx- xx-x-x или TBUP4C-xxx-xx- x-x |
| Напряжение постоянного тока: от 0 до 5 В | 15 бит | ||||
| 12 бит | Сила постоянного тока: от 0 до 20 мА | ±0,15 % | ±0,35 % | Дополнительная опция с модулем 5305 | |
| 32, 8 каналов ввода, 2 канала вывода | Сила постоянного тока: от 0 до 20 мА Напряжение постоянного тока: от 0 до 5 В | 12 бит | ±0,1 % | ±0,2 % | артикул TBUP4A- xxx- xx-x-x |
| 12 бит | Сила | ±0,05 % | ±0,2 % | Дополнительная | |
| Модификация контроллера SCADAPack, количество каналов ввода/вывода | Диапазоны преобразований аналоговых сигналов/разрядность цифровых сигналов | Пределы допускаемой приведенной (к диапазону преобразований) погрешности преобразований входного/ выходного сигнала при температуре рабочих условий измерений от +24 °C включ. до +26 °C включ. | Пределы допускаемой приведенной (к диапазону преобразований) погрешности преобразований входного/ выходного сигнала при температуре рабочих условий измерений от -40 °C до +24 °C не включ. и св. +26 °C до +70 °C включ. | Примечание | |
| На входе | На выходе | ||||
| постоянного тока: от 0 до 20 мА | опция с модулем 5303 | ||||
| 32, 8 каналов ввода, 2 канала вывода | Сила постоянного тока: от 0 до 20 мА от 4 до 20 мА Напряжение постоянного тока: от 0 до 5 В от 0 до 10 В | 15 бит | ±0,1 % | ±0,2 % | артикул TBUP4-XXX-XX-X- x |
| 12 бит | Сила постоянного тока: от 0 до 20 мА | ±0,05 % | ±0,2 % | Дополнительная опция с модулем 5305 | |
| 334, 334 Е, 8 каналов ввода, 2 канала вывода | Сила постоянного тока: от 0 до 20 мА от 4 до 20 мА | 14 бит | ±0,1 % | ±0,2 % | |
| Напряжение постоянного тока: от 0 до 5 В от 0 до 10 В | 15 бит | ||||
| 12 бит | Сила постоянного тока: от 0 до 20 мА от 4 до 20 мА | ±0,15 % | ±0,35 % | Дополнительная опция | |
| Модификация контроллера SCADAPack, количество каналов ввода/вывода | Диапазоны преобразований аналоговых сигналов/разрядность цифровых сигналов | Пределы допускаемой приведенной (к диапазону преобразований) погрешности преобразований входного/ выходного сигнала при температуре рабочих условий измерений от +24 °C включ. до +26 °C включ. | Пределы допускаемой приведенной (к диапазону преобразований) погрешности преобразований входного/ выходного сигнала при температуре рабочих условий измерений от -40 °C до +24 °C не включ. и св. +26 °C до +70 °C включ. | Примечание | |
| На входе | На выходе | ||||
| 350, 350 Е, 6 каналов ввода, 2 канала вывода | Сила постоянного тока: от 0 до 20 мА Напряжение постоянного тока: от 0 до 10 В | 15 бит | ±0,1 % | ±0,2 % | |
| 12 бит | Сила постоянного тока: от 0 до 20 мА от 4 до 20 мА | ±0,15 % | ±0,35 % | Дополнительная опция | |
| 357, 357 Е, 14 каналов ввода, 2 или 4 канала вывода | Сила постоянного тока: от 0 до 20 мА Напряжение постоянного тока: от 0 до 10 В | 15 бит | ±0,1 % | ±0,2 % | |
| 12 бит | Сила постоянного тока: от 0 до 20 мА от 4 до 20 мА | ±0,15 % | ±0,35 % | Дополнительная опция | |
| 337 Е, 8 каналов ввода, 2 канала вывода | Сила постоянного тока: от 0 до 20 мА от 4 до 20 мА | 14 бит | ±0,1 % | ±0,2 % | |
| Напряжение постоянного | 15 бит | ||||
| Модификация контроллера SCADAPack, количество каналов ввода/вывода | Диапазоны преобразований аналоговых сигналов/разрядность цифровых сигналов | Пределы допускаемой приведенной (к диапазону преобразований) погрешности преобразований входного/ выходного сигнала при температуре рабочих условий измерений от +24 °C включ. до +26 °C включ. | Пределы допускаемой приведенной (к диапазону преобразований) погрешности преобразований входного/ выходного сигнала при температуре рабочих условий измерений от -40 °C до +24 °C не включ. и св. +26 °C до +70 °C включ. | Примечание | |
| На входе | На выходе | ||||
| тока: от 0 до 5 В от 0 до 10 В | |||||
| 12 бит | Сила постоянного тока: от 0 до 20 мА от 4 до 20 мА | ±0,15 % | ±0,35 % | Дополнительная опция | |
| 535 Е, 6 каналов ввода, 2 канала вывода | Сила постоянного тока: от 0 до 20 мА от 4 до 20 мА Напряжение постоянного тока: от 0 до 5 В от 1 до 5 В | 16 бит | ±0,1 % | ±0,2 % | |
| 12 бит | Сила постоянного тока: от 0 до 20 мА от 4 до 20 мА | ±0,15 % | ±0,35 % | Дополнительная опция | |
| 470, 4 канала ввода | Сила постоянного тока: от 0 до 20 мА от 4 до 20 мА Напряжение постоянного тока: от 0 до 5 В от 1 до 5 В | 12 бит | ±0,1 % | ±0,2 % | |
| Модификация контроллера SCADAPack, количество каналов ввода/вывода | Диапазоны преобразований аналоговых сигналов/разрядность цифровых сигналов | Пределы допускаемой приведенной (к диапазону преобразований) погрешности преобразований входного/ выходного сигнала при температуре рабочих условий измерений от +24 °C включ. до +26 °C включ. | Пределы допускаемой приведенной (к диапазону преобразований) погрешности преобразований входного/ выходного сигнала при температуре рабочих условий измерений от -40 °C до +24 °C не включ. и св. +26 °C до +70 °C включ. | Примечание | |
| На входе | На выходе | ||||
| 474, 12 каналов ввода, 2 канала вывода | Сила постоянного тока: от 0 до 20 мА от 4 до 20 мА Напряжение постоянного тока: от 0 до 5 В от 1 до 5 В | 24 бит | ±0,1 % | ±0,2 % | |
| 12 бит | Сила постоянного тока: от 0 до 20 мА от 4 до 20 мА | ±0,15 % | ±0,35 % | ||
| 575, 6 каналов ввода, 2 канала вывода | Сила постоянного тока: от 0 до 20 мА от 4 до 20 мА Напряжение постоянного тока: от 0 до 5 В от 1 до 5 В | 24 бит | ±0,1 % | ±0,2 % | |
| 12 бит | Сила постоянного тока: от 0 до 20 мА от 4 до 20 мА | ±0,15 % | ±0,35 % | Дополнительная опция | |
Таблица 4 - Метрологические характеристики измерительных модулей
| Модуль, количество каналов ввода/ вывода | Диапазоны преобразований аналоговых сигналов/разрядность цифровых сигналов | Пределы допускаемой приведенной (к диапазону преобразований) погрешности преобразований входного/ выходного сигнала при температуре рабочих условий измерений от +24 °C включ. до +26 °C включ. | Пределы допускаемой приведенной (к диапазону преобразований) погрешности преобразований входного/ выходного сигнала при температуре рабочих условий измерений от -40 °C до +24 °C не включ. и св. +26 °C до +70 °C включ. | Примечание | |
| На входе | На выходе | ||||
| 5303, 2 канала вывода | 12 бит | Сила постоянного тока: от 0 до 20 мА | ±0,05 % | ±0,2 % | |
| 5304, 4 канала вывода | 12 бит | Сила постоянного тока: от 0 до 20 мА от 4 до 20 мА Напряжение постоянного тока: от 0 до 5 В от 1 до 5 В | ±0,05 % | ±0,2 % | |
| 5506, 8 каналов ввода | Сила постоянного тока: от 0 до 20мА от 4 до 20 мА Напряжение постоянного тока: от 0 до 5 В от 1 до 5 В | 15 бит | ±0,1 % | ±0,2 % | |
| 5502, 8 каналов ввода | Сила постоянного тока: от -20 до +20 мА Напряжение постоянного тока: от-10 до +10 В | 13 бит | ±0,1 % | ±0,2 % | |
| Модуль, количество каналов ввода/ вывода | Диапазоны преобразований аналоговых сигналов/разрядность цифровых сигналов | Пределы допускаемой приведенной (к диапазону преобразований) погрешности преобразований входного/ выходного сигнала при температуре рабочих условий измерений от +24 °C включ. до +26 °C включ. | Пределы допускаемой приведенной (к диапазону преобразований) погрешности преобразований входного/ выходного сигнала при температуре рабочих условий измерений от -40 °C до +24 °C не включ. и св. +26 °C до +70 °C включ. | Примечание | |
| На входе | На выходе | ||||
| 5410, 4 канала ввода | Импульсный сигнал: от 0 до 232 имп. | 32 бит | Абсолютная погрешность преобразований: ±2 имп. | Амплитуда импульса от 3 до 28 В, частота до 10 кГц, минимальная длительность 50 мкс. При выключенных фильтрах. | |
| 5601, 5601А, 8 каналов ввода, 2 канала вывода | Сила постоянного тока: от 0 до 20 мА | 15 бит | ±0,1 % | ±0,2 % | |
| Напряжение постоянного тока: от 0 до 5 В | |||||
| 12 бит | Сила постоянного тока: от 0 до 20 мА | ±0,05 % | ±0,2 % | С дополнительно установленным модулем 5303 | |
| 5604, 9 каналов ввода, 2 канала вывода | Сила постоянного тока: от 0 до 20 мА | 14 бит | ±0,1 % | ±0,2 % | |
| Напряжение постоянного тока: от 0 до 10 В | 15 бит | ±0,1 % | ±0,2 % | ||
| Напряжение постоянного тока: от 0 до 32,768 В | 10 бит | ±0,25 % | ±1 % | ||
| 12 бит | Сила постоянного тока: | ±0,15 % | ±0,25 % | Дополнительная опция с модулем 5305 | |
| Модуль, количество каналов ввода/ вывода | Диапазоны преобразований аналоговых сигналов/разрядность цифровых сигналов | Пределы допускаемой приведенной (к диапазону преобразований) погрешности преобразований входного/ выходного сигнала при температуре рабочих условий измерений от +24 °C включ. до +26 °C включ. | Пределы допускаемой приведенной (к диапазону преобразований) погрешности преобразований входного/ выходного сигнала при температуре рабочих условий измерений от -40 °C до +24 °C не включ. и св. +26 °C до +70 °C включ. | Примечание | |
| На входе | На выходе | ||||
| от 0 до 20 мА от 4 до 20 мА | |||||
| 5606, 8 каналов ввода, 2 канала вывода | Сила постоянного тока: от 0 до 20 мА от 4 до 20 мА | 14 бит | ±0,1 % | ±0,2 % | |
| Напряжение постоянного тока: от 0 до 10 В от 0 до 5 В | 15 бит | ±0,1 % | ±0,2 % | ||
| 12 бит | Сила постоянного тока: от 0 до 20 мА от 4 до 20 мА | ±0,15 % | ±0,35 % | Дополнительная опция | |
| 5607, 8 каналов ввода, 2 канала вывода | Сила постоянного тока: от 0 до 20 мА от 4 до 20 мА | 14 бит | ±0,1 % | ±0,2 % | |
| Напряжение постоянного тока: от 0 до 5 В от 0 до 10 В | 15 бит | ±0,1 % | ±0,2 % | ||
| 12 бит | Сила постоянного тока: от 0 до 20 мА от 4 до 20 мА | ±0,15 % | ±0,35 % | Дополнительная опция | |
| 5305, 2 канала вывода | 12 бит | Сила постоянного тока: | ±0,15 % | ±0,25 % | Дополнительная опция |
| Модуль, количество каналов ввода/ вывода | Диапазоны преобразований аналоговых сигналов/разрядность цифровых сигналов | Пределы допускаемой приведенной (к диапазону преобразований) погрешности преобразований входного/ выходного сигнала при температуре рабочих условий измерений от +24 °C включ. до +26 °C включ. | Пределы допускаемой приведенной (к диапазону преобразований) погрешности преобразований входного/ выходного сигнала при температуре рабочих условий измерений от -40 °C до +24 °C не включ. и св. +26 °C до +70 °C включ. | Примечание | |
| На входе | На выходе | ||||
| от 0 до 20 мА | |||||
| 6601, 6 каналов ввода, 2 канала вывода | Сила постоянного тока: от 0 до 20 мА от 4 до 20 мА | 24 бит | ±0,1 % | ±0,2 % | |
| Напряжение постоянного тока: от 0 до 5 В от 1 до 5 В | 24 бит | ||||
| 12 бит | Сила постоянного тока: от 0 до 20 мА от 4 до 20 мА | ±0,15 % | ±0,35 % | ||
| 6602, 8 каналов ввода, 4 канала вывода | Сила постоянного тока: от 0 до 20 мА от 4 до 20 мА | 24 бита | ±0,1 % | ±0,2 % | |
| 16 бит | Сила постоянного тока: от 0 до 20 мА от 4 до 20 мА | ±0,15 % | ±0,35 % | Дополнительная опция | |
| 6607, 8 каналов ввода, 2 канала вывода | Сила постоянного тока: от 0 до 20 мА от 4 до 20 мА | 24 бита | ±0,1 % | ±0,2 % | |
| Напряжение постоянного тока: от 0 до 5 В от 1 до 5 В | |||||
| Модуль, количество каналов ввода/ вывода | Диапазоны преобразований аналоговых сигналов/разрядность цифровых сигналов | Пределы допускаемой приведенной (к диапазону преобразований) погрешности преобразований входного/ выходного сигнала при температуре рабочих условий измерений от +24 °C включ. до +26 °C включ. | Пределы допускаемой приведенной (к диапазону преобразований) погрешности преобразований входного/ выходного сигнала при температуре рабочих условий измерений от -40 °C до +24 °C не включ. и св. +26 °C до +70 °C включ. | Примечание | |
| На входе | На выходе | ||||
| 12 бит | Сила постоянного тока: от 0 до 20 мА от 4 до 20 мА | ±0,15 % | ±0,35 % | ||
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания от источника постоянного тока, В | от 11 до 30 |
| Потребляемая мощность, Вт, не более: | |
| - для модификации 32 | 10,8 |
| - для модификаций 330, 330 Е, 334, 334 Е, 337 Е | 7 |
| - для модификаций 350, 357 | 12 |
| - для модификаций 470, 474 | 8,4 |
| - для модификации 570 | 9,2 |
| - для модификации 575 | 9,1 |
| - для модификаций 350 Е, 357 Е | 12 |
| - для модификаций 530 Е, 535 Е | 8,7 |
| Габаритные размеры (ширинахвысотахглубина), мм, не более: | |
| - для модификации 32 (артикул TBUP4-xxx-xx-x-x, TBUP4A-xxx- xx-x-x) | 213х155х72 |
| - для модификации 32 (артикул TBUP4B-xxx-xx-x-x, TBUP4C-xxx-xx-x-x) | 213x164x72 |
| - для модификаций 330, 330 Е | 144x140x47 |
| - для модификаций 334, 334 Е | 144x181x66 |
| - для модификации 337 Е | 212x181x66 |
| - для модификаций 350, 350 Е | 212x141x47 |
| - для модификаций 357, 357 Е | 212x181x66 |
| - для модификации 470 | 142x127x67 |
| - для модификации 474 | 142x166x88 |
| - для модификации 570 | 151x135x75 |
| - для модификации 575 | 151x183x87 |
| - для модификации 530 Е | 151x135x75 |
| - для модификации 535 Е | 151x183x87 |
| Наименование характеристики | Значение |
| Масса, кг, не более: - для модификации 32 | 1,6 |
| - для модификаций 330, 330 Е | 0,9 |
| - для модификаций 334, 334 Е | 1,6 |
| - для модификации 337 Е | 1,2 |
| - для модификаций 350, 350 Е | 1,2 |
| - для модификаций 357, 357 Е | 1,2 |
| - для модификации 470 | 0,8 |
| - для модификации 474 | 1,2 |
| - для модификации 570 | 0,8 |
| - для модификации 575 | 1,2 |
| - для модификации 530 Е | 0,8 |
| - для модификации 535 Е | 1,2 |
| Рабочие условия измерений: - температура окружающей среды, °С | от -40 до +70 |
| - относительная влажность, % | от 5 до 95 |
| Средняя наработка на отказ, ч | 200000 |
| Средний срок службы, лет | 22 |
наносится на титульный лист руководства по эксплуатации типографским способом, на маркировочную наклейку на боковую панель контроллера любым технологическим способом.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Контроллер SCADAPack | - | 1 шт.* |
| Руководство по эксплуатации | - | 1 экз. |
| * - комплектация в зависимости от заказа | ||
приведены в разделе «Работа контроллера» руководства по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 •IO-16 до 100 А»;
«Контроллеры SCADAPack. Стандарт предприятия».
| Зарегистрировано поверок | 33 |
| Поверителей | 5 |
| Актуальность данных | 26.10.2025 |
