| Номер в госреестре | 86464-22 |
| Наименование СИ | Приборы для отбора проб воздуха |
| Обозначение типа СИ | ПА-200М |
| Изготовитель | Общество с ограниченной ответственностью "ЭКОТЕХ-Урал" (ООО "ЭКОТЕХ-Урал"), г. Екатеринбург |
| Год регистрации | 2022 |
| Срок свидетельства | 19.08.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы для отбора проб воздуха ПА-200М предназначены для отбора проб биологических аэрозолей при заданном объёмном расходе для последующего аналитического контроля.
Принцип действия приборов для отбора проб воздуха ПА-200М (далее - приборы) основан на протягивании воздуха через многосопловый импактор на чашку микробиологическую Петри с питательной средой с помощью встроенного в прибор малогабаритного центробежного вентилятора и измерении этой пробы. Аэрозольные частицы, содержащиеся в отобранной пробе воздуха, импактируются на плотную питательную среду. При достижении заданного объёма приборы автоматически выключаются. Значение объёма отбираемой пробы биологических аэрозолей пропорционально времени отбора и расходу.
Конструктивно приборы состоят из побудителя расхода (малогабаритный центробежный вентилятор), многосоплового импактора, контроллера и аккумуляторной батареи.
Приборы обеспечивают отбор проб аэрозолей на плотную питательную среду импак-ционным осаждением. Контроллер обеспечивает программирование объёма пробы воздуха, индикацию разряда аккумуляторной батареи, контроль напряжения аккумуляторной батареи, автоматическое отключение при отборе заданного объёма пробы воздуха.
Приборы могут быть выполнены в пластиковом или металлическом корпусе, цвета корпуса определяются изготовителем.
Заводской номер приборов наносится на маркировочную табличку, закрепленную на нижней панели приборов, фотохимическим способом и имеет числовой формат.
Конструкцией приборов не предусмотрена возможность нанесения знака поверки.

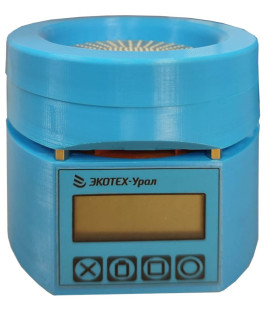

Общий вид приборов представлен на рисунке 1. Места нанесения заводского номера и знака утверждения типа, схема пломбирования от несанкционированного доступа представлены на рисунке 2.
Место нанесения заводского номера
Приборы имеют встроенное программное обеспечение (далее - ПО). Идентификационные данные метрологически значимой части ПО приведены в таблице 1. Конструкция приборов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | АРО |
| Номер версии (идентификационный номер) ПО | не ниже П10 |
| Цифровой идентификатор ПО | - |
| Таблица 2 - Метрологические и основные технические характеристики | |
| Наименование характеристики | Значение |
| Диапазон номинальных значений расхода1, дм3/мин | от 200 до 300 |
| Пределы допускаемой относительной погрешности воспроизведения расхода, % | ±10 |
| Объем отбираемой пробы, дм3 | 50; 100; 250; 500; 1000 |
| Вид индикации | ЖК2 |
| Параметры электрического питания: - напряжение постоянного тока, В - напряжение переменного тока, В - частота переменного тока, Г ц | 4,2; 8,4 от 187 до 242 от 49 до 51 |
| Потребляемая мощность, В-А, не более | 15 |
| Габаритные размеры, мм, не более: - диаметр - высота | 150 150 |
| Масса, кг, не более | 1 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при температуре не более 25 °С, %, не более - атмосферное давление, кПа | от 10 до 35 80 от 84,0 до 106,7 |
| Средняя наработка на отказ, ч | 10000 |
| Средний срок службы, лет | 6 |
| Примечания: Номинальное значение расхода приводится в руководстве по эксплуатации прибора 2ЖК - жидкокристаллический индикатор | |
наносится на титульный лист руководства по эксплуатации типографским способом и на нижнюю панель приборов способом наклеивания на маркировочную табличку.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Прибор для отбора проб воздуха | ПА-200М | 1 шт. |
| Зарядное устройство | - | 1 шт. |
| Руководство по эксплуатации | ЦАПР 40.00.00.000 РЭ | 1 экз. |
Приведены в пункте 1.4 руководства по эксплуатации ЦАПР 40.00.00.000 РЭ.
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Приказ Росстандарта от 29 декабря 2018 г. № 2825 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
ТУ 9443-010-39906142-2021 Приборы для отбора проб воздуха ПА-200М. Технические
условия.
Правообладатель
Общество с ограниченной ответственностью «ЭКОТЕХ-Урал»
(ООО «ЭКОТЕХ-Урал»)
ИНН 6658036938
