| Номер в госреестре | 86401-22 |
| Наименование СИ | Измерители радиоактивности и уровня накопленной дозы радиации |
| Обозначение типа СИ | Quantum |
| Изготовитель | Общество с ограниченной ответственностью "СОЭКС-ГЛОБАЛ" (ООО "СОЭКС-ГЛОБАЛ"), г. Москва |
| Год регистрации | 2022 |
| Срок свидетельства | 10.08.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители радиоактивности и уровня накопленной дозы радиации Quantum (далее - измерители) предназначены для измерений мощности амбиентного эквивалента дозы (МАЭД), амбиентного эквивалента дозы (АЭД) гамма-излучения и индикации потока бета-излучения.
Конструктивно измеритель выполнен в пластмассовом корпусе, в котором расположены узлы детекторов излучения, электронные узлы обработки информации, поступающей с детекторов излучения, блок питания детекторов, цветной TFT-дисплей для отображения информации.
В качестве детекторов излучения использованы два счётчика Гейгера-Мюллера типа СБМ-20-1. Принцип действия измерителей основан на преобразовании непрерывного гамма-излучения от окружающей среды в импульсную последовательность, частота следования импульсов в которой на выходе узла детекторов пропорциональна МАЭД. Импульсы, генерируемые каждой измерительной трубкой счётчиков Гейгера-Мюллера, подсчитываются независимо.
Предусмотрены звуковая индикация превышения предельно допустимых значений МАЭД и отображение данных об уровне излучения в виде графика за последний час.
Измерители имеют возможность подключения к персональному компьютеру через интерфейс USB для просмотра текущих измерений, истории измерения МАЭД, настройки измерителя.
Измерители имеют цветной графический интерфейс на русском, английском, немецком и французском языках. Предусмотрены часы и будильник.
Серийный номер, идентифицирующий каждый экземпляр средства измерений по системе нумерации предприятия-изготовителя, наносится в батарейном отсеке под аккумулятором.
Нанесение знака поверки на измеритель не предусмотрено.

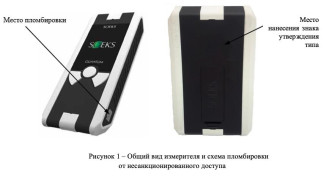

Общий вид и место пломбирования измерителей от несанкционированного доступа представлены на рисунке 1.
Программное обеспечение измерителя состоит из:
1) встроенного ПО, являющегося метрологически значимой частью, которое загружается по технологическому USB-порту в энергонезависимую память измерителя на стадии производства.
2) прикладного ПО «Soeks Менеджер Устройств», носящего служебный характер, в измерениях не участвующего и не влияющего на метрологические характеристики средства измерений.
Конструкция измерителя исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты встроенного программного обеспечения - «высокий», прикладного ПО «Soeks Менеджер Устройств» - «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО: | |
| встроенное ПО | отсутствует |
| прикладное ПО | «Soeks Менеджер устройств» |
| Номер версии (идентификационный номер) ПО | |
| встроенное ПО | 1.ХХ |
| прикладное ПО | 2.5.Х.Х |
| Цифровой идентификатор ПО | |
| встроенное ПО | отсутствует |
| прикладное ПО | отсутствует |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений мощности амбиентного эквивалента дозы (МАЭД) гамма-излучения, мкЗв/ч | от 0,1 до 1000 |
| Пределы допускаемой относительной погрешности измерений мощности амбиентного эквивалента дозы (МАЭД) гамма-излучения, % | ±30 |
| Диапазон измерений амбиентного эквивалента дозы (АЭД) гамма-излучения, Зв - режим измерений - режим индикации | от 0 до 0,005 от 0,005 до 50 |
| Пределы допускаемой относительной погрешности измерений амбиентного эквивалента дозы (АЭД) гамма-излучения (в режиме измерений), % | ±30 |
| Диапазон индикации потока бета-излучения по 90Sr+90Y, частиц/(см2' мин) | от 10 до 105 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа - естественный радиационный фон, мкЗв/ч, не более | от +15 до +25 от 30 до 80 от 84,0 до 106,7 0,2 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Время установления рабочего режима при фоне до 10 мкЗв/ч, с, не более | 60 |
| Время установления рабочего режима при фоне более 10 мкЗв/ч, с, не более | 30 |
| Время непрерывной работы при питании от одного комплекта элементов, ч, не менее | 32 |
| Скорость измерения МАЭД, с, более | 5 |
| Диапазон регистрируемых энергий гамма-излучения, МэВ | от 0,66 до 1,25 |
| Диапазон регистрируемых энергий бета-излучения, МэВ | от 2,0 до 3,0 |
| Питание осуществляется от двух элементов типоразмера ААА, напряжением, В - от элементов питания - от разъёма USB | от 1,9 до 3,2 от 4,5 до 5,5 |
| Нестабильность показаний за 8 ч непрерывной работы, %, не более | ±15 |
| Габаритные размеры (ширинахвысотахглубина), мм, не более | 51x130x18 |
| Масса (без элементов питания), г, не более | 71 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +15 до +25 |
| - относительная влажность, % | от 30 до 80 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| - естественный радиационный фон, мкЗв/ч, не более | 0,2 |
Знак утверждения типа наносится на табличку с тыльной стороны корпуса измерителя методом наклейки и на титульный лист паспорта НУЛС.414313.008ПС типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измеритель радиоактивности и уровня накопленной дозы радиации Quantum | - | 1 шт. |
| Руководство по эксплуатации | НУЛС.414313.008РЭ | 1 экз. |
| Паспорт | НУЛС.414313.008ПС | 1 экз. |
| Элементы питания NiMH-ААА | - | 2 шт. |
| Кабель USB | - | 1 шт. |
| Зарядное устройство SOEKS | - | 1 шт. |
| Коробка упаковочная с вкладышем | - | 1 шт. |
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации НУЛС.414313.008РЭ.
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия;
ГОСТ 28271-89 Приборы радиометрические и дозиметрические носимые. Общие технические требования и методы испытаний;
Приказ Росстандарта от 31 декабря 2020 г. № 2314 «Об утверждении государственной поверочной схемы для средств измерений кермы в воздухе, мощности кермы в воздухе, экспозиционной дозы, мощности экспозиционной дозы, амбиентного, направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы и потока энергии рентгеновского и гамма-излучений»;
НУЛС.414313.008ТУ Измеритель радиоактивности и уровня накопленной дозы радиации Quantum. Технические условия.
Правообладатель
Общество с ограниченной ответственностью «СОЭКС-ГЛОБАЛ»
(ООО «СОЭКС-ГЛОБАЛ»)
ИНН 7720849908
111123, г. Москва, ш. Энтузиастов, д. 56 стр. 24, этаж/комнаты 1/№1, №4.
Телефон: 8 (495) 260-99-50 Факс: 8 (495) 260-99-50 Web-сайт: https://soeks.ru/
| Зарегистрировано поверок | 1378 |
| Поверителей | 29 |
| Актуальность данных | 07.06.2025 |
