| Номер в госреестре | 86281-22 |
| Наименование СИ | Счетчики универсальные крыльчатые |
| Обозначение типа СИ | WASSERUHR |
| Изготовитель | Общество с ограниченной ответственностью "ВЭТ ТЕХНОЛОДЖИ" (ООО "ВЭТ ТЕХНОЛОДЖИ"), г. Краснодар |
| Год регистрации | 2022 |
| Срок свидетельства | 27.07.2027 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики универсальные крыльчатые WASSERUHR (далее - счетчики) предназначены для измерений объема холодной питьевой по СанПиН 2.1.4.1074-01 и сетевой воды по СНиП 41-02-2003, протекающей в подающих или обратных трубопроводах систем теплоснабжения, системах холодного и горячего водоснабжения в жилых домах, а также в других промышленных зданиях.
Принцип действия счетчиков основан на измерении числа оборотов крыльчатки, вращающейся под воздействием потока протекающей воды. Скорость вращения крыльчатого преобразователя пропорциональна расходу воды. Вращение оси крыльчатки через магнитную муфту передается счетному механизму, по показаниям которого определяют объем воды, прошедшей через счетчик.
Счетчики состоят из крыльчатого преобразователя расхода и счетного механизма. Счетный механизм содержит масштабирующий редуктор со стрелочным и роликовым указателями объема. Сухой, герметизированный в отдельной полости, счетный механизм преобразует число оборотов крыльчатки в показания отсчетного устройства, выраженные в м3.
Счетчики имеют исполнение счетного механизма, подготовленное под установку магнитоуправляемого контакта (геркон). Установленные на эти приборы магнитоуправляемые контакты формируют выходные импульсные сигналы, пропорциональные объему воды, проходящей через счетчик. Счетчики могут устанавливаться на горизонтальных или на вертикальных трубопроводах.
Счетчики выпускаются в трех модификациях: WASSERUHR-ETW, WASSERUHR-ET, WASSERUHR-TT, которые отличаются друг от друга внешним видом. В модификациях WASSERUHR-ETW, WASSERUHR-ЕТ, предусмотрена возможность установки на счетный механизм магнитоуправляемого контакта.
Защита от несанкционированного доступа к внутренним элементам счетчиков обеспечивается неразборной конструкцией, в которой предусмотрено защитное кольцо, с помощью которого счетный механизм крепится к корпусу крыльчатого преобразователя. Кольцо препятствует получению доступа к внутренним элементам счетчика без видимого повреждения.
В модификации WASSERUHR-TT счетный механизм крепится к корпусу крыльчатого преобразователя с помощью кольца, которое подлежит пломбировке.
Общий вид счетчиков представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

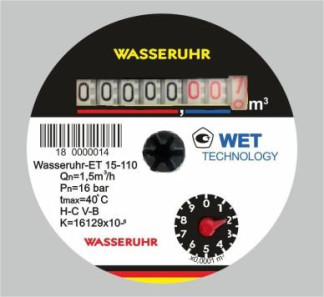

Заводские номера счетчиков универсальных крыльчатых WASSERUHR наносятся на лицевую панель отсчетного устройства в числовом формате методом лазерной гравировки в соответствии с рисунком 3.
в)
Таблица 1- Метрологические характеристики
| Наименование характеристики | Значение |
| Диаметр условный (Ду) | 15 |
| Минимальный расход Qmin, м3/ч | |
| Для класса А | 0,06 |
| Для класса В | 0,03 |
| Для класса С | 0,015 |
| Переходный расход Qt, м3/ч | |
| Для класса А | 0,15 |
| Для класса В | 0,12 |
| Для класса С | 0,0225 |
| Номинальный расход Qn, м3/ч | 1,5 |
| Максимальный расход Qmax, м3/ч | 3 |
| Порог чувствительности, м3/ч | 0,012 |
| Пределы допускаемой относительной погрешности | |
| измерений объёма, в диапазонах расходов, %: | |
| Qmin < Q < Qt | ±5 |
| Qt < Q < Qmax | ±2 |
| Таблица 2 - Основные технические характеристики | |
| Наименование характеристики | Значение |
| Диаметр условный (Ду) | 15 |
| Максимальное рабочее давление, МПа | 1,6 |
| Потеря давления, МПа, не более | 0,1 |
| Диапазон температур измеряемой среды, °С | от +5 до +90 |
| Емкость индикаторного устройства, м3 | 99999 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +5 до +60 |
| - относительная влажность воздуха, без конденсата, % | от 5 до 95 |
| - атмосферное давление, кПа | от 90 до 110 |
| Габаритные размеры, мм, не более | |
| -длина | 80(110) |
| -ширина | 70 |
| -высота | 80 |
| Присоединительная резьба по ГОСТ 6357-81 | G % |
| Масса, кг, не более | 0,45 |
| Средний срок службы, лет | 12 |
| Средняя наработка на отказ, ч | 100000 |
наносится на лицевую панель отсчетного устройства счетчика методом лазерной гравировки, как показано на рисунке 3, и на титульный лист паспорта счетчика типографским способом.
Таблица 3- Комплектность средства измерений
| Наименование | Количество |
| Счетчик универсальный крыльчатый WASSERUHR | 1 шт. |
| Присоединительный комплект (по заказу потребителя) | 1 шт. |
| Магнитоуправляемый контакт (геркон) с проводом (по заказу потребителя) | 1 шт. |
| Упаковка | 1 шт. |
| Паспорт | 1 экз. |
приведены в п. 5.3 паспорта.
Приказ Росстандарта от 7 февраля 2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости;
ТУ 26.51.63-001-70027176-2022 «Счетчики универсальные крыльчатые WASSERUHR». Технические условия».
Правообладатель
Общество с ограниченной ответственностью «ВЭТ ТЕХНОЛОДЖИ»
(ООО « ВЭТ ТЕХНОЛОДЖИ »)
ИНН: 2311331672
Адрес: 350024, Россия, Краснодарский край, г. Краснодар, ул. им. Петра Метальникова д. 28, кв. 163
Тел.: +7 961 591 54 60 E-mail: wettechnology@yandex.ru
