| Номер в госреестре | 86203-22 |
| Наименование СИ | Комплексы измерительные тепловизионные |
| Обозначение типа СИ | Барьер Термо ТМЮ |
| Изготовитель | Общество с ограниченной ответственностью "Телеком-Монтаж-Юг" (ООО "ТМЮ"), г. Краснодар |
| Год регистрации | 2022 |
| Срок свидетельства | 18.07.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы измерительные тепловизионные Барьер Термо ТМЮ предназначены для неконтактных измерений пространственного распределения температуры поверхностей объектов по их собственному тепловому излучению и отображения этого распределения на экране персонального компьютера совместно с изображением в видимом диапазоне.
Конструктивно комплексы измерительные тепловизионные Барьер Термо ТМЮ (далее комплексы) состоят из тепловизора и IP видеокамеры, установленных внутри металлического корпуса параллельно друг другу. Комплексы не имеют встроенного экрана и для отображения и сохранения полученной информации подключаются к персональному компьютеру (ПК) по протоколу TCP/IP.
Комплексы являются оптико-электронными измерительными приборами, принцип действия которых основан на фиксировании инфракрасного (теплового) электромагнитного излучения, исходящего от каждого нагретого объекта. Через оптическую систему на приёмник, представляющий собой неохлаждаемую микроболометрическую матрицу, фокусируется инфракрасное (тепловое) электромагнитное излучение. Далее инфракрасное (тепловое) электромагнитное излучение посредством электронного блока преобразуется в цифровой сигнал. Цифровой сигнал после математической обработки отображается в виде термограммы на экране персонального компьютера.
Термограмма представляет собой спектрозональную картину, отображающую распределение температуры на поверхности объекта или на границе разделения различных сред. Измерение температуры осуществляется в любой точке термограммы, значение температуры отображается в цифровой форме. При этом размеры отображаемой поверхности объекта на термограмме определяются угловым полем зрения комплекса.
В комплексах предусмотрена возможность установки значения излучательной способности объекта измерения температуры в зависимости от измеряемой температуры объекта.
К данному типу комплексов относятся три модификации Барьер Термо ТМЮ-384, Барьер Термо ТМЮ-640, Барьер Термо ТМЮ-640-Р. Модификации отличаются разрешением тепловизора, техническими характеристиками и рабочими условиями применения.
Нанесение знака поверки на комплекс не предусмотрено.
Серийный номер, обеспечивающий идентификацию каждого экземпляра средства измерений, печатается на индивидуальной этикетке и имеет цифровое обозначение.

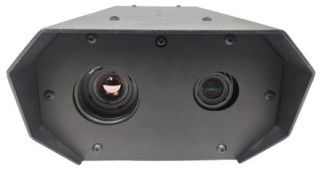

Общий вид средства измерений приведен на рисунках 1-3.
ООО .TWO. 2022 г. /!\ ГПГ
IEEE M2.3af(POE>, IEEE W2.J«1(Po*+); SO Вт; IP 30; (к;) frffl
ТУ 2*л.в1-010-2«0м»»-2021 Серийный номер-0001 V J LIIL
| Место нанесения | Место нанесения знака | |
| серийного номера | утверждения типа |
Рисунок 4 - Место нанесения заводского номера и знака утверждения типа
Внутреннее (встроенное) программное обеспечение (ПО) устанавливается при изготовлении комплексов и не имеет возможности к считыванию и модификации. Информация о метрологически значимой части ПО пользователю не доступна.
Конструкция комплексов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты встроенного программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные внешнего программного обеспечения
| Модификация комплекса | Барьер Термо Барьер Термо Барьер Термо ТМЮ-384 ТМЮ-640 ТМЮ-640-Р |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Барьер ТЕРМО |
| Номер версии (идентификационный номер) ПО | не ниже V4.00 |
| Цифровой идентификатор ПО | - |
| Модификация комплекса | Барьер Термо Барьер Термо Барьер Термо ТМЮ-384 ТМЮ-640 ТМЮ-640-Р |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | FirmWare |
| Номер версии (идентификационный номер) ПО | не ниже 4.48.2.3.5.3 |
| Цифровой идентификатор ПО | - |
Таблица 3 - Метрологические характеристики_
| Модификация комплекса | Барьер Термо ТМЮ-384 | Барьер Термо ТМЮ-640 | Барьер Термо ТМЮ-640-Р |
| Наименование характеристики | Значение | ||
| Диапазон измерений температуры, °С | от -10 до +120 | ||
| Пределы допускаемой абсолютной погрешности измерений температуры, °С - в диапазоне от -10 °С до 0 °С включ. - в диапазоне св. 0 °С до +100 °С включ. - в диапазоне св. +100 °С до +120 °С | ±2 ±1 ±2 | ||
| Температурная чувствительность (при +30 °С), °С, не более | 0,04 | ||
| Угол поля зрения, градус, не менее | 18х 14 | 30x23 | 30x24 |
| Таблица 4 - Технические характеристики | |||
| Модификация комплекса | Барьер Термо ТМЮ-384 | Барьер Термо ТМЮ-640 | Барьер Термо ТМЮ-640-Р |
| Наименование характеристики | Значение | ||
| Разрешение ИК-детектора, пиксели | 384x288 | 640x480 | 640x512 |
| Спектральный диапазон, мкм | от 8 до 14 | ||
| Габаритные размеры (высотахширинахглубина), мм | 315x110x180 | ||
| Рабочие условия применения: - температура окружающей среды, °С | от +10 до +40 | от -10 до +50 | |
| П р и м е ч а н и е - предельные отклонения габаритных размеров ±5 мм | |||
наносится на титульный лист руководства по эксплуатации и на индивидуальную этикетку в соответствии с рисунком 4.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Комплекс измерительный тепловизионный Барьер Термо ТМЮ | Модификация в соответствии с заказом | 1 шт. |
| Руководство по эксплуатации | В соответствии с заказом | 1 экз. |
| Монтажный комплект | - | 1 шт. |
| Паспорт | - | 1 экз. |
| Инструкция по установке программного обеспечения «Барьер ТЕРМО» | - | 1 экз. |
| Флеш-накопитель с программным обеспечением | - | 1 шт. |
приведены в пункте «Принципы работы комплекса» руководства по эксплуатации.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ТУ 26.51.51.-017-26099208-2022 Комплексы измерительные тепловизионные Барьер Термо ТМЮ. Технические условия
Правообладатель
Общество с ограниченной ответственностью «Телеком-Монтаж-Юг» (ООО «ТМЮ») ИНН 2308083966
Адрес: 344019, г. Ростов на Дону, ул. Ченцова, д. 7
| Зарегистрировано поверок | 17 |
| Поверителей | 2 |
| Актуальность данных | 06.12.2024 |
