| Номер в госреестре | 85975-22 |
| Наименование СИ | Комплекты задатчиков давления |
| Обозначение типа СИ | КЗД-01 |
| Изготовитель | Акционерное общество "Государственный Рязанский приборный завод" (АО "ГРПЗ"), г. Рязань |
| Год регистрации | 2022 |
| Срок свидетельства | 01.07.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекты задатчиков давления КЗД-01 (далее - комплект КЗД-01) предназначены для воспроизведения дискретных значений внутриглазного давления (далее - ВГД) 5,0, 20,0, 40,0 и 60,0 мм рт.ст. и могут быть применены к медицинским приборам, принцип измерения давления у которых основан на определении упругости тела, в том числе для поверки, испытаний и контроля «Тонометра внутриглазного давления через веко цифрового портативного ТГДц-01 «ПРА».
Принцип действия задатчиков давления, входящих в состав комплекта задатчиков давления КЗД-01 основан на создании давления упругостью пружины, сжатой нормированной силой.
Комплект КЗД-01 состоит из четырех задатчиков давления с индексами «5», «20», «40», «60», соответствующим значениям давления 5,0; 20,0; 40,0 и 60,0 мм рт.ст. соответственно. Каждому значению давления соответствует нормированная сила, обеспечивающая сжатие пружины задатчика давления на расстояние (2,50±0,05) мм.
Комплект КЗД-01 также содержит четыре подставки с аналогичными индексами, винт М3, щетку.

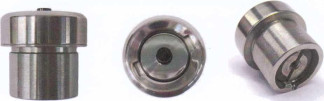

В задатчик давления (см. рисунок 1) входят следующие детали: корпус (1), втулка (2), вставка (3), пружина (4), винт (5).
Торцевая часть (7) вставки служит для взаимодействия со штоком медицинского прибора и передачи усилия на него со стороны пружины. Вставка выполнена из изолирующего материала.
Установочная площадка (6) задатчика давления служит для установки на нее наконечника медицинского прибора. Линейный размер от уровня торцевой части вставки до уровня установочной площадки задатчика давления составляет (2,50±0,05) мм.
Винт (5) служит для регулировки силы сжатия пружины.
Винт М3, входящий в состав комплекта КЗД-01, предназначен для фиксации вставки задатчиков давления с целью предотвращения перемещения ее при измерении линейного размера (2,50±0,05 мм) от уровня торцевой части вставки до уровня установочной площадки задатчика давления. С этой целью винт М3 вворачивается в резьбовое отверстие (8) до упора со вставкой (3).
Подставка (см. рисунок 2) служит для обеспечения установки задатчика давления, имеет фиксирующий винт и амортизационную шайбу. При сборке перед использованием задатчика
Лист № 2 Всего листов 6
давления по назначению необходимо следить, чтобы его индекс совпадал с индексом подставки, в которую он устанавливается.
Щетка, входящая в состав комплекта КЗД-01, предназначена для профилактической очистки штокового механизма медицинского прибора.
Все составные части комплекта КЗД-01 помещены в футляр (см. рисунок 3в).
Общий вид задатчиков давления и комплекта КЗД-01 в сборе представлены на рисунках
1-3.
Маркировка комплекта КЗД-01 содержит следующую информацию: товарный знак предприятия-изготовителя, наименование и обозначение типа комплекта, заводской номер, дата выпуска, знак утверждения типа средств измерений, обозначение технических условий (см. рисунок 3 а).
Маркировка комплекта КЗД-01 наносится на бирку, выполненную на самоклеящейся пластиковой пленке, методом цифровой лазерной печати. Затем бирка наклеивается на основание корпуса футляра.
отсутствует.
| Наименование характеристики | Значение |
| Номинальные значения ВГД задатчиков давления, мм рт. ст. с индексом «5» | 5,0 |
| с индексом «20» | 20,0 |
| с индексом «40» | 40,0 |
| с индексом «60» | 60,0 |
| Пределы допускаемой абсолютной погрешности измерений значений ВГД задатчиков давления, мм рт. ст. с индексом « 5» | ±1,3 |
| с индексом «20» | ±1,5 |
| с индексом «40» | ±1,5 |
| с индексом «60» | ±1,5 |
| Диапазон воспроизведения ВГД, мм рт.ст. | от 5 до 60 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Линейное расстояние между торцом вставки и установочной площадкой задатчиков давления, мм | 2,50±0,05 |
| Пределы допускаемой абсолютной погрешности измерений расстояния между торцом вставки и установочной площадкой задатчиков давления, мм | ±0,05 |
| Сила сжатия пружины задатчиков давления на (2,50±0,05) мм находится в пределах, мН с индексом « 5» с индексом «20» с индексом «40» с индексом «60» | от 292,47 до 318,94 от 519,57 до 546,03 от 762,31 до 802,49 от 898,11 до 938,29 |
| Габаритные размеры футляра, мм, не более | 340,0x275,5x85,5 |
| Масса комплекта КЗД-01 в футляре, кг, не более | 2,6 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % - атмосферное давление, мм рт.ст. | от +15 до +35 от 45 до 80 от 630 до 800 |
| Средний срок службы, лет, не менее Средняя наработка на отказ, ч, не менее | 5 1000 |
наносится на бирку методом цифровой лазерной печати, которая наклеивается на футляр, а также на этикетку, наклеиваемую на коробку, изготовленную типографским способом.
приведена в таблице 3.
| Наименование | Обозначение | Кол. | Примечание |
| Задатчик давления с индексом «20» | БИРМ.404711.005 | 1 | - |
| Задатчик давления с индексом «5» | БИРМ.404711.005-01 | 1 | - |
| Задатчик давления с индексом «40» | БИРМ.404711.005-02 | 1 | - |
| Задатчик давления с индексом «60» | БИРМ.404711.005-03 | 1 | - |
| Подставка с индексом «20» | БИРМ.301156.002 | 1 | - |
| Подставка с индексом «5» | БИРМ.301156.002-01 | 1 | - |
| Подставка с индексом «40» | БИРМ.301156.002-02 | 1 | - |
| Подставка с индексом «60» | БИРМ.301156.002-03 | 1 | - |
| Щетка | БИРМ.332517.002 | 1 | - |
| Отвертка 7810-0308 3А 2 Ц15.ХР | ГОСТ 17199-88 | 1 | - |
| Пинцет анатомический ПА 120х1,5 | ТУ9435-296-07610776-2011 | 1 | - |
| Футляр | БИРМ.323366.010 | 1 | - |
| Винт М3-6ех14.36.016 | ГОСТ 17473-80 | 1 | - |
| Руководство по эксплуатации | БИРМ.404711.007РЭ | 1 | - |
| Коробка | ВИАМ.323229.018 | 1 | - |
| Коробка | ВИАМ.323229.035-13 | 1 | - |
| Коробка | ВИАМ.323229.035-14 | 1 | При совместной поставке с КПЗД-01 |
приведены в эксплуатационном документе БИРМ.404711.007РЭ «Комплект задатчиков давления КЗД-01. Руководство по эксплуатации» Раздел 2.3 Использование комплекта.
ГОСТ 12.2.003-91 «ССБТ. Оборудование производственное. Общие требования безопасности»
БИРМ.404711.007ТУ «Комплект задатчиков давления КЗД-01. Технические условия»
Правообладатель
Акционерное общество «Государственный Рязанский приборный завод» (АО «ГРПЗ») ИНН 6234098539
Адрес: 390000, Рязанская область, г. Рязань, ул. Семинарская, д. 32 Телефон: 8 (4912) 55-22-22; факс: 8(4912) 21-61-47 E-mail: zavod@grpz.ru
