| Номер в госреестре | 85726-22 |
| Наименование СИ | Спектрометры лазерные портативные |
| Обозначение типа СИ | ЛИС-02 |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственное предприятие "Структурная диагностика" (ООО "НПП "Структурная диагностика"), г. Екатеринбург |
| Год регистрации | 2022 |
| Срок свидетельства | 02.06.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрометры лазерные портативные ЛИС-02 (далее - спектрометры) предназначены для измерений массовой доли химических элементов в металлах и сплавах.
Принцип действия спектрометров основан на определении интенсивности эмиссии излучения, образующегося при ионизации атомов пробы с помощью лазера.
Конструктивно спектрометры выполнены в едином корпусе и состоят из источника возбуждения спектров - твердотельного лазера с длиной волны 1064 нм, оптической системы, детектора и системы управления и обработки данных.
Корпус спектрометров изготавливают из пластмассы, окрашиваемой в цвета, которые определяет изготовитель.
Каждый экземпляр спектрометров имеет заводской номер, расположенный на нижней панели средства измерений. Заводской номер имеет цифровой формат и наносится типографским или иным пригодным способом.
Нанесение знака поверки на спектрометр не предусмотрено.

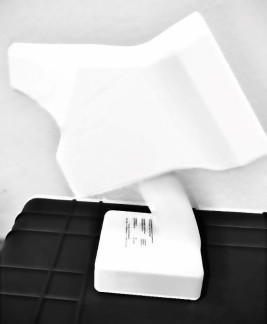

Общий вид спектрометров представлен на рисунке 1. Место нанесения заводского номера на спектрометры представлено на рисунке 2.
Пломбирование спектрометров не предусмотрено. Конструкция спектрометров обеспечивает ограничение доступа к частям спектрометров, несущим первичную измерительную информацию, и местам настройки (регулировки).
Спектрометры оснащены программным обеспечением (далее - ПО), позволяющим проводить настройку спектрометра, контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на принтер.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО спектрометров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | LIS |
| Номер версии (идентификационный номер) ПО | не ниже 2.x.x* |
| Цифровой идентификатор ПО | - |
| * x - буквенные или цифровые суффиксы | |
Технические характеристикиТаблица 2 - Метрологические характеристики | |
| Наименование характеристики | Значение |
| Спектральный диапазон, нм | от 177 до 370 |
| Спектральное разрешение, нм, не более* | 0,5 |
| Чувствительность, мВ нм/%, не менее** | 8 000 |
| Предел допускаемого относительного СКО выходного сигнала,%** | 10 |
| Нестабильность выходного сигнала спектрометра, %, не более** | 10 |
* значение нормировано для Ni на длине волны 221,65 нм с массовой долей Ni не более 15 %. ** значения нормировано для C (193,09 нм), Cr (313,20 нм), Mn (279,48 нм), Si(288,16 нм), Ni (221,65 нм) с массовой долей этих элементов не более 15 %.
| Наименование характеристики | Значение |
| Параметры электрического питания | |
| - напряжение переменного тока, В | 220±20 |
| - частота переменного тока, Гц | 50 |
| - напряжение постоянного тока, В | 14,6±2,2 |
| Габаритные размеры, мм, не более | |
| - высота | 320 |
| - ширина | 135 |
| - длина | 355 |
| Масса, кг, не более | 3,8 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -10 до +40 |
| - относительная влажность, % | от 20 до 98 |
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Спектрометр лазерный портативный | ЛИС-02 | 1 шт. |
| Сетевой адаптер | - | 1 шт. |
| Транспортировочный кейс | - | 1 шт. |
| Аккумуляторные батареи | - | 8 шт. |
| Контрольный образец | - | 1 шт. |
| Запасное защитное стекло | - | 1 шт. |
| Термопринтер | - | 1 шт. |
| Защитный чехол | - | 1 шт. |
| Руководство по эксплуатации | ЛИС02.112021 -РЭ | 1 экз. |
| Методика поверки | - | 1 экз. |
приведены в руководстве по эксплуатации, раздел 4, подраздел 4.2 «Измерение образца».
ТУ 26.51.53-002-35462978-2021 Спектрометры лазерные портативные ЛИС-02. Технические условия
Правообладатель
Общество с ограниченной ответственностью «Научно-производственное предприятие «Структурная диагностика» (ООО «НПП «Структурная диагностика»)
ИНН 6670477270
Адрес: 620010, г. Екатеринбург, ул. Конструкторов, д. 5, офис 303
