| Номер в госреестре | 85703-22 |
| Наименование СИ | Полуприцеп-цистерна |
| Обозначение типа СИ | GUTE WOLF DMD |
| Изготовитель | GIRGIN OTOMOTIV SAN. TIC. LTD, Турция |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Полуприцеп-цистерна GUTE WOLF DMD (далее - ППЦ) предназначена для измерения объема, а также для транспортирования и временного хранения нефтепродуктов.
Принцип действия ППЦ основан на заполнении её нефтепродуктом до уровня налива, соответствующего объему нефтепродукта.
ППЦ состоит из стальной сварной цистерны, имеющей в поперечном сечении круглую форму, установленной на шасси. Внутри корпуса установлены перегородки, разделяющие ППЦ на четыре изолированные секции. Внутри изолированных секций имеются волнорезы для гашения гидравлических ударов во время движения с отверстиями-лазами. ППЦ является транспортной мерой полной вместимости.
В верхней части каждой секции ППЦ приварена заливная горловина с установленным указателем уровня налива. В каждой секции смонтированы донные клапаны для слива нефтепродуктов самотеком.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя: заливную горловину с указателем уровня налива, крышку горловины с заливным люком и дыхательным клапаном, клапан донный, кран шаровой, рукава напорно-всасывающие.
Заводской номер нанесен на информационную табличку в виде буквенно-цифрового обозначения ударным способом.

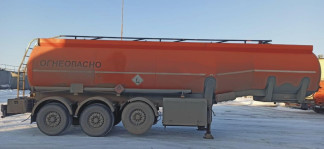

Общий вид ППЦ зав.№ NP9DMD012DA259081 представлен на рисунках 1-2.
Схема пломбировки для защиты от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки представлены на рисунке 3.
Знак поверки наносится на свидетельство о поверке и пломбу, крепящую указатель уровня налива в виде оттиска поверительного клейма.
| Наименование характеристики | Значение |
| Номинальная вместимость, дм3 | 28000 |
| Количество секций, шт. | 4 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,4 |
| Разность между номинальной и действительной вместимостью, %, не более | ±1,5 |
| Снаряженная масса, кг, не более | 7200 |
| Габаритные размеры, мм, не более - длина | 11500 |
| - ширина | 2800 |
| - высота | 3550 |
| Температура окружающей среды при эксплуатации, °С | от -45 до +4 5 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Полуприцеп-цистерна | GUTE WOLF DMD | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе 8 паспорта.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 7 февраля 2018 г. №256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»
Правообладатель
GIRGIN OTOMOTIV SAN. TIC. LTD, Турция
Адрес: Organize Sanayi Bolgesi, Mehmet Altinsoy Blv., No:14, Merkez, AKSARAY, Turkey Телефон: +7 10 (382) 266 24 45 Факс: +7 10 (382) 266 24 46 Web-сайт: www.tytprefabrik.com.tr
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 20.08.2025 |
