| Номер в госреестре | 85559-22 |
| Наименование СИ | Контроллеры программируемые логические |
| Обозначение типа СИ | MKLogic200 A |
| Изготовитель | Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика"), Республика Башкортостан, г. Уфа |
| Год регистрации | 2022 |
| Срок свидетельства | 13.05.2027 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Контроллеры программируемые логические MKLogic200 A (далее по тексту -контроллеры) предназначены для измерения силы постоянного тока, частоты и счета импульсов от первичных измерительных преобразователей (датчиков), формирования сигналов управления по заданным алгоритмам, в том числе воспроизведения силы постоянного тока. Осуществляют совместно с периферийными устройствами контроль и управление механизмами и технологическими процессами в промышленных зонах.
Принцип действия контроллеров основан на аналого-цифровом преобразовании измеряемой величины с последующей обработкой встроенным микропроцессором и передачей данных через соответствующие интерфейсы, а также цифро-аналоговом преобразовании.
Контроллеры состоят из контроллера промышленного модели МК201 А и модулей ввода-вывода моделей MK211 A, MK234 A, MK245 A. Модули ввода-вывода предназначены для расширения функциональных возможностей контроллеров промышленных моделей МК201 А.
Контроллеры промышленные модели MK201 A предназначен для централизованного сбора данных от модулей ввода-вывода, обработки и централизованного выполнения алгоритмов контроля и управления механизмами и технологическим оборудованием, информационного обмена со смежными системами, измерения и воспроизведения сигналов от датчиков тока и приборов с токовым выходом, ввода и вывода дискретного сигнала напряжения постоянного тока, а также счета дискретных импульсов напряжения постоянного тока и измерения частоты.
Модули ввода-вывода MK211 A предназначены для измерения электрического аналогового сигнала от датчиков тока и приборов с токовым выходом, а также для ввода дискретного сигнала постоянного тока.
Модули ввода-вывода MK234 A предназначены для воспроизведения электрического аналогового сигнала и измерения электрического аналогового сигнала от датчиков тока и приборов с токовым выходом.
Счетные модули MK245 A предназначены для счета дискретных импульсов напряжения постоянного тока и измерения частоты.

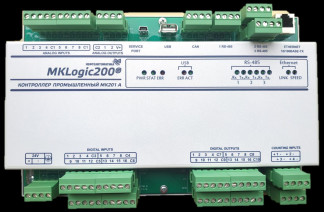

Конструктивно контроллеры и модули выполнены в виде печатных плат, размещенных в металлических корпусах и предназначены для установки на монтажный рельс шириной 35 миллиметров. На лицевых панелях расположены индикаторные светодиоды, клеммы, разъемы.
|©OCfci|
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | MK201 A | MK211 A | MK234 A | MK245 A |
| Идентификационное наименование ПО | MK201 firmware | MK211 firmware | MK234 firmware | MK245 firmware |
| Номер версии (идентификационный номер) ПО | 0.0.1.0 | 0.0.1.0 | 0.0.1.0 | 0.0.1.0 |
| Цифровой идентификатор ПО | 4A715412 | 5A11AA31 | 89672145 | A2F34515 |
| Алгоритм вычисления цифрового идентификатора | CRC32 | |||
Основные метрологические и технические характеристики измерительных каналов контроллеров приведены в таблице 2,3.
Таблица 2 - Основные метрологические характеристики измерительных модулей
| Тип модуля | Количество каналов | Сигналы | Пределы допускаемой погрешности | Пределы допускаемой дополнительной погрешности в рабочих условиях, % от диапазона | |
| Диапазон измерения (преобразования) входного сигнала | Диапазон воспроизведения (преобразования) выходного сигнала | ||||
| MK201 A | Аналоговые входы | ±0,1* | ±0,05 | ||
| 8 | от 0 до 20 мА от 4 до 20 мА | - | |||
| Аналоговые выходы | * сТ ± | ±0,05 | |||
| 2 | - | от 0 до 20 мА от 4 до 20 мА | |||
| Счетные входы | ±0,01** - *** ±1 импульс*** | ||||
| 4 | диапазон измерения частоты от 1 Гц до 10 кГц диапазон счета импульсов от 1 до 16 000 000 имп. | - | |||
| MK211 A | Аналоговые входы | * о" ± | ±0,05 | ||
| 8 | от 0 до 20 мА от 4 до 20 мА | - | |||
| MK234 A | Аналоговые входы | * о~ ± | ±0,05 | ||
| 8 | от 0 до 20 мА от 4 до 20 мА | - | |||
| Аналоговые выходы | * о~ ± | ±0,05 | |||
| 2 | - | от 0 до 20 мА от 4 до 20 мА | |||
| MK245 А | Счетные входы | ±0,01** *** ±1 импульс*** | |||
| 8 | диапазон измерения частоты от 1 Гц до 10 кГц диапазон счета импульсов от 1 до 16 000 000 имп. | - | |||
| *основная погрешность, приведенная к диапазону измерений, %; **основная относительная погрешность измерений, %; ***абсолютная погрешность измерений. | |||||
| Значение | ||||
| Наименование характеристики | Модули | |||
| MK201 A | MK211 A | MK234 A | MK245 A | |
| Условия эксплуатации: | ||||
| - температура окружающего воздуха, °С | от -40 до+ 85 от 5 до 95 | |||
| - относительная влажность, % | от 86 до 106,7 | |||
| - атмосферное давление, кПа | ||||
| Параметры электрического питания: | ||||
| - напряжение постоянного тока, В | от 18 до 30 | |||
| Потребляемая мощность, Вт, не более | 6 | 1,5 | 3,2 | 1,1 |
| Габаритные размеры, мм, не более - высота | 56 | 56 | 46 | 46 |
| - ширина | 154 | 154 | 154 | 154 |
| -длина | 240 | 120 | 120 | 120 |
| Масса, кг, не более | 1,10 | 0,55 | ||
| Средний срок службы, лет | 15 | |||
| Средняя наработка до | QOOOO | |||
| метрологического отказа | ||||
наносится на наклейке типографическим способом размещенной на поверхности модуля, на титульный лист руководства по эксплуатации и на титульный лист паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Контроллер программируемый логический MKLogic200 A (в конфигурации по заказу); | 1 шт. | |
| Паспорт | 1 экз. | |
| Руководство по эксплуатации | КДСА.421457.190А РЭ | 1 экз. |
| Инструкция «ГСИ. Контроллеры программируемые логические MKLogic200 A. Методика поверки» | НА.ГНМЦ.0573-21 МП | 1 экз. |
приведены в разделе «Методика измерения и воспроизведения сигнала» руководство по эксплуатации на программируемый логический контроллер MKLogic200 КДСА.421457.190А РЭ.
ГОСТ Р 51841-2001 (МЭК 61131-2) Программируемые контроллеры. Общие технические требования, методы испытаний;
ТУ 26.20.13-043-00137093-2016 Программируемый логический контроллер MKLogic200. Технические условия.
| Зарегистрировано поверок | 1252 |
| Поверителей | 2 |
| Актуальность данных | 24.10.2025 |
