Государственный реестр средств измерений

Счетчики воды ультразвуковые "ITELMA", 85535-22

Счетчики воды ультразвуковые «ITELMA» (далее счетчики) предназначены для измерений объёма холодной питьевой воды по СанПиН 2.1.4.1074-01 и горячей воды по Сан-ПиН 2.1.4.2496-09 в различных отраслях народного хозяйства в учетных операциях, а также в составе систем автоматизированного сбора, контроля и учета энергоресурсов (АСКУЭР).
Карточка СИ
Номер в госреестре 85535-22
Наименование СИ Счетчики воды ультразвуковые
Обозначение типа СИ "ITELMA"
Изготовитель Общество с ограниченной ответственностью "Научно-производственное предприятие "ИТЭЛМА Билдинг Системс" (ООО "НПП "ИБС"), г. Москва
Год регистрации 2022
Срок свидетельства 11.05.2027
МПИ (интервал между поверками) 6 лет
Описание типа скачать
Методика поверки скачать

Назначение

Счетчики воды ультразвуковые «ITELMA» (далее счетчики) предназначены для измерений объёма холодной питьевой воды по СанПиН 2.1.4.1074-01 и горячей воды по Сан-ПиН 2.1.4.2496-09 в различных отраслях народного хозяйства в учетных операциях, а также в составе систем автоматизированного сбора, контроля и учета энергоресурсов (АСКУЭР).

Описание

Принцип работы счетчиков основан на измерении времени прохождения ультразвукового сигнала по направлению потока жидкости и против него. Возникающая при этом разность времен, пропорциональная скорости жидкости, преобразуется вычислителем в измеряемый объемный расход и объем, которые отображаются на цифровом устройстве вычислителя.

Счетчики изготовлены из коррозионностойких материалов. Детали, соприкасающиеся с водой, сделаны из материалов, не снижающих качество воды, стойких к ее воздействию в пределах рабочего диапазона температур.

Счетчики выпускаются двух типоразмеров, отличающихся номинальными диаметрами прохода ультразвуковых датчиков расхода, диапазонами объемного расхода воды и состоят из:

-    ультразвукового датчика расхода;

-    датчика температуры Pt1000, встроенного в датчик расхода (только для универсальных счетчиков);

-    вычислителя.

Счетчики воды отображают на цифровом устройстве вычислителя для визуального считывания следующие параметры:

-    накопленное значение измеренного объема воды с начала эксплуатации;

-    текущее значение расхода воды;

-    текущее значение температуры воды (только для универсальных счетчиков);

-    текущее время;

-    время наработки;

-    версию встроенного ПО;

-    серийный номер счетчика;

-    архив в энергонезависимой памяти результатов измерений накопленных значений объемов по месяцам;

-    диагностическая информация;

-    накопленные значения измеренных объемов воды по месяцам

-    накопленные значения раздельно для холодной воды (5-39°С) и горячей воды (40-90°С) по месяцам (только для универсальных счетчиков).

Для передачи результатов измерения во внешние информационные системы счетчики комплектуются модулями в зависимости от исполнения:

-    импульсный выход ;

-    проводной интерфейс RS-485;

-    проводной интерфейс M-Bus;

-    беспроводной интерфейс wM-Bus;

-    беспроводной интерфейс LoRaWAN;

Счетчики могут устанавливаться на трубопровод вертикально или горизонтально (H/V). Счетчики выпускаются в следующих модификациях:

-    WFKEU предназначены для измерений объёма холодной воды;

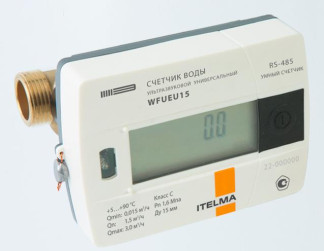

-    WFUEU (универсальные) предназначены для измерений холодной и горячей воды. Общий вид расходомеров представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 2.

Заводской номер счетчика в числовом формате наносится методом лазерной маркировки на панели в соответствии с рисунком 3.

Программное обеспечение

Программное обеспечение (далее ПО) в счетчиках является встроенным и устанавливается в энергонезависимую память при изготовлении и не может быть изменено в процессе эксплуатации. ПО не разделено на метрологически значимую часть и не значимую части.

Конструкция счетчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Нормирование метрологических характеристик счетчиков проведено с учетом влияния

ПО.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

не используется

Номер версии (идентификационный номер) ПО

u- C33A

Уровень защиты программного обеспечения счетчиков - «высокий» в соответствии с Р 50.2.077 - 2014.

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Номинальный диаметр DN, мм

15

20

15

20

Соотношение расходов (qn/ qmin)

В

С

Максимальный расход qmax, м3/ч

3,0

5,0

3,0

5,0

Номинальный расход qn, м3/ч

1,5

2,5

1,5

2,5

Переходный расход qt, м3/ч

0,12

0,2

0,0225

0,0375

Минимальный расход расход qmin, м3/ч

0,03

0,05

0,015

0,025

Порог чувствительности

0,015

0,025

0,008

0,012

Наименование характеристики

Значение

Пределы допускаемой относительной погрешности измерений объема жидкости в диапазоне расходов, %

-    от qmin (вкл.) до qt (искл.),

-    от qt (вкл.) до qmax (вкл.).

±5

±2

Пределы допускаемой абсолютной погрешности при измерении температуры в интервалах температур, для счетчиков универсальных, оС от 5 до 37, от 38 до 43, от 44 до 90

±2

±0,5

±2

Потеря давления на максимальном расходе, МПа, не более

0,05

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Номинальный диаметр DN, мм

15

20

Температура рабочей среды, °С

для счетчиков холодной воды (WFKEU)

от 5 до 30

для счетчиков универсальных (WFUbU)

от 5 до 90

Условия эксплуатации:

- температура окружающей среды, °С

от 5 до 60

- относительная влажность воздуха при

35 °С, %, не более

95

- атмосферное давление, кПа

от 66 до 106,7

Номинальное рабочее давление, МПа, не более

1,6

Минимальная цена деления показаний ЖКИ, м3

0,01

Электропитание от литиевой батареи номиналь

ным напряжением, В

3,6

Степень защиты по ГОСТ 14254-2015

IP68

Срок службы батареи, лет, не менее

6

Размер резьбы, дюйм “

3 /4

1

Габаритные размеры мм, не более:

- высота

80

80

- ширина

80

80

- длина

110

130

Масса счетчика, кг, не более

0,6

0,7

Наработка на отказ, ч, не менее

65000

Средний срок службы, лет, не менее

12

Знак утверждения типа

наносится на лицевую часть вычислителя счетчиков методом печати, на титульный лист руководства по эксплуатации и паспорт типографским способом.

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Счетчик воды ультразвуковой

WFKEU

1 шт. в соответствии с

«ITELMA»

WFUEU

заказом

Защитный колпачок

2

Руководство по эксплуатации

БИШМ.407223.003 РЭ

1

Сведения о методах измерений

Изложены в разделе 4 Устройство и принцип работы (БИШМ.407223.003 РЭ).

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости.

БИШМ.407223.003 ТУ «Счетчики воды ультразвуковые «ITELMA» Технические условия».

Правообладатель

Общество с ограниченной ответственностью

«Научно - производственное предприятие «ИТЭЛМА Билдинг Системс»

(ООО «НПП «ИБС»)

ИНН 7724869373

Адрес: 115230, г. Москва, 1-й Нагатинский проезд, д. 10, стр. 1, офис 1808, этаж 18
