Установки измерительные КИТ КМД (далее по тексту - установки) предназначены для измерения отклонения длины и отклонения от плоскопараллельности плоскопараллельных концевых мер длины, а так же для измерений линейных размеров.
Принцип действия установки основан на измерении линейных размеров посредством преобразователя (преобразователей) линейных перемещений, сигнал с которого подвергается аналого-цифровой обработке с последующим выводом в цифровом и графическом виде.
В режиме измерений отклонений концевых мер длины действие установок основано на принципе сравнения концевых мер длины путем поочередного касания мер в заданных точках измерительным наконечником (измерительными наконечниками) преобразователя (преобразователей) линейных перемещений. Выходной сигнал преобразователей линейных перемещений поступает на вход измерительного модуля. В измерительном модуле происходит цифровая обработка сигнала. Измерительный модуль передает цифровой сигнал о линейном перемещении штока датчика в персональный компьютер. Цифровая информация в персональном компьютере обрабатывается управляющей программой, отображается на экране монитора и выводится на печатающее устройство. Информация о длине мер в применяемом эталонном наборе вводится оператором на этапе подготовки к работе.
В состав установок измерительных КИТ КМД, в зависимости от исполнения, входят измерительная стойка, измерительный модуль, модуль привода, измерительный преобразователь и персональный компьютер с программным обеспечением (см. таблицу 4).
Условное обозначение установок измерительных имеет следующий вид:
КИТ КМД [I] KTOP.Ш001.002.ХХ, где [I] - группа знаков, обозначающих наличие в установке рабочих участков диапазонов измерений со следующими индексами: P - для диапазона измерений ±3 мкм, S - ±10 мкм, M - ±20 мкм, F - ±100 мкм, H - ± 200 мкм, A - ±1000 мкм; XX - последние две цифры исполнения установки.
Пример условного обозначения: установок измерительных с наличием рабочих участков диапазонов измерений: ±3 мкм, ±10 мкм, ±20 мкм, ±100 мкм, ± 200 мкм, ±1000 мкм:
КИТ КМД PSMFHA КТ0Р.Ш001.002Л0ТУ Установки выпускаются в исполнениях:

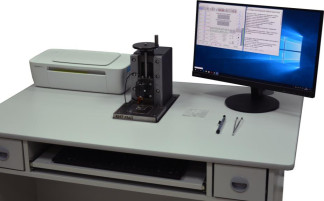

- КТОР.131001.002.10, КТОР.131001.002.11, КТОР.131001.002.12 - Рис. 1;
- КТОР.131001.002.13, КТОР.131001.002.14 - Рис. 2;
- КТОР.131001.002.15 - Рис. 3.
Исполнения установок отличаются комплектностью, указанной в таблице 4.
Заводской номер установок наносится на заднюю панель измерительного модуля в цифровом формате в виде таблички, методом наклейки или лазерной гравировки.
А
Корпуса модуля измерительного и модуля привода опломбированы изготовителем для защиты от несанкционированного доступа.
1
Рисунок 4 - Схема пломбировки от несанкционированного доступа
Установки имеют в своем составе программное обеспечение (ПО), разработанное для конкретной измерительной задачи, осуществляющее измерительные функции и функции управления.
Таблица 1 - Сведения об идентификационных данных ПО
| Идентификационные данные (признаки) | Значение |
| Наименование ПО | «КИТ КМД Сервис» |
| Идентификационное наименование ПО | KIT KMD Service.exe |
| Номер версии (идентификационный номер) ПО | v2.0 и выше |
| Цифровой идентификатор ПО | - |
Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Защитой ПО являются лицензионные файлы, привязанные к МАС-адресу сетевой карты процессорного блока компьютера.
Защита программного обеспечения установок соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Основные метрологические характеристики
| Наименование характеристики | Значение | |
| Исполнения | КТОР.131001.002.10 | КТОР.131001.002.11- |
| КТОР.131001.002.15 | ||
| Диапазон измерений, мкм, для исполнений с индексами: | ||
| P | ±3 | ±3 |
| S | ±10 | ±10 |
| M | ±20 | ±20 |
| F | ±100 | ±100 |
| H | ±200 | ±200 |
| А | ±1000 | ±1000 |
| Диапазон показаний, мкм: | ||
| -при шаге дискретности 0,01; 0,001 мкм | ±250 | ±250 |
| -при шаге дискретности 0,1 мкм | ±2500 | ±2500 |
| Шаг дискретности отсчета, мкм | 0,001; 0,01; 0,1 | 0,001; 0,01; 0,1 |
| Пределы допускаемой абсолютной погрешности измерений длины на диапазоне измерений, мкм: | ||
| ±3 | ±0,02 | ±0,03 |
| ±10 | ±0,04 | ±0,05 |
| ±20 | ±0,08 | ±0,08 |
| ±100 | ±0,30 | ±0,30 |
| ±200 | ±0,60 | ±0,60 |
| Пределы допускаемой абсолютной погрешности измерений длины на диапазоне измерений, мкм: | ||
| ±1000 | ±4 | ±4 |
| Размах показаний, мкм, не более | ±0,01 | ±0,02 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Измерительное усилие, Н, не более | 2,0 |
| Напряжение питания, В | от 180 до 253 |
| Частота питания, Гц | от 40 до 60 |
| Потребляемая мощность, Вт, не более | 350 |
| Время предварительного прогрева, мин, не более | 15 |
| Условия эксплуатации: - температура окружающего воздуха, °С - изменение температуры окружающего воздуха, ° С/0,5 ч - относительная влажность воздуха при температуре +20 °С, % | От +18 до +22 0,1 58±20 |
| Наименование характеристики | Значение |
| Измерительный модуль и модуль привода: -Габаритные размеры не более, мм | |
| длина | 300 |
| ширина | 250 |
| высота | 120 |
| Измерительная стойка: | |
| -Положение концевых мер длины при измерении отклонений | вертикальное |
| -Диапазон номинальных значений концевых мер длины при | |
| измерении отклонений, мм | от 0,1 до 100 |
| -Габаритные размеры не более, мм | |
| длина | 350 |
| ширина | 370 |
| высота | 550 |
| Масса, кг, не более | |
| измерительного модуля | 5 |
| модуля привода | 5 |
| измерительной стойки | 70 |
| Средний срок службы, лет | 10 |
наносят на заднюю панель измерительного модуля методом наклейки или лазерной гравировки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средств измерений
| Наименование | Обозначение | Кол-во, шт., на исполнение КТОР.131001.002.ХХ | |||||
| 10 | 11 | 12 | 13 | 14 | 15 | ||
| Измерительный модуль "Микрон 002 02" | УИН 003.01.00.00 | 1 | 1 | 1 | 1 | 1 | - |
| Измерительный модуль "Микрон 002" | УИН 003.10.00.00 | 1 | |||||
| Измерительная стойка | УИН 003.06.00.00 | 1 | 1 | 1 | - | - | |
| Преобразователь измерительный | УИН 003.07.00.00 | 2 | 1 | 2 | 1 | 2 | 1 |
| Стол с выступающей сферической вставкой | УИН 003.08.00.00 | - | 1 | - | - | - | |
| Адаптер измерительного преобразователя | УИН 003.08.00.03 | - | - | - | 1 | 2 | - |
| Стол дифференциальный | УИН 003.08.00.02 | 1 | - | 1 | - | - | |
| Модуль привода "КИТ-П" | УИН 003.02.00.00 | 1 | 1 | 1 | - | - | |
| Компьютер | 1 | 1 | 1 | 1 | 1 | 1 | |
| Комплект оснастки: | |||||||
| Кабель "USB" | 1 | 1 | 1 | 1 | 1 | - | |
| Экран | 1 | ||||||
| Движок 9х30 | 1 | 1 | 1 | - | - | - | |
| Движок 9х35 | 1 | 1 | 1 | - | - | - | |
| Арретир | 1 | 1 | 1 | - | - | - | |
| Ножная тангента | 1 | 1 | 1 | - | - | - | |
| Наименование | Обозначение | Кол-во, шт., на исполнение КТОР.131001.002.ХХ | |||||
| 10 | 11 | 12 | 13 | 14 | 15 | ||
| Программное обеспечение: | УИН 003.03.00.00 | ||||||
| Компакт-диск с ПО | 1 | 1 | 1 | 1 | 1 | 1 | |
| Документация | |||||||
| Руководство по эксплуатации | УИН 003.00.00.00РЭ | 1 | 1 | 1 | 1 | 1 | 1 |
| Транспортировочная упаковка | По заказу | ||||||
приведены в пункте 2.3 «Порядок эксплуатации» руководства по эксплуатации.
Государственная поверочная схема для средств измерений длины в диапазоне от 1 • 10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта № 2840 от 29 декабря 2018 г.
КТ0Р.131001.002 ТУ «Установки измерительные КИТ КМД. Технические условия».
| Зарегистрировано поверок | 149 |
| Поверителей | 21 |
| Актуальность данных | 23.10.2025 |
