| Номер в госреестре | 84792-22 |
| Наименование СИ | Автоцистерны и автотопливозаправщики |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью "Производственная Компания "Техинком-Автомаш" (ООО "ПК "Техинком-Автомаш"), Московская обл., г. Егорьевск |
| Год регистрации | 2022 |
| Срок свидетельства | 01.03.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Автоцистерны и автотопливозаправщики (далее - АЦ и АТЗ) предназначены для измерений объема нефтепродуктов плотностью до 860 кг/м3.
Принцип действия АЦ и АТЗ основан на заполнении их нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком или при помощи насоса.
АЦ и АТЗ состоят из стальной сварной цистерны постоянного или переменного сечения, имеющей в поперечном сечении чемоданообразную форму, установленной на шасси. АЦ и АТЗ являются транспортными мерами полной вместимости (далее - ТМ). Цистерна состоит из нескольких герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. Каждая секция цистерны оборудована заливной горловиной. В горловине устанавливается указатель уровня налива из металлического уголка.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:
- горловину с указателем уровня;
- патрубок для отвода паров нефтепродуктов;
- крышку горловины с заливным люком и дыхательным клапаном;
- клапан донный;
- кран шаровой;
- фильтры;
- рукава напорно-всасывающие;
- насос слива/налива.
Для измерений объема нефтепродуктов при заправке автотранспорта узел выдачи топлива АТЗ, расположенный в ящике, закрепленном на раме шасси, комплектуется одним или несколькими счетчиками жидкости СЖ-ППО (регистрационный номер 59916-15).
АЦ и АТЗ имеют модификации АТЗ-12 4693C2, АЦ-12 4693D2; АТЗ-13 4693C2, АЦ-13 4693D2; АТЗ-15,0 4693C2, АЦ-15,0 4693D2; АТЗ-17,0 4693C2, АЦ-17,0 4693D2, АТЗ-15,0 4693A9, АЦ-15,0 4693В9, которые отличаются геометрическими размерами и номинальной вместимостью. Заводские (серийные) номера наносятся на информационную табличку в виде буквенно-цифровых обозначений ударным методом.

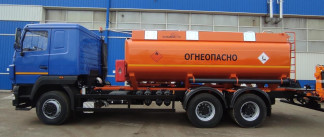

Общие виды АЦ и АТЗ представлены на рисунках 1 и 2.
На боковых сторонах и сзади АЦ и АТЗ имеют надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.
«
Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлена на рисунке 3.
Рисунок 3 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |||
| Модификация | АТЗ-12,0 4693С2 | АЦ-12,0 4693D2 | АТЗ-13,0 4693С2 | АЦ-13,0 4693D2 |
| Номинальная вместимость, дм3 | 12000 | 13000 | ||
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |||
| Модификация | АТЗ-15,0 4693С2 | АЦ-15,0 4693D2 | АТЗ-17,0 4693С2 | АЦ-17,0 4693D2 |
| Номинальная вместимость, дм3 | 15000 | 17000 | ||
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Модификация | АТЗ-15,0 4693A9 | АЦ-15,0 4693В9 |
| Номинальная вместимость, дм3 | 15000 | |
Таблица 4 - Метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности ТМ, % | ±0,4 |
| Пределы допустимой относительной погрешности счетчика, % | ±0,5 |
| Разность между номинальной и действительной вместимостью ТМ, %, не более | ±1,5 |
| Наименование характеристики | Значение | ||
| АТЗ-12,0 АЦ-12,0 4693C2 4693D2 | АТЗ-13,0 4693C2 | АЦ-13,0 4693D2 | |
| Шасси | Маз-6312С5, 631226, 6312С3, 631 | 12С9 | |
| Снаряженная масса М, кг, не более | 13500 | 13650 | |
| Длина, мм, не более | 11000 | 11000 | |
| Ширина, мм, не более | 2550 | 2550 | |
| Высота, мм, не более | 3600 | 3600 | |
Таблица 6 - Технические характеристики
| Наименование характеристики | Значение | ||
| АТЗ-15,0 АЦ-15,0 4693C2 4693D2 | АТЗ-17,0 4693C2 | АЦ-17,0 4693D2 | |
| Шасси | Маз-6312С5, 631226, 6312С3, 631 | 12С9 | |
| Снаряженная масса М, кг, не более | 14100 | 14380 | |
| Длина, мм, не более | 11000 | 11000 | |
| Ширина, мм, не более | 2550 | 2550 | |
| Высота, мм, не более | 3600 | 3600 | |
Таблица 7 - Технические характеристики
| Наименование характеристики | Значение | |
| АТЗ-15,0 4693A9 | АЦ-15,0 4693В9 | |
| Шасси | ISUZU CYZ52P | |
| Снаряженная масса М, кг, не более | 12600 | |
| Длина, мм, не более | 8650 | |
| Ширина, мм, не более | 2550 | |
| Высота, мм, не более | 3540 | |
Таблица 8 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: Диапазон температуры окружающего воздуха, °С Атмосферное давление, кПа | от -45 до +40 от 84 до 106,7 |
наносится на титульный лист руководства по эксплуатации и паспорта печатным способом. Комплектность средства измерений
Таблица 9- Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Автоцистерна (автотопливозаправщик) | АЦ ХХ 4693ХХ (АТЗ ХХ 4693ХХ) | 1 шт. |
| Запасные части, инструменты и принадлежности | 1 шт. | |
| Руководство по эксплуатации | 1 экз. | |
| Паспорт | 1 экз. |
приведены в разделе 3 руководства по эксплуатации.
Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости (Часть 1) ТУ-29.10.59.230-001-28385314-2018 Автоцистерны и автотопливозаправщики. Технические условия
| Зарегистрировано поверок | 58 |
| Поверителей | 12 |
| Актуальность данных | 25.07.2025 |
