| Номер в госреестре | 84681-22 |
| Наименование СИ | Регистраторы температуры и относительной влажности беспроводные |
| Обозначение типа СИ | InkBird IBS-TH2 |
| Изготовитель | Shenzhen Inkbird Technology Company Limited, Китай |
| Год регистрации | 2022 |
| Срок свидетельства | 22.02.2027 |
| МПИ (интервал между поверками) | 2 года (без использования измерительного канала относительной влажности), 1 год (при использовании измерительных каналов температуры и относительной влажности) |
| Описание типа | скачать |
| Методика поверки | скачать |
Регистраторы температуры и относительной влажности беспроводные InkBird IBS-TH2 (далее по тексту - регистраторы или логгеры) предназначены для измерений, регистрации и мониторинга температуры и относительной влажности окружающей среды.
Принцип действия регистраторов основан на измерении температуры и относительной влажности, сохранении результатов измерений в собственной памяти, преобразовании данных измерений в кодовые сигналы и их автоматической передаче по беспроводному интерфейсу Bluetooth на гаджет пользователя для дальнейшего хранения и визуализации данных с помощью приложения Engbird для гаджетов строго с операционной средой на базе Андроид.
Приложение Engbird позволяет управлять состоянием логгеров в части изменения их установочных параметров, контролировать текущие значения измеренных величин, а также выполнять их онлайн-визуализацию и экспорт для дальнейшей обработки.
Регистраторы являются автономными приборами и обеспечивают измерение и мониторинг температуры и относительной влажности окружающей их корпус среды.
Конструктивно каждый логгер представляет собой миниатюрное устройство, размещённое в пластиковом корпусе. Внутри корпуса расположена многослойная печатная плата с электронной схемой устройства, включающей: микроконтроллер, узел беспроводного интерфейса, интегральный датчик температуры и относительной влажности и память результатов, элемент индикации (светодиод). Питание логгера осуществляется от двух стандартных элементов типоразмера ААА, устанавливаемых в батарейный отсек с закрывающейся крышкой, расположенный на задней плоскости корпуса. На другой плоскости корпуса расположено отверстие для доступа окружающего воздуха к встроенным датчикам температуры и относительной влажности. Также, корпус логгера имеет особое сквозное отверстие для крепления устройства посредством подвеса. Кроме того, внутри корпуса логгера расположены два плоских магнита, которые позволяют фиксировать устройство на металлической поверхности.
В случае нарушения радиообмена между логгером и гаджетом, либо в случае выключения гаджета/приложения, фиксируемые логгером результаты сохраняются в его памяти. После восстановления радиообмена накопленные результаты автоматически передаются из памяти логгера в память гаджета.
Регистраторы IBS-TH2 доступны в двух исполнениях:
IBS-TH2 (TEMPERATURE VERSION) - обеспечивает измерение и регистрацию только значений температуры (сокращённо IBS-TH2(T)),
IBS-TH2 (TEMPERATURE AND HUMIDITY VERSION) - обеспечивает измерение и регистрацию значений температуры и относительной влажности (сокращённо IBS-TH2(TH)).
INKBIRD

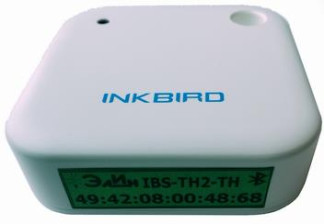

Рисунок 1 - Общий вид регистратора
Пломбирование регистраторов не предусмотрено. Заводской номер в виде индивидуального кодового обозначения MAC-адреса устройства Bluetooth наносится на наклейку, прикрепляемую на нижнюю боковую грань корпуса регистратора (рисунок 2). Конструкция регистраторов не предусматривает нанесение знака поверки на средство измерений.
\
Программное обеспечение (ПО) регистраторов предназначено для обеспечения их работы и состоит из двух частей: встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО. Встроенное ПО регистратора находится в ПЗУ микроконтроллера и не доступно для внешней модификации.
Автономное (внешнее) ПО реализовано в виде приложения строго для операционной системы на базе Андроид и доступна для скачивания по ссылке https://play.google.com/store/apps/details?id=com.inkbird.engbird&hl=ru&gl=US.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» для встроенного ПО и «средний» для внешнего ПО в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Идентификационные данные встроенного ПО регистраторов представлены в таблице 1.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ibs-TH2 |
| Номер версии (идентификационный номер) ПО, не ниже | 2.1.0 |
| Цифровой идентификатор программного обеспечения | отсутствует |
Идентификационные данные внешнего ПО регистраторов представлены в таблице 2.
Таблица 2
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Engbird |
| Номер версии (идентификационный номер) ПО, не ниже | 2.1.10 |
| Цифровой идентификатор программного обеспечения | отсутствует |
Метрологические характеристики регистраторов приведены в таблице 3.
Таблица 3
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °C (для IBS-TH2(T) и IBS-TH2(TH)) | от -40 до +60 |
| Пределы допускаемой абсолютной погрешности при измерении температуры (в зависимости от диапазона измерений), °C: | ±1,1 (от -40 до -20 °C включ.) ±0,8 (св. -20 до 0 °C включ.) ± 0,5 (св. 0 до +60 °C включ.) |
| Разрешающая способность при измерении температуры, °C | 0,01 |
| Диапазон измерений относительной влажности, % (только для IBS-TH2(TH)) | от 5 до 95 |
| Пределы допускаемой абсолютной погрешности при измерении относительной влажности в зависимости от диапазона измерений, % (в диапазоне температур от +5 до +60 °С) | ±7,0 (от 5 до 10 % включ.) ±5,0 (св. 10 до 90 % включ.) ±7,0 (св. 90 до 95 % включ.) |
| Разрешающая способность при измерении относительной влажности, % | 0,04 |
Основные технические характеристики регистраторов приведены в таблице 4.
Таблица 4
| Наименование характеристики | Значение |
| Программируемый интервал между измерениями | 10 с; 30 с; 1мин; 2 мин; 5 мин; 10 мин; 30 мин; 60 мин; 75 мин; 90 мин; 120 мин |
| Количество накопленных результатов температуры и влажности при отсутствии радиосвязи со гаджетом, шт. | 30000 |
| Количество программируемых пределов при контроле темп ератур/ относительн ой влажности | один верхний и один нижний |
| Диапазон частот, используемый при радиообмене, ГГ ц | от 2,402 до 2,48 |
| Предельная дальность связи с гаджетом при прямой видимости, м | 20 |
| Напряжение питания постоянного тока, В | 3,0 (два элемента типа «ААА») |
| Наименование характеристики | Значение |
| Габаритные размеры регистратора (высота х ширина х толщина), не более, мм | 57x57x17 |
| Масса регистратора без элемента питания, не более, г | 35 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от -40 до +60 95 (без конденсации) |
| Средняя наработка до отказа, ч, не менее | 40 000 |
| Средний срок службы, лет, не менее | 5 |
наносится на титульный лист (в правом верхнем углу) паспорта на регистраторы типографским способом, а также на корпуса регистраторов посредством наклейки соответствующих номерных этикеток.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Регистратор температуры и относительной влажности беспроводной | InkBird IBS-TH2 | В соответствии с заказом (*) (минимальное количество 1 шт.) |
| Элемент питания типа «ААА» | - | 2 шт.(**) |
| Руководство по эксплуатации (на русском языке) | - | 1 экз.( ) |
| Паспорт | - | 1 экз. |
| Примечания: (*) - исполнение IBS-TH2(T) или IBS-TH2(TH) в соответствии с заказом; ( ) - в соответствии с количеством регистраторов в заказе; (***) - доступно для свободного скачивания на сайте https://elin.ru. | ||
приведены в разделах «Подготовка логгера к эксплуатации» и «Использование логгера по назначению» Руководства по эксплуатации.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов.
Стандарт предприятия на регистраторы температуры и относительной влажности беспроводные InkBird IBS-TH2.
| Зарегистрировано поверок | 3498 |
| Поверителей | 35 |
| Актуальность данных | 08.09.2025 |
