| Номер в госреестре | 84179-21 |
| Наименование СИ | Преобразователи-измерители уклона |
| Обозначение типа СИ | ВК-610 |
| Изготовитель | Общество с ограниченной ответственностью "ВиКонт" (ООО "ВиКонт"), г. Москва |
| Год регистрации | 2021 |
| Срок свидетельства | 20.12.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи-измерители уклона ВК-610 (далее - преобразователи) предназначены для измерений угла наклона, а также для преобразования угла наклона в унифицированный сигнал постоянного тока.
Принцип действия преобразователей заключается в следующем: при наклоне преобразователя, чувствительный элемент которого, электролитический датчик, имеет три электрода (центральный и два внешних), электролитическая жидкость покрывает большую или меньшую площадь внешних электродов, в зависимости от значения и направления наклона, в результате чего, меняется сопротивление между электродами. Измерение сопротивления осуществляется встроенным согласующим усилителем с последующим формированием выходного сигнала постоянного тока. Наклон пропорционален разнице сопротивлений между внешними электродами и центральным.
Преобразователи состоят из чувствительного элемента (электролитического датчика) и согласующего усилителя, собранных в едином корпусе, и могут комплектоваться вторичным блоком ВК-601Д. Вторичный блок предназначен для вычисления, цифровой и дискретно-линейной индикации уклона (мм/м), а также для обеспечения питания преобразователей и для формирования выходных унифицированных сигналов постоянного тока пропорциональных линейному перемещению.
Питание преобразователя осуществляется с помощью источника постоянного напряжения, а в случае, если преобразователь поставляется в комплекте с вторичным блоком, питание преобразователя осуществляется от него.
Обозначение типа преобразователя указано на маркировочной табличке, закрепленной на корпусе преобразователя. Идентификация преобразователя осуществляется визуальным осмотром маркировочной таблички, отображающей: информацию о производителе, тип средства измерений, заводской номер, год выпуска, диапазон измерений угла наклона и диапазон выходного сигнала.
Нанесение знака поверки на преобразователь не предусмотрено. Знак поверки наносится на свидетельство о поверке.
Пломбирование преобразователей производится с помощью пломбировочных наклеек.

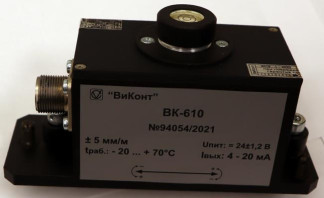

Общий вид преобразователя и вторичного блока представлены на рисунках 1 и 2.
Место нанесения пломбировки
Отсутствует.
| Таблица 1 - Метрологические характеристики | |
| Наименование характеристики | Значение |
| Диапазон измерений угла наклона, мм/м (") | ±5 (±1031) |
| Приведенная к полному диапазону измерений погрешность измерений угла наклона, % | ±3,0 |
| Пределы допускаемой дополнительной относительной погрешности, вызванной изменением температуры окружающей среды от нормальных условий измерений в диапазоне рабочих температур, %/°С, не более | ± 0,15 |
| Диапазон выходного сигнала (без вторичного блока ВК-601Д), мА | от 4 до 20 |
| Приведенная к полному диапазону измерений погрешность преобразования, % | ±3,0 |
| Диапазон выходного сигнала (со вторичным блоком ВК-601Д), мА | от 4 до 20 от 0 до 5 |
| Приведенная к полному диапазону измерений погрешность преобразования, % | ±3,0 |
| Таблица 2 - Основные технические характеристики преобразователей | |
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | 24±1,2 |
| Масса, кг, не более | 0,5 |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 140 50 70 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность окружающего воздуха без конденсации, %, не более - атмосферное давление, кПа | от - 20 до + 70 80 от 84,0 до 106,7 |
| Таблица 3 - Основные технические характеристики вторичного блока | |
| Наименование характеристики | Значение |
| Напряжение питания: | |
| - постоянного тока, В | 24±2,4 |
| - переменного тока с частотой 50±1 Гц, В* | 220±22 |
| Масса вторичного блока, кг, не более | 2,0 |
| Габаритные размеры вторичного блока, мм, не более: | |
| - длина | 295 |
| - ширина | 75 |
| - высота | 150 |
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| - температура окружающей среды, °C | от + 5 до + 40 |
| - относительная влажность окружающего воздуха без конденсации, %, не более | 80 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Примечание: | |
| *- по заказу |
наносится на титульный лист эксплуатационной документации типографским способом и на маркировочную табличку методом гравировки.
| Таблица 4 - Комплектность средства измерений | ||
| Наименование | Обозначение | Количе ство |
| Преобразователь-измеритель уклона | ВК-610 | 1 шт. |
| Крепежный винт (М6х30 с контрольной гайкой) | - | 2 шт. |
| Юстировочный винт | - | 3 шт. |
| Кабель (для питания преобразователя и снятия выходного сигнала) | - | 1 комп. |
| Вторичный блок | ВК-601Д | 1 шт.* |
| Крепежное устройство вторичного блока | - | 2 шт.* |
| Соединительные кабели и разъемы для подключения преобразователя к вторичному блоку | - | 1 комп.* |
| Паспорт | ВТПР.401229.040 ПС | 1 экз. |
| Руководство по эксплуатации | ВТПР.401229.040 РЭ | 1 экз. |
| Примечание: *- поставляется по отдельному заказу | ||
приведены в разделе 5 документа ВТПР.401229.040 РЭ «Преобразователи-измерители уклона ВК-610. Руководство по эксплуатации».
Государственная поверочная схема для средств измерений плоского угла, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии № 2482 от 26 ноября 2018 г.
ВТПР.401229.040 ТУ Преобразователи-измерители уклона ВК-610. Технические условия
| Зарегистрировано поверок | 182 |
| Поверителей | 5 |
| Актуальность данных | 23.10.2025 |
