| Номер в госреестре | 83650-21 |
| Наименование СИ | Антенны измерительные электрического поля |
| Обозначение типа СИ | П6-220 |
| Изготовитель | Акционерное общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс"), г. Курск |
| Год регистрации | 2021 |
| Срок свидетельства | 12.11.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Антенна измерительная электрического поля П6-220 (далее - антенна) предназначена для измерения напряжённости электрического поля в диапазоне частот от 9 кГц до 30 МГц.
Антенна совместно с измерительными приемными устройствами применяется для измерения характеристик антенных устройств, радиопомех при решении задач электромагнитной совместимости радиоэлектронных средств в диапазоне частот от 9 кГц до 30 МГц. Антенна имеет функцию бланкирования активной части, предотвращающую перегрузки средств измерений. Антенна может использоваться для работы в лабораторных, заводских и полевых условиях.
Антенна измерительная электрического поля представляет собой коническую дипольную антенну с активной частью, которая согласует импеданс диполя в широкой полосе частот (от 0,009 до 30 МГц) и компенсирует потери на согласование для выходного сопротивления тракта 50 Ом. Приёмными элементами антенны являются два конических вибратора, диполи которых образованы восьмью алюминиевыми стержнями и двумя дисками. Четыре стержневые стяжки обеспечивают антенне необходимую жёсткость. Вибраторы закреплены на боковых поверхностях прямоугольного металлического корпуса, в котором размещены согласующий усилитель и фильтры питания. На нижней поверхности корпуса размещены СВЧ - выход с волновым сопротивлением 50 Ом N-типа (розетка) и разъём питания (вилка РС-4ТВ).
Питание антенны осуществляется от батарейного источника питания напряжением плюс 15 В ± 10%, минус 15 В ± 10%.
Установка антенны возможна на опору любого типа.

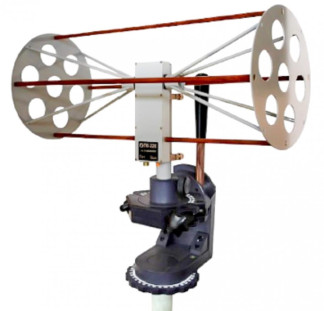

Общий вид антенны, места пломбировки от несанкционированного доступа, нанесения наклейки «Знак утверждения типа» и заводского номера представлены на рисунках 1,2.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих частот, кГц | от 9 до 3 104 |
| Коэффициент калибровки антенны, дБ (м-1) | от - 20 до 10 |
| Пределы допускаемой абсолютной погрешности коэффициента калибровки, не более, дБ | ± 2 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Тип выходного соединителя | N-тип (розетка) |
| Номинальное входное сопротивление, Ом | 50 |
| Напряжение постоянного тока электрического питания, В | + (15,0 ± 10%) - (15,0 ± 10%) |
| Тип входного соединителя батарейного блока питания | РС-4ТВ (вилка блочная) |
| Масса, кг, не более | 0,9 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 459х200 х246 |
| Условия применения: температура окружающего воздуха, °С относительная влажность воздуха при температуре 20 С, %, не более атмосферное давление, мм рт. ст. | от - 40 до + 50 80 от 630 до 800 |
наносится на титульный лист эксплуатационной документации типографским способом и на корпус антенны методом наклейки.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Антенна измерительная электрического поля П6-220 | КНПР.464611.004 | 1 шт. |
| Руководство по эксплуатации | КНПР.464611.004 РЭ | 1 шт. |
| Формуляр | КНПР.464611.004Ф0 | 1 шт. |
| Методика поверки | МП | 1 шт. |
| Ящик укладочный | КНПР.321144.127 | 1 шт.* |
| Блок питания | - | 1 шт.* |
| * - поставляется по отдельному заказу | ||
приведены в разделе 6 «Проведение измерений» документа КНПР.464611.004 РЭ «Антенна измерительная электрического поля П6-220». Руководство по эксплуатации.
Нормативные документы, устанавливающие требования к антенне П6-220
ГОСТ 13317-89 Элементы соединений СВЧ трактов радиоизмерительных приборов. Присоединительные размеры.
ГОСТ Р 8.805-2012 ГСИ. Государственная поверочная схема для средств измерений напряжённости электрического поля в диапазоне частот от 0,0003 до 2500 МГц.
| Зарегистрировано поверок | 4 |
| Поверителей | 2 |
| Актуальность данных | 10.06.2025 |
