| Номер в госреестре | 83524-21 |
| Наименование СИ | Теплосчетчики |
| Обозначение типа СИ | РУТ-01 |
| Изготовитель | Общество с ограниченной ответственностью «Ридан» (ООО «Ридан»), Московская обл., г. Истра, д. Лешково |
| Год регистрации | 2021 |
| Срок свидетельства | 03.11.2026 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Теплосчетчики РУТ-01 (далее - теплосчетчики) предназначены для измерения, обработки и представления текущей и архивной информации о количестве потребленной тепловой энергии либо энергии, затраченной на охлаждение, а также о температуре и расходе теплоносителя в закрытых системах отопления и холодоснабжения коммунального хозяйства.
Принцип работы теплосчётчика состоит в измерении расхода теплоносителя, температур теплоносителя в прямом и обратном трубопроводах систем тепло - и холодоснабжения и последующем определении тепловой энергии либо энергии, затраченной на охлаждение, объёма и других параметров теплоносителя путём обработки измерений тепловычислителем. Результаты отображаются на жидкокристаллическом дисплее (далее - ЖКД).
Теплосчетчик состоит из ультразвукового расходомера (далее - расходомер) и теп-ловычислителя, который снабжен термометрами сопротивления Pt1000. Расходомер и тепло-вычислитель представляют собой конструкцию, которая позволяет монтировать тепловы-числитель как непосредственно на расходомер, так и отдельно от него. Расходомер и тепло-вычислитель соединены кабелем.
Тепловычислитель производит вычисление тепловой энергии, либо энергии, затраченной на охлаждение, используя сигналы от расходомера и термометров сопротивления. Для дистанционной передачи измерительной информации теплосчетчик имеет встроенный радиомодуль 868,95 МГц, модуль M-bus, выход RS-485 с протоколом Modbus RTU. Тепло-вычислитель обеспечивает вывод на ЖКД следующей информации:
- накопленное значение тепловой энергии;
- накопленное значение объема теплоносителя;
- мгновенное значение расхода;
- температура теплоносителя в подающем трубопроводе;
- температура теплоносителя в обратном трубопроводе;
- разность температур в подающем и обратном трубопроводах;
- заводской номер теплосчетчика;
- наработка теплосчетчика;
- текущая дата;
- диаметр условного прохода теплосчетчика;
- версия ПО;
- код ошибки.
Теплосчетчик может устанавливаться как на подающем, так и на обратном трубопроводе.
Теплосчетчики имеют энергонезависимую память, в которой регистрируются помесячные значения накопленной тепловой энергии и объема теплоносителя. Глубина архива 36 месяцев (18 месяцев опционально). Также в памяти содержится журнал событий и ошибок.
Заводской номер теплосчетчика индицируется на ЖКД тепловычислителя, как показано на рисунке 3.

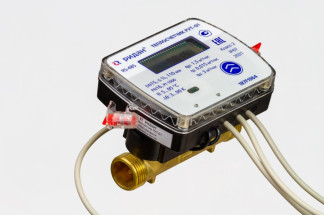

Общий вид теплосчетчиков РУТ-01 представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Место индицирования заводского номера
Программное обеспечение (далее - ПО) является встроенным, разделения на метрологически значимую и метрологически незначимую части нет.
ПО теплосчетчиков выполняет функции сбора, преобразования, обработки, отображения на ЖКД тепловычислителя, передачи и архивирования результатов измерений.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077 - 2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | REN_ZD_KCS02RB_V10 |
| Номер версии (идентификационный номер) ПО | u-C.0.6A |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазоны измерения объемного расхода | В соответствии с таблицей 3 |
| Диапазон измерения температур теплоносителя, °С | от +5 до +95 |
| Значение разности температур в подающем и обратном трубопроводах, ДТ, °С | от +3 до +90 |
| Пределы допускаемой относительной погрешности при измерении тепловой энергии теплоносителя, 5E, % | ±(3 + 4Atmin/At + 0,02qp/q) |
| Пределы допускаемой относительной погрешности при измерении объема теплоносителя 5G, % | ±(2,0 + 0,02qp/q) но не более ±5 |
| Пределы допускаемой относительной погрешности теп-ловычислителя, 5Ec, % | ±(0,5 + Atmin/At) |
| Пределы допускаемой относительной погрешности комплекта датчиков температуры, 5Et, % | ±(0,5 + 3Atmin/At) |
| Максимальное рабочее давление, МПа | 1,6 |
| Примечание: Atmin - минимальное значение разности температур в подающем и обратном трубопроводах, °С At - измеренное значение разности температур в подающем и обратном трубопроводах, °С qp - номинальный расход, м3/ч q - измеренное значение объемного расхода теплоносителя, м3/ч | |
Таблица 3 - Диапазоны измерения объемного расхода
| Диаметр условного прохода, мм | 15 | 20 | 25 |
| Максимальный расход, qs, м3/ч | 3,0 | 5,0 | 7,0 |
| Номинальный расход, qp, м3/ч | 1,5 | 2,5 | 3,5 |
| Минимальный расход, qi, м3/ч | 0,015 | 0,025 | 0,035 |
| Потери давления при qp, Дp, кПа | 25 | ||
| Порог чувствительности, м3/ч | 0,01 | 0,01 | 0,015 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение | ||
| Диаметр условного прохода, мм | 15 | 20 | 25 |
| Диапазон температур транспортирования и хранения, °С | от -25 до +60 | ||
| Условия эксплуатации: | |||
| - температура окружающей среды, °C | от +5 до +55 | ||
| - относительная влажность воздуха при +25 °C, не более, % | 93 | ||
| - атмосферное давление, кПа | от 90 до 110 | ||
| Способ монтажа | горизонтальный, вертикальный | ||
| Класс точности по ГОСТ Р ЕН 1434-1-2011 | 2 | ||
| Класс точности по ГОСТ Р 51649-2014 | 2 | ||
| Класс защиты по ГОСТ 14254-2015 | IP67 | ||
| Габаритные размеры, не более, мм: - длина | 110 | 130 | 160 |
| - ширина - высота | 85 85 | 85 95 | 85 105 |
| Масса, кг, не более | 0,59 | 0,69 | 0,87 |
| Присоединительные размеры, дюймы | 3/4 | 1 | 5/4 |
| Напряжение питания встроенной литиевой батареи, В | 3,6 | ||
| Средний срок службы, лет, не менее | 12 | ||
| Наработка на отказ, ч, не менее | 100000 | ||
наносится методом лазерной печати на лицевую сторону тепловычислителя, как показано на рисунке 4, и на титульный лист руководства по эксплуатации и паспорта типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Теплосчетчик РУТ-01 | 1 шт. | |
| Руководство по эксплуатации | - | |
| Паспорт | - | 1 экз. |
| Адаптер для монтажа датчика температуры на шаровом кране | 1 шт. | |
| Методика поверки | МП 208-020-2021 | 1 экз. на партию |
приведены в пункте 1.6 руководства по эксплуатации.
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
