| Номер в госреестре | 82459-21 |
| Наименование СИ | Анализаторы спектра и сигналов MS2840A |
| Обозначение типа СИ | MS2840A |
| Изготовитель | "Anritsu Corporation", Япония |
| Год регистрации | 2021 |
| Срок свидетельства | 04.08.2026 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы спектра и сигналов MS2840A (далее - анализаторы) предназначены для измерения спектральных и амплитудно-временных параметров высокочастотных сигналов.
Принцип действия анализаторов основан на последовательном супергетеродинном преобразовании входного высокочастотного сигнала на промежуточных частотах в сигнал низкой частоты с выделением его огибающей. Для развертки спектра используется высокостабильный генератор качающейся частоты синтезаторного типа, синхронизация которого осуществляется от внутреннего опорного генератора или от внешнего источника сигнала. Результаты измерений и режимы работы отображаются на цветном жидкокристаллическом дисплее. По выбору могут быть установлены два основных режима: анализатор спектра и анализатор сигналов. Дополнительно по заказу может быть установлен генератор сигналов.
Внешнее управление реализуется через интерфейсы GPIB, Ethernet.
Анализаторы выпускаются с набором аппаратно-функциональных опций, перечисленных в таблице 1.
Таблица 1 - Перечень опций анализаторов
| Обозначение | Наименование |
| 1 | 2 |
| MS2840A-040 | диапазон частот от 9 кГц до 3,6 ГГ ц |
| MS2840A-041 | диапазон частот от 9 кГц до 6 ГГ ц |
| MS2840A-044 | диапазон частот от 9 кГц до 26,5 ГГ ц |
| MS2840A-046 | диапазон частот от 9 кГц до 44,5 ГГ ц |
| MS2840A-001 | рубидиевый опорный генератор 1) |
| MS2840A-037 | рубидиевый опорный генератор 1) |
| MS2840A-002 | кварцевый опорный генератор повышенной стабильности 2) |
| MS2840A-006 | полоса частот анализа сигналов 10 МГц 3) |
| MS2840A-005 | расширение полосы частот анализа сигналов до 31,25 МГц 4) |
| MS2840A-009 | расширение полосы частот анализа сигналов до 31,25 МГц 5) |
| 1) отличие характеристик указано в таблице 3 2) стандартное исполнение для MS2840A-044, MS2840A-046 3) стандартное исполнение 4) стандартное исполнение для MS2840A-040, MS2840A-041, MS2840A-044 5) стандартное исполнение для MS2840A-046 | |
| 1 | 2 |
| MS2840A-077 | расширение полосы частот анализа сигналов до 62,5 МГц |
| MS2840A-078 | расширение полосы частот анализа сигналов до 125 МГц 1) |
| MS2840A-008 | предварительный усилитель с диапазоном частот от 100 кГц до 6 ГГ ц 2) |
| MS2840A-068 | предварительный усилитель с диапазоном частот от 100 кГц до 44,5 ГГц 3) |
| MS2840A-069 | предварительный усилитель с диапазоном частот от 100 кГц до 26,5 ГГц 4) |
| MS2840A-010 | функция измерения фазовых шумов |
| MS2840A-011 | дополнительный второй жесткий диск |
| MS2840A-016 | предквалификационные испытания на соответствие стандартам ЭМС |
| MS2840A-017 | функция измерения коэффициента шума |
| MS2840A-019 | ступенчатый аттенюатор с шагом 2 дБ 5) |
| MS2840A-026 | функция измерения коэффициента битовых ошибок (BER) |
| MS2840A-051 | уменьшенный уровень собственных шумов |
| MS2840A-066 | уменьшенный уровень фазовых шумов 6) |
| MS2840A-067 | обход преселектора 7) |
| MS2840A-020 | векторный генератор сигналов с диапазоном частот от 250 кГц до 3,6 ГГц 8) |
| MS2840A-021 | векторный генератор сигналов с диапазоном частот от 250 кГц до 6 ГГц 8) |
| MS2840A-022 | расширенный динамический диапазон векторного генератора 9) |
| MS2840A-027 | увеличенное до 256-106 количество точек сигнала произвольной формы 9,10) |
| MS2840A-028 | генератор аддитивного белого гауссова шума 9) |
| MS2840A-029 | аналоговый режим для опций MS2840A-020, MS2840A-021 |
| MS2840A-088 | аналоговый генератор сигналов с диапазоном частот от 100 кГц до 3 ГГц 8,11) |
| MS2840A-189 | векторный режим для опции MS2840A-088 8) |
| 1) при наличии опции MS2840A-077 2) до 3,6 ГГц для MS2840A-040 3) для MS2840A-046, метрологические характеристики нормируются до 40 ГГц 4) для MS2840A-044 5) для MS2840A-046 6) для MS2840A-040, MS2840A-041 в диапазоне частот от 9 кГц до 3,7 ГГц 7) для MS2840A-044, MS2840A-046 8) для MS2840A-040, MS2840A-041 9) при наличии опции MS2840A-020 или MS2840A-021 10) стандартное значение 64-106 11) недоступно при наличии опции MS2840A-020 или MS2840A-021 | |
Большая часть указанных в таблице 1 опций может быть установлена в процессе эксплуатации, эти опции имеют обозначение с первой цифрой «1» вместо «0» после «MS2840A».

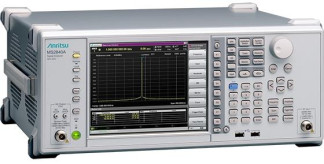

Конструкция анализаторов представляет собой настольный моноблок. На панелях корпуса отсутствуют элементы регулировки и подстройки. Общий вид анализаторов со стороны лицевой панели показан на рисунке 1. Общий вид задней панели, схема пломбирования от несанкционированного доступа к внутренним частям и место нанесения знака утверждения типа в виде самоклеющейся этикетки представлены на рисунке 2. Самоклеющаяся этикетка с заводским (серийным номером), однозначно идентифицирующим каждый экземпляр анализаторов помещена на задней панели, фрагмент задней панели с этикеткой показан на рисунке 3.
/ место нанесения знака утверждения типа
схема пломбирования (краска на винт)
Программное обеспечение, установленное на внутренний контроллер, работает в операционной среде Windows, по структуре является целостным, его метрологически значимая часть выполняет функции управления параметрами отображения и математические функции обработки измерительной информации. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | MX269000A |
| Номер версии (идентификационный номер) | не ниже 10.00.00 |
Метрологические и основные технические характеристики представлены в таблице 3.
Таблица 3 - Метрологические и основные технические характеристики
| Наименование | Значение |
| 1 | 2 |
| Диапазон частот | |
| MS2840A-040 | от 9 кГц до 3,6 ГГц |
| MS2840A-041 | от 9 кГц до 6 ГГц |
| MS2840A-044 | от 9 кГц до 26,5 ГГц |
| MS2840A-046 | от 9 кГц до 44,5 ГГц 1) |
| Разрешение по частоте, Гц | 1 |
| Параметры опорного генератора синхронизации | |
| Номинальное значение частоты, МГц | 10 |
| стандартное исполнение для MS2840A-040, MS2840A-041 | |
| Пределы допускаемой относительной погрешности частоты при выпуске из производства или после подстройки 2) | ±110'6 |
| Пределы допускаемого относительного дрейфа частоты | ±110-6 за 1 год |
| Пределы температурной нестабильности частоты в рабочем диапазоне температур 3) | ±2,5-10'6 |
| опция MS2840A-002 4) | |
| Пределы допускаемой относительной погрешности частоты при выпуске из производства или после подстройки 2) | ±2,2-10-8 |
| Пределы допускаемого относительного дрейфа частоты | ±110-7 за 1 год |
| Пределы относительной погрешности частоты в течение 24 часов через 5 минут после включения питания | ±5 10-8 |
| Пределы температурной нестабильности частоты в рабочем диапазоне температур 3) | ±2 10'8 |
| 1) метрологические характеристики нормируются до 40 ГГ ц 2) при температуре окружающего воздуха (23 ±5) оС, через 1 час после включения питания 3) типовое справочное значение 4) стандартное исполнение для MS2840A-044, MS2840A-046 | |
| Продолжение таблицы 3 | |
| 1 | 2 |
| опции MS2840A-001, MS2840A-037 1 | |
| Пределы допускаемой относительной погрешности частоты при выпуске из производства или после подстройки 2) | ±1-10-10 |
| Пределы допускаемого относительного дрейфа частоты | ±Г10'9 за 1 год |
| Пределы относительной погрешности частоты в течение 24 часов 3) | ±110-9 |
| Пределы температурной нестабильности частоты в рабочем диапазоне температур | ±110-9 |
| Относительный уровень фазовых шумов, нормализованный к полосе пропускания 1 Гц, не более, дБ/Г ц | |
| стандартное исполнение 4) | |
| при отстройке 10 кГц и 100 кГц | -123 |
| при отстройке 1 МГц | -135 |
| опция MS2840A-066 5) | |
| при отстройке 1 кГц | -122 |
| при отстройке 10 кГц и 100 кГц | -133 |
| Максимальный уровень измерения мощности, дБм 6) | |
| без предварительного усилителя 7) | +30 |
| с предварительным усилителем 8) | +10 |
| Диапазон ослабления входного аттенюатора, дБ | от 0 до 60 |
| Шаг ступеней ослабления входного аттенюатора, дБ | 2 9Д°) |
| Пределы допускаемой относительной погрешности ослабления входного аттенюатора на частотах F (относительно ослабления 10 дБ), дБ 11,12) | |
| 300 кГц < F < 4 ГГц | ±0,20 |
| 4 ГГц < F < 13,8 ГГц | ±0,75 |
| 13,8 ГГц < F < 26,5 ГГц | ±0,80 |
| 26,5 ГГц < F < 40 ГГц | ±1,0 |
| включения питания 5 минут после ра < 1 МГц з 1 мВт > 6 ГГ ц в режиме здуха (23 ±5) оС | |
| 1) типовые справочные значения характеристик 2) при температуре окружающего воздуха (23 ±5) оС, через 1 час после 3) через 7 минут после включения питания для MS2840A-001, через 1 включения питания для MS2840A-037 4) на частоте 1 ГГц, при температуре окружающего воздуха (23 ±5) оС 5) для MS2840A-040, MS2840A-041 на частоте 500 МГц, полоса обзо при температуре окружающего воздуха (23 ±5) оС 6) здесь и далее дБм обозначает уровень мощности в дБ относительн< 7) при ослаблении входного аттенюатора > 10 дБ 8) при ослаблении входного аттенюатора 0 дБ 9) для MS2840A-046 при наличии опции MS2840A-019 10) для MS2840A-046 без опции MS2840A-019 шаг 10 дБ на частотах Frequency Band Mode Normal 11) без предварительного усилителя, при температуре окружающего вс 12) в режиме Frequency Band Mode Normal | |
| Продолжение таблицы 3 | |
| 1 | 2 |
| Диапазон установки опорного уровня, дБм | |
| в режиме анализатора спектра | от -120 до +50 |
| в режиме анализатора сигналов | от -130 до +50 |
| Разрешение установки опорного уровня, дБ | 0,01 |
| Пределы допускаемой относительной нелинейности опорного уровня, дБ 1) | |
| без предварительного усилителя | |
| при уровне на смесителе 2) < -20 дБм | ±0,07 |
| при уровне на смесителе 2) < -10 дБм | ±0,10 |
| с предварительным усилителем (ПУ) | |
| при уровне на ПУ 3) < -40 дБм | ±0,07 |
| при уровне на ПУ 3) < -30 дБм | ±0,10 |
| Полоса обзора анализатора спектра MS2840A-040 MS2840A-041 | 0; от 300 Гц до 3,6 ГГ ц 4) 0; от 300 Гц до 6 ГГц 4) |
| MS2840A-044 | 0; от 300 Гц до 26,5 ГГц |
| MS2840A-046 | 0; от 300 Гц до 44,5 ГГц |
| Пределы относительной погрешности установки полосы обзора, % 5) | ±0,2 |
| Полоса пропускания анализатора спектра (дискретные значения) | от 1 Гц до 3 МГц, 500 Гц, 50 кГц, 2 МГц, 5; 10; 20; 31,5 МГц |
| Относительный уровень гармонических искажений второго порядка на частотах F, дБ, не более 5) | |
| MS2840A-040, MS2840A-041 | |
| без предварительного усилителя 6) | |
| 10 МГц < F < 300 МГц | -60 |
| 300 МГц < F < 2 ГГц | -65 |
| с предварительным усилителем 7) | |
| 10 МГц < F < 300 МГц | -50 |
| 300 МГц < F < 3 ГГц | -55 |
| лабления входного дного сигнала и | |
| 1) без активации опции MS2840A-051, без учета собственных шумов 2) уровень на смесителе равен разности уровня входного сигнала и ос аттенюатора 3) уровень на предварительном усилителе равен разности уровня вхо ослабления входного аттенюатора 4) до 1 МГц при активации опции MS2840A-066 5) типовое справочное значение 6) при уровне на смесителе -30 дБм 7) при уровне на предварительном усилителе -45 дБм | |
| Продолжение таблицы 3 | Лист № 7 Всего листов 18 |
| 1 | 2 |
| MS2840A-044, MS2840A-046 | |
| без предварительного усилителя 1,2) | |
| 10 МГц < F < 300 МГц | -60 |
| 300 МГц < F < 2 ГГц 3) | -65 |
| с предварительным усилителем 2,4) | |
| 10 МГц < F < 300 МГц | -50 |
| 300 МГц < F < 2 ГГц | -55 |
| 2 ГГц < F < 13,25 ГГц | -45 |
| 13,25 ГГц < F < 22,25 ГГц | -40 |
| Уровень собственных негармонических помех, дБм, не более 6,7) | |
| 1 МГц < F < 1 ГГц | -100 |
| I ГГц < F < 26,5 ГГц | -90 |
| 26,5 ГГц < F < 44,5 ГГц | -80 |
| Усредненный уровень собственных шумов анализатора спектра на частотах F, | |
| нормализованный к полосе пропускания 1 Гц, дБм, не более 9) | |
| MS2840A-040, MS2840A-041 без опции MS2840A-008 (предварительный усилитель), | |
| без опции MS2840A-066 | |
| 9 кГц < F < 100 кГц | -120 |
| 100 кГц < F < 1 МГц | -134 |
| 1 МГц < F < 10 МГц | -144 |
| 10 МГц < F < 30 МГц | -150 |
| 30 МГц < F < 1 ГГц | -153 |
| 1 ГГц < F < 2,4 ГГц | -151 |
| 2,4 ГГц < F < 3,6 ГГц 10) | -149 |
| 3,5 ГГц < F < 6 ГГц П) | -146 |
| MS2840A-040, MS2840A-041 без опции MS2840A-008 (предварительный усилитель), | |
| с включенной опцией MS2840A-066 | |
| 9 кГц < F < 100 кГц | -120 |
| 100 кГц < F < 1 МГц | -133 |
| 1 МГц < F < 10 МГц | -143 |
| 10 МГц < F < 30 МГц | -149 |
| 30 МГц < F < 1 ГГц | -152 |
| 1 ГГц < F < 2,4 ГГц | -150 |
| 2,4 ГГц < F < 3,6 ГГц 10) | -147 |
| 3,5 ГГц < F < 6 ГГц 11) | -144 |
| 1) при уровне на смесителе -30 дБм | |
| 2) без активации опции MS2840A-067 | |
| 3) в режиме Frequency Band Mode Normal | |
| 4) при уровне на предварительном усилителе -45 дБм | |
| 5) при ослаблении входного аттенюатора 0 дБ | |
| 6) для опций MS2840A-077, MS2840A-078 в полосе частот анализа до 31,25 МГц | |
| 7) типовые справочные значения | |
| 8) при температуре окружающего воздуха (23 ±5) оС, режим детектора Sample | |
| 9) в режиме Frequency Band Mode Normal | |
| 10) до 3,5 ГГц для MS2840A-041 | |
| 11) для MS2840A-041 | |
| Продолжение таблицы 3 | |
| 1 | 2 |
| MS2840A-040, MS2840A-041 с опцией MS2840A-008 (предварительный усилитель | |
| включен), без опции MS2840A-066 | |
| 100 кГц | -147 1) |
| 1 МГц | -156 |
| 30 МГц < F < 1 ГГц | -166 |
| 1 ГГц < F < 2 ГГц | -165 |
| 2 ГГц < F < 3,5 ГГц | -164 |
| 3,5 ГГц < F < 6 ГГц | -161 |
| MS2840A-040, MS2840A-041 с опцией MS2840A-008 (предварительный усилитель | |
| включен), с опцией MS2840A-066, опция MS2840A-066 отключена | |
| 100 кГц | -146 1) |
| 1 МГц | -155 |
| 30 МГц < F < 1 ГГц | -165 |
| 1 ГГц < F < 2 ГГц | -164 |
| 2 ГГц < F < 3,5 ГГц | -162 |
| 3,5 ГГц < F < 6 ГГц | -158 |
| MS2840A-040, MS2840A-041 с опцией MS2840A-008 (предварительный усилитель | |
| включен), с опцией MS2840A-066, опция MS2840A-066 включена | |
| 100 кГц | -146 1) |
| 1 МГц | -155 |
| 30 МГц < F < 1 ГГц | -162 |
| 1 ГГц < F < 2 ГГц | -161 |
| 2 ГГц < F < 3,5 ГГц | -158 |
| 3,5 ГГц < F < 3,7 ГГц | -154 |
| MS2840A-044, MS2840A-046 без опции MS2840A-068/069 (предварительный | |
| усилитель), без опции MS2840A-067 | |
| 9 кГц < F < 100 кГц | -120 |
| 100 кГц < F < I МГц | -134 |
| 1 МГц < F < 10 МГц | -144 |
| 10 МГц < F < 30 МГц | -150 |
| 30 МГц < F < 1 ГГц | -153 |
| 1 ГГц < F < 2,4 ГГц | -150 |
| 2,4 ГГц < F < 3,5 ГГц | -147 |
| 3,5 ГГц < F < 6 ГГц | -144 |
| 6 ГГц < F < 13,5 ГГц | -151 |
| 13,5 ГГц < F < 18,3 ГГц | -149 |
| 18,3 ГГц < F < 26,5 ГГц | -146 |
| 26,5 ГГц < F < 34 ГГц | -146 |
| 34 ГГц < F < 40 ГГц | -144 |
| 40 ГГц < F < 44,5 ГГц | -140 1) |
| 1) типовое справочное значение | |
| Продолжение таблицы 3 | |
| 1 | 2 |
| MS2840A-046 без опции MS2840A-068 (предварительный усилитель), с опцией MS2840A-019, без опции MS2840A-067 | |
| 9 кГц < F < 100 кГц | -120 |
| 100 кГц < F < 1 МГц | -134 |
| 1 МГц < F < 10 МГц | -144 |
| 10 МГц < F < 30 МГц | -150 |
| 30 МГц < F < 1 ГГц | -153 |
| 1 ГГц < F < 2,4 ГГц | -150 |
| 2,4 ГГц < F < 3,5 ГГц | -147 |
| 3,5 ГГц < F < 6 ГГц | -144 |
| 6 ГГц < F < 13,5 ГГц | -150 |
| 13,5 ГГц < F < 18,3 ГГц | -149 |
| 18,3 ГГц < F < 26,5 ГГц | -146 |
| 26,5 ГГц < F < 34 ГГц | -146 |
| 34 ГГц < F < 40 ГГц | -142 |
| 40 ГГц < F < 44,5 ГГц | -137 1) |
| MS2840A-044, MS2840A-046 с опцией MS2840A-068/069 (предварительный | |
| усилитель), предварительный усилитель отключен, без опции MS2840A-067 | |
| 9 кГц < F < 100 кГц | -120 |
| 100 кГц < F < I МГц | -134 |
| 1 МГц < F < 10 МГц | -144 |
| 10 МГц < F < 30 МГц | -150 |
| 30 МГц < F < 1 ГГц | -153 |
| 1 ГГц < F < 2,4 ГГц | -150 |
| 2,4 ГГц < F < 3,5 ГГц | -147 |
| 3,5 ГГц < F < 6 ГГц | -144 |
| 6 ГГц < F < 13,5 ГГц | -147 |
| 13,5 ГГц < F < 18,3 ГГц | -145 |
| 18,3 ГГц < F < 26,5 ГГц | -141 |
| 26,5 ГГц < F < 34 ГГц | -141 |
| 34 ГГц < F < 40 ГГц | -135 |
| 40 ГГц < F < 44,5 ГГц | -132 1) |
| 1) типовое справочное значение | |
| Продолжение таблицы 3 | |
| 1 | 2 |
| MS2840A-044, MS2840A-046 с опцией MS2840A-068/069 (предварительный | |
| усилитель), предварительный усилитель включен, без опции MS2840A-067 | |
| 100 кГц | -147 1) |
| 1 МГц | -156 |
| 30 МГц < F < 1 ГГц | -166 |
| 1 ГГц < F < 2 ГГц | -164 |
| 2 ГГц < F < 3,5 ГГц | -163 |
| 3,5 ГГц < F < 6 ГГц | -160 |
| 6 ГГц < F < 18,3 ГГц | -163 |
| 18,3 ГГц < F < 26,5 ГГц | -160 (-157) 2) |
| 26,5 ГГц < F < 34 ГГц | -160 |
| 34 ГГц < F < 40 ГГц | -157 |
| 40 ГГц < F < 44,5 ГГц | -149 1) |
| MS2840A-046 с опцией MS2840A-068 (предварительный усилитель), | |
| предварительный усилитель включен, с опцией MS2840A-019, | |
| без опции MS2840A-067 | |
| 100 кГц | -147 1) |
| 1 МГц | -156 |
| 30 МГц < F < 1 ГГц | -166 |
| 1 ГГц < F < 2 ГГц | -164 |
| 2 ГГц < F < 3,5 ГГц | -163 |
| 3,5 ГГц < F < 6 ГГц | -160 |
| 6 ГГц < F < 18,3 ГГц | -163 |
| 18,3 ГГц < F < 26,5 ГГц | -160 |
| 26,5 ГГц < F < 34 ГГц | -159 |
| 34 ГГц < F < 40 ГГц | -156 |
| 40 ГГц < F < 44,5 ГГц | -149 1) |
| 1) типовое справочное значение | |
| 2) в скобках указано значение для MS2840A-044 | |
| Продолжение таблицы 3 | |
| 1 | 2 |
| MS2840A-044, MS2840A-046 без опции MS2840A-068/069 (предварительный | |
| усилитель), с опцией MS2840A-067, обход преселектора: ON/OFF Common | |
| 9 кГц < F < 100 кГц | -120 |
| 100 кГц < F < 1 МГц | -134 |
| 1 МГц < F < 10 МГц | -144 |
| 10 МГц < F < 30 МГц | -150 |
| 30 МГц < F < 1 ГГц | -153 |
| 1 ГГц < F < 2,4 ГГц | -150 |
| 2,4 ГГц < F < 3,5 ГГц | -147 |
| 3,5 ГГц < F < 6 ГГц | -144 |
| 6 ГГц < F < 13,5 ГГц | -147 |
| 13,5 ГГц < F < 18,3 ГГц | -145 |
| 18,3 ГГц < F < 26,5 ГГц | -141 |
| 26,5 ГГц < F < 34 ГГц | -141 |
| 34 ГГц < F < 40 ГГц | -135 |
| 40 ГГц < F < 44,5 ГГц | -132 1) |
| MS2840A-046 без опции MS2840A-068 (предварительный усилитель), | |
| с опциями MS2840A-019, MS2840A-067, обход преселектора: ON/OFF Common | |
| 9 кГц < F < 100 кГц | -120 |
| 100 кГц < F < 1 МГц | -134 |
| 1 МГц < F < 10 МГц | -144 |
| 10 МГц < F < 30 МГц | -150 |
| 30 МГц < F < 1 ГГц | -153 |
| 1 ГГц < F < 2,4 ГГц | -150 |
| 2,4 ГГц < F < 3,5 ГГц | -147 |
| 3,5 ГГц < F < 6 ГГц | -144 |
| 6 ГГц < F < 13,5 ГГц | -147 |
| 13,5 ГГц < F < 18,3 ГГц | -145 |
| 18,3 ГГц < F < 26,5 ГГц | -141 |
| 26,5 ГГц < F < 34 ГГц | -140 |
| 34 ГГц < F < 40 ГГц | -135 |
| 40 ГГц < F < 44,5 ГГц | -129 1) |
| 1) типовое справочное значение | |
| Продолжение таблицы 3 | |
| 1 | 2 |
| MS2840A-044, MS2840A-046 с опцией MS2840A-068/069 (предварительный | |
| усилитель), предварительный усилитель отключен, | |
| с опцией MS2840A-067, обход преселектора: ON/OFF Common | |
| 9 кГц < F < 100 кГц | -120 |
| 100 кГц < F < 1 МГц | -134 |
| 1 МГц < F < 10 МГц | -144 |
| 10 МГц < F < 30 МГц | -150 |
| 30 МГц < F < 1 ГГц | -153 |
| 1 ГГц < F < 2,4 ГГц | -150 |
| 2,4 ГГц < F < 3,5 ГГц | -147 |
| 3,5 ГГц < F < 6 ГГц | -144 |
| 6 ГГц < F < 13,5 ГГц | -142 |
| 13,5 ГГц < F < 18,3 ГГц | -140 |
| 18,3 ГГц < F < 26,5 ГГц | -136 |
| 26,5 ГГц < F < 34 ГГц | -136 |
| 34 ГГц < F < 40 ГГц | -131 |
| 40 ГГц < F < 44,5 ГГц | -128 1) |
| MS2840A-046 с опцией MS2840A-068 (предварительный усилитель), | |
| предварительный усилитель отключен, | |
| с опциями MS2840A-019, MS2840A-067, обход преселектора: ON/OFF Common | |
| 9 кГц < F < 100 кГц | -120 |
| 100 кГц < F < 1 МГц | -134 |
| 1 МГц < F < 10 МГц | -144 |
| 10 МГц < F < 30 МГц | -150 |
| 30 МГц < F < 1 ГГц | -153 |
| 1 ГГц < F < 2,4 ГГц | -150 |
| 2,4 ГГц < F < 3,5 ГГц | -147 |
| 3,5 ГГц < F < 6 ГГц | -144 |
| 6 ГГц < F < 13,5 ГГц | -142 |
| 13,5 ГГц < F < 18,3 ГГц | -140 |
| 18,3 ГГц < F < 26,5 ГГц | -136 |
| 26,5 ГГц < F < 34 ГГц | -135 |
| 34 ГГц < F < 40 ГГц | -131 |
| 40 ГГц < F < 44,5 ГГц | -125 1) |
| 1) типовое справочное значение | |
| Продолжение таблицы 3 | |
| 1 | 2 |
| MS2840A-044 с опцией MS2840A-069 (предварительный усилитель), | |
| предварительный усилитель включен, с опцией MS2840A-067, обход преселектора: ON | |
| 100 кГц | -147 1) |
| 1 МГц | -156 |
| 30 МГц < F < 1 ГГц | -166 |
| 1 ГГц < F < 2 ГГц | -164 |
| 2 ГГц < F < 3,5 ГГц | -163 |
| 3,5 ГГц < F < 6 ГГц | -160 |
| 6 ГГц < F < 13,5 ГГц | -158 |
| 13,5 ГГц < F < 18,3 ГГц | -157 |
| 18,3 ГГц < F < 26,5 ГГц | -152 |
| MS2840A-046 с опцией MS2840A-068 (предварительный усилитель), | |
| предварительный усилитель включен, с опцией MS2840A-067, обход преселектора: ON | |
| 100 кГц | -147 1) |
| 1 МГц | -156 |
| 30 МГц < F < 1 ГГц | -166 |
| 1 ГГц < F < 2 ГГц | -164 |
| 2 ГГц < F < 3,5 ГГц | -163 |
| 3,5 ГГц < F < 6 ГГц | -160 |
| 6 ГГц < F < 18,3 ГГц | -161 |
| 18,3 ГГц < F < 26,5 ГГц | -156 |
| 26,5 ГГц < F < 34 ГГц | -152 |
| 34 ГГц < F < 40 ГГц | -151 |
| 40 ГГц < F < 44,5 ГГц | -143 1) |
| MS2840A-044 с опцией MS2840A-069 (предварительный усилитель), | |
| предварительный усилитель включен, с опцией MS2840A-067, обход преселектора: OFF | |
| 100 кГц | -147 1) |
| 1 МГц | -156 |
| 30 МГц < F < 1 ГГц | -166 |
| 1 ГГц < F < 2 ГГц | -164 |
| 2 ГГц < F < 3,5 ГГц | -163 |
| 3,5 ГГц < F < 6 ГГц | -160 |
| 6 ГГц < F < 13,5 ГГц | -162 |
| 13,5 ГГц < F < 18,3 ГГц | -160 |
| 18,3 ГГц < F < 26,5 ГГц | -159 |
| 1) типовое справочное значение | |
| Продолжение таблицы 3 | Лист № 14 Всего листов 18 |
| 1 | 2 |
| MS2840A-046 с опцией MS2840A-069 (предварительный усилитель), | |
| предварительный усилитель включен, | |
| с опцией MS2840A-067, обход преселектора: OFF | |
| 100 кГц | -147 1) |
| 1 МГц | -156 |
| 30 МГц < F < 1 ГГц | -166 |
| 1 ГГц < F < 2 ГГц | -164 |
| 2 ГГц < F < 3,5 ГГц | -163 |
| 3,5 ГГц < F < 6 ГГц | -160 |
| 6 ГГц < F < 18,3 ГГц | -164 |
| 18,3 ГГц < F < 26,5 ГГц | -159 |
| 26,5 ГГц < F < 34 ГГц | -157 |
| 34 ГГц < F < 40 ГГц | -155 |
| 40 ГГц < F < 44,5 ГГц | -146 1) |
| Пределы основной относительной погрешности измерения мощности на частотах F, дБ 2,3,4) | |
| MS2840A-040, MS2840A-041 без включенного предварительного усилителя 5) | |
| 9 кГц < F < 300 кГц | ±1,0 |
| 300 кГц < F < 4 ГГц 6) | ±0,35 |
| 4 ГГц < F < 6 ГГц 7) | ±1,5 |
| MS2840A-040, MS2840A-041 с включенным предварительным усилителем 9) | |
| 100 кГц < F < 300 кГц | ±1,0 |
| 300 кГц < F < 4 ГГц 6) | ±0,65 |
| 4 ГГц < F < 6 ГГц 7) | ±1,8 |
| MS2840A-044, MS2840A-046 без включенного предварительного усилителя 5) | |
| 9 кГц < F < 300 кГц | ±1,0 |
| 300 кГц < F < 4 ГГц | ±0,35 |
| 4 ГГц < F < 13,8 ГГц | ±1,5 |
| 13,8 ГГц < F < 40 ГГц | ±2,5 |
| MS2840A-044, MS2840A-046 с включенным предварительным усилителем 8) | |
| 100 кГц < F < 300 кГц | ±1,0 |
| 300 кГц < F < 4 ГГц | ±0,65 |
| 4 ГГц < F < 13,8 ГГц | ±1,8 |
| 13,8 ГГц < F < 26,5 ГГц | ±2,5 |
| 26,5 ГГц < F < 40 ГГц | ±3,5 |
| 1) типовое справочное значение | |
| 2) при температуре окружающего воздуха (23 ±5) оС | |
| 3) ослабление входного аттенюатора 10 дБ | |
| 4) в режиме Frequency Band Mode Normal | |
| 5) измеряемый уровень мощности -10 дБм | |
| 6) 300 кГц < F < 3 ГГц при включенной опции MS2840A-066 | |
| 7) 3 ГГц < F < 3,7 ГГц при включенной опции MS2840A-066 | |
| 8) измеряемый уровень мощности -30 дБм | |
| Продолжение таблицы 3 | |
| 1 | 2 |
| Пределы суммарной относительной погрешности измерения уровня мощности на частотах F, дБ 1,2) | |
| MS2840A-040, MS2840A-041 без включенного предварительного усилителя | |
| 300 кГц < F < 4 ГГц 3) | ±0,5 |
| 4 ГГц < F < 6 ГГц 4) | ±1,8 |
| MS2840A-040, MS2840A-041 с включенным предварительным усилителем, без включенной опции MS2840A-066 | |
| 300 кГц < F < 4 ГГц 3) | ±1,0 |
| 4 ГГц < F < 6 ГГц 4) | ±1,8 |
| MS2840A-044, MS2840A-046 без включенного предварительного усилителя | |
| 300 кГц < F < 4 ГГц | ±0,5 |
| 4 ГГц < F < 13,8 ГГц | ±1,8 |
| 13,8 ГГц < F < 40 ГГц | ±3,0 |
| MS2840A-044, MS2840A-046 с включенным предварительным усилителем | |
| 300 кГц < F < 4 ГГц | ±1,0 |
| 4 ГГц < F < 6 ГГц | ±1,8 |
| 6 ГГц < F < 13,8 ГГц | ±2,0 |
| 13,8 ГГц < F < 26,5 ГГц | ±3,0 |
| 26,5 ГГц < F < 40 ГГц | ±4,0 |
| Полоса частот анализа сигналов (дискретные значения) | |
| стандартное исполнение | от 1 кГц до 25 МГц; 31,25 МГц |
| опция MS2840A-077 | дополнительно: 50; 62,5 МГц |
| опция MS2840A-078 | дополнительно: 50; 62,5; 100; 125 МГц |
| Частота дискретизации анализа сигналов | |
| стандартное исполнение | от 2 кГц до 50 МГц |
| опция MS2840A-077 | от 2 кГц до 100 МГц |
| опция MS2840A-078 | от 2 кГц до 200 МГц |
| Пределы неравномерности амплитудно-частотной характеристики в полосе частот анализа сигналов, дБ 5) | ±0,31 |
| ельная погрешность - относительная | |
| 1) определяется формулой V 502 + 5n2 + 5a2, где 80 - основная относи! измерения уровня мощности, 8n - нелинейность опорного уровня, 8а погрешность ослабления входного аттенюатора 2) при температуре окружающего воздуха (23 ±5) оС 3) 300 кГц < F < 3 ГГц при включенной опции MS2840A-066 4) 3 ГГц < F < 3,7 ГГц при включенной опции MS2840A-066 5) типовое справочное значение | |
| Продолжение таблицы 3 | |
| 1 2 | |
| Параметры векторного генератора сигналов 1) | |
| Диапазон частот | |
| опция MS2840A-020 | от 250 кГц до 3,6 ГГц |
| опция MS2840A-021 | от 250 кГц до 6 ГГц |
| Разрешение по частоте, Гц | 0,01 |
| Диапазон установки уровня мощности, дБм | |
| стандартное исполнение | |
| на частотах < 25 МГц | от -40 to +2 |
| на частотах > 25 МГц | от -40 to +20 |
| опция MS2840A-022 на частотах < 25 МГц на частотах > 25 МГц | от -136 to -3 от -136 to +15 |
| Разрешение по мощности, дБ | 0,01 |
| Пределы относительной погрешности установки уровня мощности P на частотах F, дБ 2 3) | |
| стандартное исполнение | |
| F < 25 МГц, -40 дБм < P < +2 дБм | ±0,5 |
| 25 МГц < F < 375 МГц, -40 дБм < P < +9 дБм | ±0,5 |
| 375 МГц < F < 3,6 ГГц, -40 дБм < P < +9 дБм | ±0,5 |
| F > 3,6 ГГц, -40 дБм < P < +4 дБм | ±0,8 |
| опция MS2840A-022 | |
| F < 25 МГц, -110 дБм < P < -3 дБм | ±1,0 |
| 25 МГц < F < 100 МГц, -110 дБм < P < +4 дБм | ±1,0 |
| 100 МГц < F < 3,6 ГГц, -110 дБм < P < +4 дБм | ±0,5 |
| F > 3,6 ГГц, -110 дБм < P < -1 дБм | ±0,8 |
| 100 МГц < F < 3,6 ГГц, -127 дБм < P < -110 дБм | ±1,0 |
| F > 3,6 ГГц, -127 дБм < P < -110 дБм | ±2,5 |
| Параметры аналогового генератора сигналов 4) | |
| Диапазон частот | от 100 кГц до 3 ГГц |
| Разрешение по частоте, Гц | 1 |
| Диапазон установки уровня мощности, дБм | |
| на частотах < 25 МГц | от -136 to -3 |
| на частотах > 25 МГц | от -136 to +15 |
| Пределы относительной погрешности установки уровня мощности P на частотах F, дБ 2 3) | |
| 100 кГц < F < 250 кГц, -110 дБм < P < -3 дБм | ±3,0 |
| 250 кГц < F < 25 МГц, -110 дБм < P < -3 дБм | ±1,0 |
| 25 МГц < F < 100 МГц, -110 дБм < P < +4 дБм | ±1,0 |
| 100 МГц < F < 3,6 ГГц, -110 дБм < P < +4 дБм | ±0,5 |
| 41 го сигнала | |
| 1) опции MS2840A-020, MS2840A-021 для MS2840A-040, MS2840A-0 2) при температуре окружающего воздуха (23 ±5) оС, для гармоническо 3) типовые справочные значения 4) опция MS2840A-088 для MS2840A-040, MS2840A-041 | |
| 1 | 2 |
| Тип высокочастотного входного разъема | |
| MS2840A-040, MS2840A-041, MS2840A-044 | ^розетка) |
| MS2840A-046 | K(розетка) |
| Габаритные размеры, мм | |
| ширина | 426 |
| высота | 177 |
| глубина | 390 |
| Масса, кг, не более | |
| MS2840A-040, MS2840A-041 и) | 14,5 |
| MS2840A-044, MS2840A-046 2) | 15,3 |
| Напряжение электросети, В Номинальное значение частоты электросети, Гц Максимальная потребляемая мощность, В-А | от 200 до 250 50 350 |
| Рабочие условия применения | |
| температура окружающего воздуха, °C | от 0 до 50 |
| относительная влажность воздуха, %, не более | 95 (без конденсата) |
| 1) установлена опция MS2840A-020 или MS2840A-021 2) не включая другие опции 3) типовые справочные значения | |
наносится на заднюю панель корпуса в виде самоклеющейся этикетки и на титульный лист руководства по эксплуатации типографским способом.
представлена в таблице 4.
Таблица 4 - Комплектность анализаторов
| Наименование и обозначение | Кол-во |
| Анализатор спектра и сигналов MS2840A | 1 шт. |
| Кабель сетевой | 1 шт. |
| Флеш-накопитель USB | 1 шт. |
| Манипулятор «мышь» USB | 1 шт. |
| Руководство по эксплуатации M-W3812AE-18.0R | 1 шт. |
| Методика поверки MS2840A/МП-2021 | 1 шт. |
приведены в разделах 3, 4 эксплуатационного документа.
ГСИ. Государственная поверочная схема для средств измерений времени и частоты (приказ Росстандарта от 31.07.2018 г. № 1621)
ГСИ. Государственная поверочная схема для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц (приказ Росстандарта от 30.12.2019 г. № 3461)
ГОСТ Р 8.617-2006. ГСИ. Государственная поверочная схема для средств измерений мощности электромагнитных колебаний в диапазоне частот от 37,5 до 53,57 ГГц Техническая документация фирмы “Anritsu Corporation”, Япония
| Зарегистрировано поверок | 3 |
| Поверителей | 3 |
| Актуальность данных | 24.10.2025 |
