| Номер в госреестре | 82434-21 |
| Наименование СИ | Резервуары вертикальные стальные цилиндрические |
| Обозначение типа СИ | РВС-3000 |
| Изготовитель | Общество с ограниченной ответственностью "Строительно-монтажное предприятие "Конкурент" (ООО "СМП "Конкурент"), г. Краснодар |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары вертикальные стальные цилиндрические РВС-3000 (далее - резервуары) предназначены для измерения объема и хранения нефти и нефтепродуктов при ведении учета количества энергетических ресурсов.
Резервуары вертикальные стальные цилиндрические номинальной вместимостью 3000 м3 (РВС-3000) представляют собой сварную стальную конструкцию, состоящую из цилиндрической стенки, днища, крыши резервуара и оборудования, обеспечивающего их эксплуатацию.
Принцип действия резервуаров основан на измерении объема и хранения нефти и нефтепродуктов при проведении учета количества энергетических ресурсов в соответствии с градуировочной таблицей.
Вариант установки резервуаров - наземный.
Место расположения резервуаров - общество с ограниченной ответственностью «Ильский НПЗ» (ООО «КНГК - ИНПЗ»), 353232, Россия, край Краснодарский, район Северский, пгт. Ильский, территория 55 км автодороги Краснодар - Новороссийск.
В конструкции резервуаров вертикальных стальных цилиндрических РВС-3000 отсутствуют элементы настройки и регулировки, несанкционированный доступ к которым может оказать влияние на их метрологические характеристики.
Заводские номера резервуаров и буквенно-цифровые обозначения типа, идентифицирующие каждый экземпляр, наносится в места доступные для чтения на внешние стенки резервуаров методом окрашивания с использованием трафаретов.

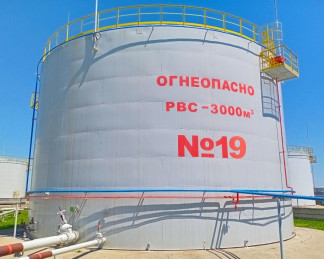

Фотографии общего вида резервуаров вертикальных стальных цилиндрических РВС-3000 с заводским номером 19 и с заводским номером 21 представлены на рисунке 1 и на рисунке 2.
Пломбирование (нанесение знаков поверки) резервуаров вертикальных стальных цилиндрических РВС-3000 заводской номер 19 и РВС-3000 заводской номер 21 не предусмотрено, знак поверки наноситься на:
- свидетельство о поверке (в случае его оформления);
- титульном и последнем листе градуировочной таблицы в местах подписи поверителя.
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Номинальная вместимость резервуара, м3 | 3000 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара, % (геометрический метод) | ±0,20 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение характеристики |
| Номинальный диаметр, мм | 18980 |
| Номинальная высота, мм | 12080 |
наносится на титульные листы паспортов типографским способом. Комплектность средств измерения
Таблица 3 - Комплектность резервуара вертикального стального цилиндрического РВС-3000 заводской номер 19_
| Наименование | Обозначение | Количество |
| Резервуар вертикальный стальной цилиндрический заводской № 19. | РВС-3000 | 1 шт. |
| Паспорт резервуара вертикального стального цилиндрического (РВС-3000) заводской № 19. | - | 1 шт. |
| Градуировочная таблица резервуара вертикального стального цилиндрического РВС-3000 заводской № 19. | - | 1 шт. |
Таблица 4 - Комплектность резервуара вертикального стального цилиндрического РВС-3000 заводской номер 21___
| Наименование | Обозначение | Количество |
| Резервуар вертикальный стальной цилиндрический заводской № 21. | РВС-3000 | 1 шт. |
| Паспорт резервуара вертикального стального цилиндрического (РВС-3000) заводской № 21. | - | 1 шт. |
| Градуировочная таблица резервуара вертикального стального цилиндрического РВС-3000 заводской № 21. | - | 1 шт. |
ФР.1.29.2015.20524 Измерение массы нефти, газового конденсата и нефтепродуктов косвенным методом статических измерений в резервуарах вертикальных стальных на предприятии ООО «Ильский НПЗ»
Нормативные документы, устанавливающие требования к резервуарам вертикальным стальным цилиндрическим РВС-3000
Приказ Росстандарта от 7 февраля 2018г., № 256 «Об утверждении государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ГОСТ 8.570-2000 Государственная система обеспечения единства измерений. «Резервуары стальные вертикальные цилиндрические. Методика поверки» (Приложение И).
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
