| Номер в госреестре | 82307-21 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-20 |
| Изготовитель | Великолукский завод "Транснефтемаш" Акционерного общества "Транснефть-Верхняя Волга" (Завод "ТНМ" АО "Транснефть-Верхняя Волга"), Псковская обл., г. Великие Луки |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-20 (далее по тексту -резервуары) предназначены для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема (согласно градуировочной таблице).
Резервуары представляют собой горизонтально расположенные цилиндрические стальные сосуды с днищами, состоящие из двух секций, разделенных перегородкой.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.
Резервуары стальные горизонтальные цилиндрические РГС-20 зав. №№ 6, 9 расположены на территории Пойменской нефтеперекачивающей станции Красноярского районного нефтепроводного управления АО «Транснефть-Западная Сибирь».
Резервуары стальные горизонтальные цилиндрические РГС-20 зав. №№ 58, 111 расположены на территории Кемчугской нефтеперекачивающей станции Красноярского районного нефтепроводного управления АО «Транснефть-Западная Сибирь».
Резервуары стальные горизонтальные цилиндрические РГС-20 зав. №№ 94, 95 расположены на территории Чулымской нефтеперекачивающей станции Новосибирского районного нефтепроводного управления АО «Транснефть-Западная Сибирь».
Резервуары стальные горизонтальные цилиндрические РГС-20 зав. №№ 105, 106 расположены на территории нефтеперекачивающей станции «Вознесенка» Красноярского районного нефтепроводного управления АО «Транснефть-Западная Сибирь».
Резервуары стальные горизонтальные цилиндрические РГС-20 зав. №№ 164, 165 расположены на территории нефтеперекачивающей станции «Абатская» Ишимского районного нефтепроводного управления АО «Транснефть-Западная Сибирь».

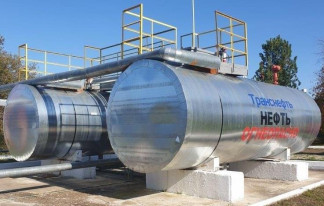

Общий вид резервуаров РГС-20 зав. №№ 6, 9, 58, 94, 95, 105, 106, 111, 164, 165 представлен на рисунках 1-5.
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 20 |
| Номинальная вместимость секции 1, м3 | 17 |
| Номинальная вместимость секции 2, м3 | 3 |
| Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -60 до +40 |
| Средний срок службы, лет | 30 |
наносится на паспорт типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-20 | 1 шт. |
| Паспорт | — | 1 экз. |
| Градуировочная таблица | — | 1 экз. |
приведены в разделе 6 паспорта.
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-20
Приказ Росстандарта № 256 от 07.02.2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
| Зарегистрировано поверок | 10 |
| Поверителей | 2 |
| Актуальность данных | 10.06.2025 |
