Системы оптические координатно-измерительные топометрические ATOS 5Airfoil и ATOS Q, 82290-21

Назначение

Системы оптические координатно-измерительные топометрические ATOS 5 Airfoil и ATOS Q (далее - системы) предназначены для измерений геометрических параметров поверхностей сложной формы.

Описание

Принцип действия систем основан на проецировании структурированного света на сканируемый объект. Контрастное изображение, спроецированное на объект, формирует на поверхности кодированный паттерн, что даёт возможность воссоздать его объемную форму благодаря цифровым камерам, которые снимают изображения под углом к источнику света. Получение полной объемной модели объекта заключается в проведении серии снимков, сделанных с разных сторон, и их последующем объединении в единое целое.

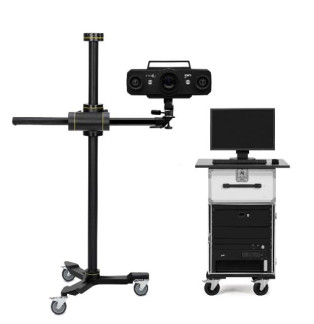

Системы состоят из сенсора ATOS с двумя камерами, модулем проектора, контроллером, блоком питания, а также компьютера и стойки или штатива для крепежа сенсора (Рисунок 1).

При объединении данных в массив для каждой области формируются трехмерные координаты точек поверхности сканируемого объекта в единой системе координат (по осям X, Y и Z) которые вычисляются на основании кривых линий интерференционных изображений, полученных с камер.

После сканирования и обработки цифровых изображений система получает данные с видимой части поверхности объекта в виде массива («облака») точек, в котором для каждой точки известны ее трехмерные координаты.

Сбор и объединение отдельных сканирований происходит автоматически.

Системы в модификациях ATOS 5 Airfoil и ATOS Q имеют несколько исполнений, отличающихся друг от друга измерительными объемами, шагом дискретности между измеряемыми точками и разрешением матриц цифровых камер. В обеих модификациях для монтажа камер используется кронштейн 255 мм.
