| Номер в госреестре | 82249-21 |
| Наименование СИ | Киловольтметры цифровые |
| Обозначение типа СИ | СКВ |
| Изготовитель | Акционерное общество "Научно-исследовательский институт электронно-механических приборов" (АО "НИИЭМП"), г. Пенза |
| Год регистрации | 2021 |
| Срок свидетельства | 16.07.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Киловольтметры цифровые СКВ (далее - киловольтметры) предназначены для измерений напряжения переменного и постоянного тока.
Принцип действия киловольтметров основан на методе емкостно-омического деления с последующей передачей сигнала измерительной информации на устройства обработки и отображения полученных результатов.
Киловольтметры состоят из делителя напряжения высоковольтного ДНВ-ХА (далее -ДНВ), где Х - предельное значение диапазона измерений напряжений постоянного тока и блока измерительного (далее - БИ). Дополнительно, по отдельному заказу, киловольтметры могут комплектоваться устройствами управления и индикации (далее - УУИ).
Конструктивно ДНВ выполнен в цилиндрическом электроизоляционном корпусе, заполненном кремневым наполнителем, с высоковольтным электродом для не коронирующего подключения и металлического основания. Внутри корпуса размещены плечи высокого и низкого напряжений, состоящие из емкостно-омических сборок. БИ и УУИ вариант «Н» выполнены в пластиковом корпусе с разъемами, антенной и ЖК-дисплеем. УУИ вариант «СТ» выполнен в металлическом корпусе с разъемами, антенной и ЖК-дисплеем.
ДНВ выполняет масштабное преобразование высокого напряжение в низкое. Входной разъем БИ подключается непосредственно к выходному разъему ДНВ. Подключение БИ к ДНВ может осуществляться через штатный измерительный кабель (далее - ИК). БИ выполняет измерение, коррекцию, расчет и отображение напряжения на входе ДНВ по его выходному напряжению. С БИ сигнал может передаваться на компьютер со специальным ПО или УУИ по интерфейсу USB или Bluetooth. Электропитание БИ осуществляется от встроенного аккумулятора.
Киловольтметры выпускаются в следующих модификациях:
СКВ - Х - Х - X
Варианты исполнения:
_ "И" - исходный
"Н" - настольный
"Г" - гаджет
"СТ" - стационарный
_ Пределы допускаемой основной погрешности измерений
0,25 или 0,5 (±0,25 или ±0,5 %)
- Предельное значение диапазона измерений напряжения
постоянного тока, кВ
Тип киловольтметра
В исполнении «И» в состав киловольтметра входят только ДНВ и БИ.
Киловольтметры в исполнении «Н», «Г» и «СТ» дополнительно комплектуются УУИ, позволяющим осуществлять обмен данными с БИ и ПК. УУИ поставляются в вариантах исполнения: «Н», «Г» и «СТ». В варианте «Г» в качестве УУИ может использоваться смартфон, планшет или ПК с установленным специальным ПО.
Нанесение знака поверки на киловольтметр не предусмотрено.

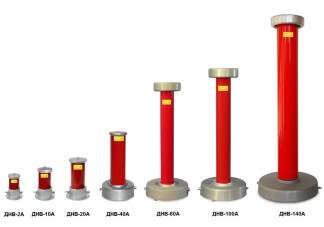

Общий вид средства измерений приведен на рисунках с 1 по 4.
Обозначение мест пломбировки от несанкционированного доступа приведено на рисунке 5.
в)
г)
а - вид сверху БИ; б - вид снизу ДНВ; в - вид сверху УУИ вариант «Н»; г - вид спереди УУИ вариант «СТ».
Рисунок 5 - Обозначение мест пломбировки от несанкционированного доступа
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Иден тифи кацио нные данн ые (приз наки) | Значение |
| Иден тифи кацио нные данн ые ПО | SKV |
| Верс ия ПО | не ниже v 1.0.0.0 |
| &^ & и f § § Д О О ^ CQ R и д Я О S S 5 С |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений напряжения постоянного тока, кВ - модификация СКВ-2-Х-Х - модификация СКВ-10-Х-Х - модификация СКВ-20-Х-Х - модификация СКВ-40-Х-Х - модификация СКВ-80-Х-Х - модификация СКВ-100-Х-Х - модификация СКВ-140-Х-Х | от 0,01 до 2,00 от 0,1 до 10,0 от 1 до 20 от 1 до 40 от 1 до 80 от 1 до 100 от 1 до 140 |
| Диапазон измерений напряжения переменного тока, кВ - модификация СКВ-2-Х-Х - модификация СКВ-10-Х-Х - модификация СКВ-20-Х-Х - модификация СКВ-40-Х-Х - модификация СКВ-80-Х-Х - модификация СКВ-100-Х-Х - модификация СКВ-140-Х-Х | от 0,01 до 1,40 от 0,1 до 7,0 от 1 до 14 от 1 до 30 от 1 до 55 от 1 до 70 от 1 до 100 |
| Пределы допускаемой относительной погрешности измерений напряжения постоянного и переменного тока, % | ±(0,25+0,125 х [(ип/их)-1])* или ±(0,5+0,25 х [(ип/их)-1])* |
| Номинальная частота переменного тока, Гц | 50 |
Примечание: * Un - предельное значение диапазона измерений напряжения; Ux - измеренное значение напряжения._
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия применения: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 от 10 до 80 от 84 до 106 |
| Г абаритные размеры, мм, не более - ДНВ-2А (высота х диаметр х глубина) - ДНВ-10А (высота х диаметр х глубина) - ДНВ-20А (высота х диаметр х глубина) - ДНВ-40А (высота х диаметр х глубина) - ДНВ-80А (высота х диаметр х глубина) - ДНВ-100А (высота х диаметр х глубина) - ДНВ-140А (высота х диаметр х глубина) - БИ (высота х ширина х глубина, без учета антенны) - УУИ в исполнении «Н» (высота х ширина х глубина, без учета антенны) - УУИ в исполнении «СТ» (высота х ширина х глубина, без учета антенны) | 190 х 100 х 140 280 х 100 х 140 280 х 100 х 140 360 х 180 х 220 690 х 250 х 290 740 х 250 х 290 1100 х 360 х 400 55 х 205 х 200 55 х 205 х 200 180 х 240 х 210 |
| Масса, кг, не более - ДНВ-2А - ДНВ-10А - ДНВ-20А - ДНВ-40А - ДНВ-80А - ДНВ-100А - ДНВ-140А - БИ - УУИ в исполнении «Н» - УУИ в исполнении «СТ» | |
| Средний срок службы, лет Средняя наработка на отказ, ч |
Знак утверждения типа наносится методом лазерной маркировки на этикетку, наклеиваемую на нижнюю панель блока измерительного и печатным способом на титульный листа руководства по эксплуатации.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Делитель напряжения высоковольтный | ДНВ-ХА* | 1 шт. |
| Блок измерительный (с антенной) | РУКЮ.411116.008 | 1 шт. |
| Зарядное устройство | 1 шт. | |
| Кабель интерфейсный USB 2.0 (длиной до 1,8 м) | 1 шт. | |
| Кабель измерительный (длина до 5 м) | РУКЮ 685641.031 | 1 шт. |
| Провод заземления (длиной 2 м) | РУКЮ.685666.002 | 1 шт. |
| USB-флэш с Руководством по эксплуатации киловольтметров СКВ РУКЮ 411116.001РЭ и ПО для USB и Bluetooth - интерфейсов, а также для ОС Windows и Android. | РУКЮ.00 464 | 1 шт. |
| Ящик упаковочный | РУКЮ.321231.004 | 1 шт. |
| Наименование | Обозначение | Количество |
| Планшет (только для модификаций СКВ-Х-Х-Г) | ||
| Устройство управления и индикации в исполнениях "Н" (с антенной) (только для модификаций СКВ-Х-Х-Н) | РУКЮ 464425.001 | 1 шт. |
| Устройство управления и индикации в исполнениях "Н" или "СТ" (с антенной) (только для модификаций СКВ-Х-Х-СТ) | РУКЮ 464422.001 | 1 шт. |
| Модуль интерфейса Bluetooth (опционально) | 1 шт. | |
| Киловольтметры цифровые СКВ. Руководство по эксплуатации | РУКЮ.411116.001 РЭ | 1 экз. |
| Киловольтметры цифровые СКВ. Методика поверки | М | 1 экз. |
| Примечание: * Х - предельное значение диапазона измерений напряжений постоянного тока | ||
приведены в разделе 3 руководства по эксплуатации.
Нормативные документы, устанавливающие требования к установке для поверки киловольтметров УПК-30ПТ
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
РУКЕО 411116.001 ТУ. Киловольтметры цифровые СКВ. Технические условия
| Зарегистрировано поверок | 40 |
| Поверителей | 4 |
| Актуальность данных | 02.11.2025 |
