| Номер в госреестре | 82137-21 |
| Наименование СИ | Резервуары стальные горизонатльные цилиндрические |
| Обозначение типа СИ | РГС-10, РГС-11, РГС-30, РГС-60, РГС-70 |
| Изготовитель | Акционерное общество "Восточно-Сибирская топливная компания" (АО "ВСТК"), г. Иркутск |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-10, РГС-11, РГС-30, РГС-60, РГС-70 (далее - резервуары) предназначены для измерений объема нефти и нефтепродуктов.
Принцип действия резервуара основан на заполнении его нефтью или нефтепродуктом до определенного уровня, соответствующего объему согласно градуировочной таблице.
Резервуары представляют собой стальные металлические сосуды в форме горизонтальных цилиндров с коническими (зав.№ 7П, зав.№ 5П, зав.№ 4П) и сферическими (зав.№ 01П, зав.№ 02П, зав.№ 6П, зав.№ 03П) днищами. Резервуары оборудованы смотровыми люками и загрузочными трубами. Расположение резервуаров - подземное. Место расположения резервуаров приведено в таблице 1.
Таблица 1 - Место расположения резервуаров
| Тип | Заводской номер | Место расположения резервуаров |
| РГС-10 | 7П | Склад ГСМ АО «ВСТК» аэропорт г. Иркутск |
| РГС-11 | 4П | |
| РГС-30 | 01П | |
| РГС-30 | 02П | |
| РГС-60 | 5П | |
| РГС-60 | 6П | |
| РГС-70 | 03П |

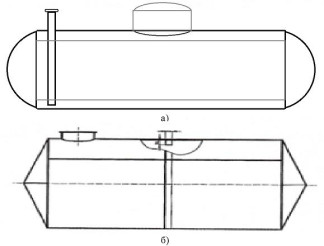

Эскизы резервуаров представлены на рисунке 1.
Пломбирование резервуаров не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено
отсутствует
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||||
| РГС-10 | РГС-11 | РГС-30 | РГС-60 | РГС-70 | |
| Номинальная вместимость, м3 | 10 | 11 | 30 | 60 | 70 |
| Пределы допускаемой относительной погрешности измерений вместимости резервуара, % | ±0,25 | ||||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | от -45 до +50 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 20 |
Таблица 4 - Комплектность резервуаров
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-10 (РГС-11, РГС-30, РГС-60, РГС-70) | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе 7 «Заметки по эксплуатации» паспорта
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-10, РГС-11, РГС-30, РГС-60, РГС-70
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости (утверждена приказом Росстандарта от
07.02.2018 № 256)
| Зарегистрировано поверок | 7 |
| Поверителей | 1 |
| Актуальность данных | 17.06.2025 |
