Государственный реестр средств измерений

Измерители атмосферного давления и температуры Leica PAA-33X, 82093-21

Измерители атмосферного давления и температуры Leica PAA-33X (далее - измерители) предназначены для измерений атмосферного давления и температуры.
Карточка СИ
Номер в госреестре 82093-21
Наименование СИ Измерители атмосферного давления и температуры
Обозначение типа СИ Leica PAA-33X
Изготовитель Компания: "Leica Geosystems AG", Швейцария
Год регистрации 2021
Срок свидетельства 18.06.2026
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Измерители атмосферного давления и температуры Leica PAA-33X (далее - измерители) предназначены для измерений атмосферного давления и температуры.

Описание

Принцип действия измерителей основан на измерении температуры и давления с помощью сенсора, обработке поступившего сигнала и преобразования в эквивалентный цифровой сигнал для передачи по каналу связи RS-485.

Конструктивно измерители состоят из электронного устройства в цилиндрическом корпусе, чувствительного сенсора с резьбовым соединением и кабеля подключения.

Конструкция измерителей не предусматривает их пломбировку. Ограничение доступа к метрологически значимой части конструкция измерителей, не предусматривает возможность его разборки и подключение залито компаундом. Попытка вскрытия приводит к потере работоспособности. Нанесение знака поверки на измерители не предусмотрено.

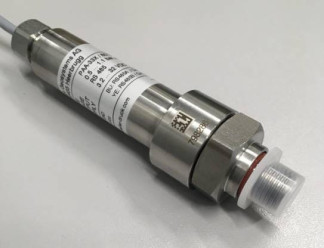

Общий вид, обозначение места нанесения знака утверждения типа и место нанесения маркировки представлены на рисунке 1.

Программное обеспечение

Функционирование измерителей осуществляется под управлением внешнего специализированного программного обеспечения (ПО), установленное на персональный компьютер.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Leica GeoMos Monitor

Номер версии (идентификационный номер ПО)

не ниже 7.1

Цифровой идентификатор ПО

-

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений абсолютного давления, МПа

от 0,05 до 0,11

Пределы допускаемой приведённой к полному диапазону измерений погрешности измерений абсолютного давления у, %

±0,25

Диапазон измерений температуры, °С

от -40 до +80

Пределы допускаемой абсолютной погрешности измерений температуры, °С:

-    в диапазоне от -40 до -30 °С исключ.

-    в диапазоне включ. от -30 до +60 °С включ.

-    в диапазоне св. +60 до +80 °С

±2

±1

±2

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Напряжение питания постоянного тока, В

от 3,2 до 32,0

Потребляемая мощность, Вт, не более

0,8

Диапазон рабочих температур окружающего воздуха, °С

от -40 до +80

Габаритные размеры, мм, не более

-    диаметр

-    высота

30

122

Длина кабеля, м

7±0,2

Масса, кг, не более

0,5

Знак утверждения типа

наносится на наклейку, расположенную на корпусе измерителей, и на титульные листы паспорта и руководства по эксплуатации типографским способом.

Комплектность измерителей

Таблица 4 - Комплектность измерителей_

Наименование

Обозначение

Количество

Измеритель атмосферного давления и температуры Leica PAA-33X

-

1 шт.

ПО Leica GeoMos Monitor

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Паспорт

-

1 экз.

Методика поверки

651-20-014 МП

1 экз.

Сведения о методах измерений

«Измерители атмосферного давления и температуры Leica PAA-33X. Руководство по эксплуатации» раздел 1 «Описание системы», раздел 2 «Описание датчика»

Нормативные документы

Техническая документация изготовителя

Зарегистрировано поверок 2
Поверителей 2
Актуальность данных 07.12.2024
