| Номер в госреестре | 81977-21 |
| Наименование СИ | Хроматографы жидкостные Acquity |
| Обозначение типа СИ | Acquity |
| Изготовитель | "Waters Asia Limited", США; Производственная площадка: Фирма "Waters Corporation", США; Фирма "Waters Pacific Pte Ltd", Сингапур |
| Год регистрации | 2021 |
| Срок свидетельства | 18.06.2026 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Хроматографы жидкостные Acquity (далее - хроматографы) предназначены для количественного определения органических веществ в лекарственных препаратах, пищевых продуктах, кормах для животных, биологически активных веществ и их метаболитов в биологических объектах.
Принцип действия хроматографов основан на разделении жидкой смеси веществ на хроматографической колонке методом высокоэффективной жидкостной хроматографии с последующим детектированием.
Хроматографы комплектуются одним или несколькими детекторами:
- ультрафиолетовым детектором с переменной длиной волны Acquity TUV;
- детектором на диодной матрице Acquity PDA;
- флуоресцентным детектором Acquity FLR;
- рефрактометрическим детектором Acquity RI;
- детектором испарительного светорассеяния Acquity ELS;
бинарным градиентным насосом, скоростным инжектором, автосамплером, колонкой, термостатом колонки, термостатируемым отделением для анализируемых образцов, системой обработки данных.
Серийные номера детекторов наносятся с внутренней стороны на крышки детекторов в виде наклейки.
Хроматографы выпускаются в двух модификациях: H-Class (смешение элюэнтов при-низком давлении) и I-Class (смешение элюэнтов при высоком давлении).
Пломбирование хроматографов не предусмотрено.
Нанесение знака поверки на хроматографы не предусмотрено.

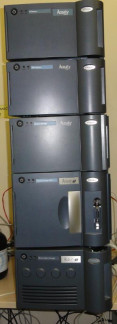

Внешний вид хроматографов приведен на Рис.1
Acquity H-Class Acquity I-Class
Рисунок 1- Внешний вид хроматографов жидкостных Acquity
Программное обеспечение выполняет управление прибором, сбор, обработку и хранение данных.
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1
| Идентификационные данные | Значение | Значение |
| Идентификационное наименование ПО | Empower | Empower |
| Номер версии (идентификационный номер) ПО | FR4 | FR5 |
| Цифровой идентификатор ПО | 5801195F | ^139F9A |
| Алгоритм вычисления идентификатора ПО | CRC32 | CRC32 |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений согласно Р 50.2.077-2014 соответствует среднему уровню.
| Таблица 2-Метрологические характеристики | |
| Наименование характеристики | Значение |
| Относительное отклонение выходного сигнала детекторов TUV, PDA, FLR, RI %, по пику антрацена: по времени выхода по площади пика | 1,0 1,5 |
| Относительное отклонение выходного сигнала детектора ELS %, по пику антрацена: по времени выхода по площади пика | 4 5 |
| Уровень флуктуационных шумов нулевого сигнала детектора TUV (ацетонитрил/вода 10/90, 230 нм, постоянная времени 1, е.о.п. детектора PDA (ацетонитрил/вода 10/90, 230 нм, постоянная времени 1, е.о.п. детектора RI ед. рефр., не более детектора ELS, ед. светорассеивания, не более детектора FLR (деионизированная вода 1 мл/мин, 246 нм возбуждения, 402 нм эмиссии, постоянная времени 1 с), мВ | 6-10-5 8-10-5 2-10-8 0,5 5 |
| Дрейф нулевого сигнала, не более детектора TUV, е.о.п./ч детектора PDA, е.о.п./ч детектора FLR, мВ/ч детектора RI, ед. рефр./ч детектора ELS, ед. светорассеивания/ч | 6-10-4 Ы0-2 10 Ы0-5 1 |
| Предел детектирования, г/см3, не более детектора TUV по антрацену, 254 нм, при объеме пробы 0,2 мм3 детектора PDA по антрацену, 254 нм, при объеме пробы 1 мм3 детектора FLR по антрацену, 254 нм, при объеме пробы 0,2 мм3 детектора ELS по кофеину, при объеме пробы 0,7 мм3 детектора RI по кофеину, при объеме пробы 0,1 мм3 | 1-10-8 2-10-8 5-10-10 2-10-4 4-10-7 |
| Относительное отклонение выходного сигнала через 4 часа непрерывной работы детекторов TUV, PDA, FLR, RI, %, по пику антрацена по площади пика | 3 |
Таблица 3-Основные технические характеристики
| Наименование характеристики | Значение | ||||
| TUV | PDA | FLR | RI | ELS | |
| Потребляемая мощность, ВА, не более | 185 | 185 | 185 | 145 | 200 |
| Габаритные размеры, мм, не более: -высота | 343 | 292 | 343 | 343 | 284 |
| -ширина | 610 | 610 | 610 | 610 | 521 |
| -длина | 193 | 20 | 193 | 208 | 203 |
| Масса, кг, не более | 12 | 15,6 | 14 | 12 | 15 |
| Параметры электрического питания: | |||||
| - напряжение переменного тока, В | от 100 до 240 | ||||
| - частота переменного тока, Г ц | от 49 до 52 | ||||
| Условия эксплуатации: | |||||
| - температура окружающей среды, оС -относительная влажность, % (без конденсации) | от | от +15 до +28 20 до 80 (без конденсации) | |||
| -атмосферное давление, кПа | от 84 до 106,7 | ||||
| Средний срок службы, лет Средняя наработка на отказ, ч | 10 8760 | ||||
наносится на титульный лист Руководства по эксплуатации методом компьютерной графики. Комплектность средства измерений
Таблица 4
| Наименование | Обозначение | Количество |
| Хроматографы жидкостные Acquity с детекторами по заказу | 1 шт. | |
| детекторы: -ультрафиолетовый с переменной длиной волны; - на диодной матрице; - флуоресцентный; - рефрактометрический; - испарительного светорассеяния | Acquity TUV Acquity PDA Acquity FLR Acquity RI Acquity ELS | по заказу |
| программное обеспечение (установочный CD-диск с USB - лицензионным ключом для защиты информации от несанкционированного доступа) | Empower | 1 комп. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | 009-29-20 МП | 1 экз. |
содержатся в Руководстве по эксплуатации ВСТАВИТЬ НАЗВАНИЯ., раздел «Порядок выполнения хроматографических анализов».
| Зарегистрировано поверок | 133 |
| Поверителей | 15 |
| Актуальность данных | 23.10.2025 |
