Комплексы измерительные с фотофиксацией "ОРАКУЛ-ИНСАЙТ", 81759-21

Назначение

Комплексы измерительные с фотофиксацией «ОРАКУЛ-ИНСАЙТ» (далее по тексту — комплексы) предназначены для измерения местоположения и скорости движения транспортных средств (далее по тексту — ТС) в зоне контроля, скорости ТС на контролируемом участке, измерения времени фотофиксации ТС и измерения координат места расположения комплекса в автоматическом режиме.

Описание

Комплексы состоят из измерителей оптико-радиолокационных многоцелевых «ОРАКУЛ-Компакт» (далее по тексту — ИМ), программного обеспечения (далее по тексту — ПО) и монтажно-эксплуатационного оборудования, обеспечивающего монтаж, электропитание, наведение ИМ на зону контроля, дополнительную защиту, подсветку в ночное время суток и связь с внешними устройствами.

Принцип действия ИМ комплекса основан на:

-    измерении скорости движения ТС в зоне контроля по разности частот между излученным ИМ радиолокационным сигналом и сигналом, отраженным от движущихся объектов (эффект Доплера);

-    измерении местоположения ТС в зоне контроля по фазовому методу радиолокации с измерением расстояния от ИМ до ТС и углов на ТС относительно оси ИМ комплекса;

-    измерении скорости движения ТС на контролируемом участке по разности времён фотофиксации ТС в одной и другой зонах контроля и пройденного ТС расстояния от момента первой фотофиксации до момента второй фотофиксации;

-    измерение времени фотофиксации ТС и координат места расположения ИМ комплекса по данным, полученным от встроенного в ИМ приемника глобальной навигационной спутниковой системы ГЛОНАСС/GPS.

Комплексы в автоматическом режиме обеспечивают привязку местоположения и скорости ТС, измеренных в зоне контроля, с расположением ТС на кадре фотофиксации при одновременном измерении времени фотофиксации и распознавании государственного регистрационного знака ТС.

Комплексы предназначены для:

-    неподвижной установки (стационарной или передвижной);

-    мобильной установки (на ТС).

ИМ комплекса выполнен в едином влагозащищенном, ударопрочном корпусе с элементами крепления и содержит радиолокационный модуль, видеокамеру, вычислительный модуль, энергонезависимый накопитель данных, приемник глобальной навигационной спутниковой системы ГЛОНАСС/GPS. На корпусе ИМ установлены шильды, содержащие наименование, торговую марку изготовителя и знак утверждения типа средства измерений. ИМ защищен от несанкционированного вскрытия специальной пломбой, разрушающейся при попытке удаления.

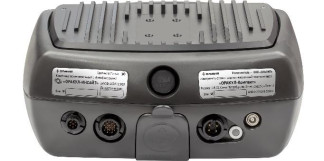

Общий вид ИМ, места расположения шильд и установки пломбы на ИМ представлены на рисунке 1.

Рисунок 1 — Общий вид и места установки шильд и пломбы на ИМ

сэтьвия    Сделано в России

Комплекс измерительный с фотофиксацией

<<&> «ОРАКУЛ-ИНСАЙТ»

БКЮФ.402222.050 Дата изготовления: Зав. № '    ' <•> сзтьвия

Зав. №
