| Номер в госреестре | 81729-21 |
| Наименование СИ | Делители напряжения импульсные омические |
| Обозначение типа СИ | SMR |
| Изготовитель | VEB Transformatoren - und Röntgenwerk "Hermann Matern", Германия |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Делители напряжения импульсные омические SMR (далее по тексту - делители) предназначены для масштабного преобразования высоких напряжений стандартизованных грозовых импульсов.
Принцип действия делителя основан на методе резистивного деления.
Делители состоит из следующих элементов: основание, плечо высокого напряжения с высоковольтным выводом, плечо низкого напряжения, электростатические экраны и демпфирующий резистор.
Конструктивно плечо высокого напряжения делителя выполнено в виде трубы из стеклопластика, внутри которой размещается плечо высокого напряжения, залитое трансформаторным маслом. Плечо высокого напряжения R1 собрано из отдельных сопротивлений малой индуктивности. Сопротивление Ri равно 10±0,5 кОм. Разъем для подключения измерительного кабеля и плечо низкого напряжения располагаются в нижней части делителя. В верхней части делителя находятся демпфирующие резисторы Rdi, Rd2 и электростатические экраны. Электростатические экраны обеспечивают близкое к линейному распределение напряжения вдоль плеча высокого напряжения. Демпфирующие резисторы Rdi, Rd2 служат для затухания колебаний внешней измерительной цепи на стороне высокого напряжения и между верхней частью делителя и электростатическим экраном.
Делители изготовлены в следующих модификациях: SMR 10/770 и SMR 10/2200, которые отличаются величиной номинального напряжения.
К делителям данного типа относятся делители SMR 10/770, зав. №№ 856520 и 865189 и SMR 10/2200, зав. № 890786.
Нанесение знака поверки на делители не предусмотрено.

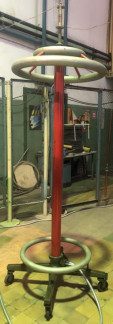

Общий вид средства измерений приведен на рисунках 1 и 2.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значения |
| Диапазон преобразований напряжения стандартизованных грозовых импульсов, кВ - для модификации SMR 10/770 - для модификации SMR 10/2200 | от 10 до 770 от 50 до 2200 |
| Номинальное значение коэффициента масштабного преобразования - для модификации SMR 10/770 - для модификации SMR 10/2200 | 1000 3000 |
| Пределы допускаемой относительной погрешности коэффициента масштабного преобразования, % | ±1,0 |
| Диапазон преобразований напряжения срезанных на фронте стандартизованных грозовых импульсов, кВ - для модификации SMR 10/770 - для модификации SMR 10/2200 | от 10 до 770 от 50 до 2200 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия применения: - температура окружающей среды, оС - относительная влажность, % - атмосферное давление, кПа | от +15 до +35 от 10 до 80 от 84 до 106 |
| Габаритные размеры, мм, высота х диаметр - для модификации SMR 10/770 - для модификации SMR 10/2200 | 2040 х 800 6680 х 2575 |
| Масса, кг - для модификации SMR 10/770 - для модификации SMR 10/2200 | 40 300 |
| Средний срок службы, лет Средняя наработка на отказ, ч | 20 7500 |
Нанесение знака утверждения типа на трансформатор не предусмотрено. Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Делители напряжения импульсные омические SMR 10/770 | - | 2 шт. |
| Делитель напряжения импульсный омический SMR 10/2200 | 1 шт. | |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 206.1-001-2021 | 1 экз. |
приведены в разделе 4 Руководства по эксплуатации.
Нормативные документы, устанавливающие требования к делителям напряжения импульсным омическим SMR
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
| Зарегистрировано поверок | 6 |
| Поверителей | 1 |
| Актуальность данных | 08.12.2024 |
