| Номер в госреестре | 81403-21 |
| Наименование СИ | Тестеры трансформаторов напряжения и тока |
| Обозначение типа СИ | iCT 1 |
| Изготовитель | "I.S.A. - Altanova Group S.r.l.", Италия |
| Год регистрации | 2021 |
| Срок свидетельства | 30.03.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Тестеры трансформаторов напряжения и тока iCT 1 (далее по тексту - тестеры) предназначены для измерений и вычисления характеристик силовых и измерительных трансформаторов напряжения и тока путем измерений напряжения переменного тока, силы переменного тока, электрического сопротивления постоянному току, коэффициента трансформации.
Принцип действия тестеров заключается в формировании испытательных сигналов с заданными параметрами и измерения их величины на входе и выходе проверяемого трансформатора. При этом аналоговые сигналы напряжения и силы тока преобразуются в цифровую форму с помощью аналого-цифрового преобразователя (АЦП), обрабатываются по математическим алгоритмам и результаты измерений отображаются на цветном жидкокристаллическом сенсорном дисплее в цифровом и графическом виде.
Полученные результаты измерений отображаются на дисплее тестера, сохраняются во встроенной памяти (до 1000 результатов измерений), или передаются через коммуникационные интерфейсы (Ethernet, USB) на внешний персональный компьютер или флеш-накопитель.
Управление процессами измерений осуществляется встроенным микропроцессором. Тестеры могут работать в ручном и автоматическом режимах.
Тестеры применяется при пуско-наладочных работах и комплексном техническом обслуживании силовых и измерительных трансформаторов напряжения и тока электрических подстанций.
Тестеры измеряют и вычисляют следующие характеристики трансформаторов: коэффициент трансформации и полярность; сопротивление обмоток; кривые намагничивания; токовая и угловая погрешности; вторичная нагрузка и мощность вторичных обмоток; предельная кратность вторичных обмоток для защиты (полная погрешность) и коэффициент безопасности приборов вторичных обмоток для измерений. Кроме этого тестеры проводят размагничивание трансформаторов и проверку изоляции.
К тестерам может подключаться дополнительный опциональный модуль - усилитель высоковольтный HVB4000, который является повышающим трансформатором и служит для испытаний высоковольтных трансформаторов напряжения.
Функциональные характеристики тестеров представлены в таблице 1.
Основные узлы тестеров: генераторы напряжения и силы переменного тока, источники напряжения и силы постоянного тока, АЦП, микропроцессор, устройство управления, схема интерфейсов, блок питания, графический сенсорный дисплей.
Конструктивно тестеры выполнены в переносных пластиковых влагонепроницаемых корпусах в виде кейса, закрываемых крышкой и имеющих ручку для переноски.
На лицевой панели расположены: цветной жидкокристаллический сенсорный дисплей, кнопка запуска тестирования, разъемы для подключения измерительных кабелей, разъемы интерфейсов связи Ethernet и USB, выключатель питания, кнопка аварийного останова, клемма заземления, разъем сети питания.
Общий вид тестеров представлен на рисунке 1. Обозначение места нанесения знака поверки представлено на рисунке 1.
Пломбирование тестеров трансформаторов тока и напряжения iCT 1 не предусмотрено.
Место нанесения заводских (серийных номеров) - на лицевой панели корпуса; способ нанесения - типографская печать на бумажной наклейке; формат - цифровой код.

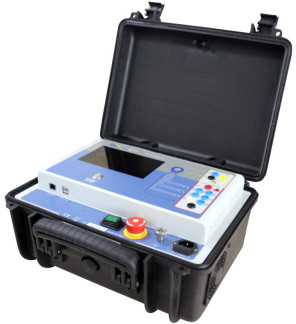

Рисунок 1 - Общий вид тестеров трансформаторов напряжения и тока iCT 1
Таблица 1 - Функциональные характеристики
| Наименование характеристики | Значение |
| Для трансформаторов напряжения | |
| Коэффициент трансформации | Да |
| Мощность вторичных обмоток | Да |
| Ток утечки (испытание изоляции) | Да |
| Для трансформаторов тока | |
| Коэффициент трансформации и полярность | Да |
| Сопротивление обмоток | Да |
| Кривые намагничивания | Да |
| Погрешности | Да |
| Вторичная нагрузка | Да |
| Предельная кратность вторичных обмоток для защиты и коэффициент безопасности приборов вторичных обмоток для измерений | Да |
| Размагничивание | Да |
| Тестирование при отсутствии исходных данных о трансформаторе | Да |
| Ток утечки (испытание изоляции) | Да |
Тестеры работают под управлением встроенного программного обеспечения (ПО). Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики тестеров нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) тестеров предприятием-изготовителем и недоступна для потребителя.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО) | Не ниже 1.0.1.хххх |
| Цифровой идентификатор ПО | - |
Таблица 3 - Метрологические характеристики тестеров в режиме измерений напряжения переменного тока (входы S1-S6)_
| Пределы измерений, В | Частота, Г ц | Разрешение (единица младшего разряда (е.м.р.)), В | Пределы допускаемой основной абсолютной погрешности измерений, В |
| 2 | 50 | 0,0001 | ±(0,0005-и+0,0005-Ик.) |
| 20 | 0,001 | ||
| 200 | 0,01 | ||
| 2000 | 0,1 | ±(0,00ЬИ+0,00ЬШ.) | |
| Примечания U - измеренное значение напряжения переменного тока, В; Ик. - предел измерений напряжения переменного тока, В | |||
Таблица 4 - Метрологические характеристики тестеров в режиме измерений напряжения переменного тока (входы P1-P2) __
| Пределы измерений | Частота, Гц | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой основной абсолютной погрешности измерений, мВ, В |
| 300 мВ | 50 | 0,01 мВ | ±(0,0005-и+0,0005-Ик.) |
| 3 В | 0,0001 В | ||
| 30 В | 0,001 В | ||
| 300 В | 0,01 В | ||
| Примечания U - измеренное значение напряжения переменного тока, мВ, В; Ик. - предел измерений напряжения переменного тока, мВ, В | |||
Таблица 5 - Метрологические характеристики тестеров в режиме измерений силы переменного тока (выход HV)_
| Предел измерений, А | Частота, Гц | Разрешение (единица младшего разряда (е.м.р.)), А | Пределы допускаемой основной абсолютной погрешности измерений, А |
| 6 | 50 | 0,001 | ±(0,0005-1+0,001-!к.) |
| Примечания I - измеренное значение силы переменного тока, А; 1к. - предел измерений силы переменного тока, А | |||
Таблица 6 - Метрологические характеристики тестеров в режиме измерений электрического сопротивления постоянному току
| Предел измерений, Ом | Разрешение (единица младшего разряда (е.м.р.)), Ом | Пределы допускаемой основной абсолютной погрешности измерений, Ом |
| 1 | 0,0001 | ±(0,001-R+0,001) |
| Примечание - R - измеренное значение электрического сопротивления постоянному току, Ом | ||
Таблица 7 - Метрологические характеристики тестеров в режиме измерений коэффициента трансформации_
| Диапазон измерений | Пределы допускаемой основной относительной погрешности измерений, % |
| Для трансформаторов напряжения | |
| от 1 до 399 | ±0,2 |
| от 400 до 999 | ±0,3 |
| от 1000 до 2500 | ±0,5 |
| Для трансформаторов тока | |
| от 0,8 до 1999 | ±0,05 |
| от 2000 до 4999 | ±0,1 |
| от 5000 до 10000 | ±0,2 |
Таблица 8 - Температурный коэффициент
| Модификация | Температурный коэффициент, /°С |
| iCT 1 | ±(0,0005-X+0,0002-X^) |
| Примечания X - измеренное значение физической величины; Хк. - предел (конечное значение диапазона) измерений физической величины | |
Таблица 9 - Общие технические характеристики
| Наименование характеристики | Значение |
| Параметры дисплея | цветной ЖК, сенсорный, разрешение 800 на 480 точек |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | 230 50 |
| Габаритные размеры (длинахширинахвысота), мм | 410x340x205 |
| Масса, кг | 16 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от +15 до +25 от 25 до 70 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от -10 до +55 до 95 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 10 000 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 10 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Тестер трансформаторов напряжения и тока iCT 1 | - | 1 шт. |
| Комплект кабелей | - | 1 шт. |
| Предохранители | T8A | 5 шт. |
| Усилитель высоковольтный | HVB4000 | 1 шт. 1) |
| Комплект кабелей длиной 18 м | - | 1 шт. 1) |
| Программное обеспечение iCT1 TDMS | - | 1 шт. 1) |
| Кейс для транспортировки | - | 1 шт. 1) |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | ИЦРМ-МП-088-20 | 1 экз. |
| Примечание - 1) - опция | ||
приведены в руководстве по эксплуатации в главе 4 «Испытания трансформаторов тока» и главе 5 «Испытания трансформаторов напряжения».
Нормативные документы, устанавливающие требования к тестерам трансформаторов напряжения и тока iCT 1
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
Приказ Федерального агентства по техническому регулированию и метрологии от
29 мая 2018 г. № 1053 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2-109 Гц»
Приказ Федерального агентства по техническому регулированию и метрологии от 14 мая 2015 г. № 575 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1 • 10-16 до 100 А в диапазоне частот от 1-10"1 до 1-106 Гц»
Приказ Федерального агентства по техническому регулированию и метрологии от
30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
