| Номер в госреестре | 80159-20 |
| Наименование СИ | Анализаторы многоканальные синхронные |
| Обозначение типа СИ | "КАМЕРТОН" |
| Изготовитель | Общество с ограниченной ответственностью Научнопроизводственное предприятие "РОС" (ООО НПП "РОС"), г. Пермь |
| Год регистрации | 2020 |
| Срок свидетельства | 18.12.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы многоканальные синхронные «КАМЕРТОН» (далее анализаторы) предназначены для измерений виброускорения, виброскорости, виброперемещения, напряжения постоянного и переменного тока.
Принцип действия анализаторов основан на измерении и обработке электрических сигналов, поступающих от первичных преобразователей.
Анализаторы представляют собой многоканальное измерительное устройство, обеспечивающее синхронное измерение и обработку сигналов, поступающих от первичных преобразователей (датчиков), имеющих выход по напряжению постоянного или переменного тока, аналого-цифровое преобразование сигналов, расчет физических параметров, однократное и двукратное интегрирование, вычисление спектра сигнала, расчет параметров балансировки роторов и центровки валов, сохранение результатов измерений в долгосрочной памяти. Анализаторы созданы на базе одноплатного ПК, подключенного к сенсорному монитору, встроенному в панель прибора, или моноблока, совмещающего ПК и монитор, в котором, в зависимости от требуемых диагностических задач, установлено программное обеспечение серий «Камертон», «IDS», «Скипер».
В зависимости от количества каналов анализаторы выпускаются в трех исполнениях: от двух до пяти каналов, от шести до шестнадцати каналов и от семнадцати до тридцати двух каналов. Питание анализаторов осуществляется от встроенных аккумуляторных батарей общим напряжением плюс 24 В или 14,8 В.
Анализаторы предназначены для работы с первичными преобразователями (датчиками) различных типов, имеющих выход по напряжению постоянноого или переменного тока, которые не входят в состав анализаторов.

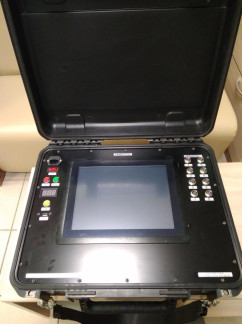

Общий вид анализатора многоканального синхронного «КАМЕРТОН» вид спереди представлен на рисунке 1, вид сзади представлен на рисунке 2.
Анализатор имеет трехуровневое программное обеспечение (далее - ПО):
1. «Нижний уровень» - ПО, влияющее на метрологические характеристики и недоступное пользователю, загружается в модуль АЦП на этапе изготовления.
2. «Нормирующий уровень» (обработка данных с АЦП) - устанавливается на встроенный в прибор ПК. Влияет на метрологические характеристики каналов в целом (цифровая фильтрация, нормирование). Доступ к настроечным данным ограничен паролем и шифрованием.
3. «Верхний уровень», не влияющий на метрологические характеристики -визуализация измерительной информации, организация их хранения, отработка алгоритмов диагностики и предиктивного анализа.
Для защиты накопленной и текущей информации, конфигурационных параметров системы от несанкционированного доступа предусмотрено применение электронного ключа безопасности.
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных воздействий по Р 50.2.077 -2014 соответствует уровню «высокий».
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | IDS-Д |
| Номер версии (идентификационный номер) ПО | не ниже 1.7.2.107 |
| Цифровой идентификатор ПО | - |
| Идентификационное наименование ПО | Камертон-А |
| Номер версии (идентификационный номер) ПО | не ниже 2.1.3.135 |
| Цифровой идентификатор ПО | - |
| Идентификационное наименование ПО | Камертон -К |
| Номер версии (идентификационный номер) ПО | не ниже 2.1.3.135 |
| Цифровой идентификатор ПО | - |
| Идентификационное наименование ПО | Камертон-Т |
| Номер версии (идентификационный номер) ПО | не ниже 2.1.3.135 |
| Цифровой идентификатор ПО | - |
| Идентификационное наименование ПО | Камертон-Ш |
| Номер версии (идентификационный номер) ПО | не ниже 2.1.3.135 |
| Цифровой идентификатор ПО | - |
| Идентификационное наименование ПО | Камертон-И |
| Номер версии (идентификационный номер) ПО | не ниже 2.1.3.135 |
| Цифровой идентификатор ПО | - |
| Идентификационное наименование ПО | Камертон -Э |
| Номер версии (идентификационный номер) ПО | не ниже 2.1.3.135 |
| Цифровой идентификатор ПО | - |
| Идентификационное наименование ПО | Скипер |
| Номер версии (идентификационный номер) ПО | не ниже 2.1.3.135 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значения |
| Канал измерения абсолютной вибрации | |
| Диапазон измерений виброускорения (амплитудное значение)*, м/с2 | от 0,3 до 400 |
| Диапазон измерений виброскорости (СКЗ) *, мм/с | от 0,3 до 100 |
| Диапазон измерений виброперемещения (размах)*, мкм | от 25 до 500 |
| Диапазоны рабочих частот, Гц: при измерении виброускорения при измерении виброскорости при измерении виброперемещения | от 5 до 5000 от 5 до 1000 от 5 до 200 |
| Пределы допускаемой основной относительной погрешности измерений амплитудного значения виброускорения в диапазонах рабочих частот: св. 10 до 1000 Гц включ., % от 5 до 5000 Гц, дБ | ±5 ±5 |
| Пределы допускаемой основной относительной погрешности измерений СКЗ виброскорости в диапазонах рабочих частот: св. 10 до 1000 Гц, % от 5 до 10 Гц включ., дБ | ±5 ±5 |
| Пределы допускаемой основной относительной погрешности измерений размаха виброперемещения в диапазоне рабочих частот, % | ±5 |
| Пределы допускаемой дополнительной относительной погрешности при измерении виброускорения, виброскорости и виброперемещения, вызванной изменением температуры окружающей среды от нормальной до конечных значений диапазона рабочих температур, % | ±2,5 |
| Наименование характеристики | Значения |
| Канал общего назначения | |
| Диапазон измерения входного напряжения постоянного и переменного тока (амплитудное значение), В | ±10 |
| Диапазон рабочих частот напряжения переменного тока, Гц | от 0,1 до 25000 |
| Пределы допускаемой приведенной погрешности измерений напряжения постоянного тока, % | ±1 |
| Пределы допускаемой приведенной погрешности измерений напряжения переменного тока в диапазоне рабочих частот, % | ±1 |
| Нормальные условия измерений: температура окружающей среды, °С | от +15 до +25 |
* Диапазоны измерений приведены для значения коэффициента преобразования: 10 мВ/(мс-2) - для режима измерения виброускорения;
100 мВ/(ммс-1) - для режима измерения виброскорости;
8 мВ/мкм - для режима измерения виброперемещения
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значения |
| Условия эксплуатации: диапазон рабочих температур, °С | от +5 до +3 5 |
| Параметры электрического питания: -напряжение постоянного тока, В | 24 или 14,8 |
| Габаритные размеры (длина х ширина х высота), мм, не более: исполнение от 2 -х до 5 -ти каналов исполнение от 6 -ти до 16 -ти каналов исполнение от 17-ти до 32-х каналов | 360 х 291 х 163 520 х 430 х 230 618 х 495 х 226 |
| Масса, кг, не более: исполнение от 2 -х до 5 -ти каналов исполнение от 6 -ти до 16 -ти каналов исполнение от 17-ти до 32-х каналов | 6,0 14.0 20.0 |
наносится на титульный лист паспорта типографским способом и на корпус анализатора методом наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во |
| Анализатор многоканальный синхронный | «КАМЕРТОН» | 1 шт. |
| Руководство по эксплуатации | 4277-002-12025123-19 РЭ | 1 экз. |
| Паспорт | 4277-002-12025123-19 ПС | 1экз. |
| Программное обеспечение встроенное* | серий «IDS», «Камертон», «Скипер» | 1 шт. |
| Методика поверки | 4277-002-12025123-19 МП | 1 экз. |
| Дополнительные принадлежности * | 1 компл. | |
| * в зависимости от требуемых измерений | ||
осуществляется по документу 4277-002-12025123-19 МП «Государственная система обеспечения единства измерений. Анализаторы многоканальные синхронные «КАМЕРТОН». Методика поверки», утвержденному ФГУП «ВНИИМС» 20 декабря 2019 г.
Основные средства поверки: генератор сигналов специальной формы АКИП-3409/1 (рег. № 53064-13); вольтметр универсальный цифровой GDM-8245 (рег. № 34295-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Технические условия ТУ 4277-002-12025123-19.
| Зарегистрировано поверок | 22 |
| Поверителей | 5 |
| Актуальность данных | 23.10.2025 |
