| Номер в госреестре | 80126-20 |
| Наименование СИ | Датчики силоизмерительные тензорезисторные |
| Обозначение типа СИ | 1F |
| Изготовитель | Batarow Sensorik GmbH, Германия |
| Год регистрации | 2020 |
| Срок свидетельства | 18.12.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики силоизмерительные тензорезисторные 1F предназначены для измерений
силы.
Датчики силоизмерительные тензорезисторные 1F (далее - датчики) измеряют статические и медленно меняющиеся силы.
Измерительная система датчиков выполнена на тензорезисторах, наклеенных на поверхность чувствительного элемента датчиков и соединенных в мостовую электрическую цепь. При приложении нагрузки изменяется сопротивление тензорезисторов, в диагонали моста появляется электрический сигнал, пропорциональный действующей нагрузке.
Конструктивно датчики выполнены в неразборном корпусе специальной цилиндрической формы, напоминающей болт. Такой внешний вид обусловлен местом монтажа датчиков в испытуемых объектах, где их монтируют вместо штатных болтов для измерений различных сил, действующих на конструкцию.
Датчики выпускаются в десяти модификациях, отличающихся номинальной нагрузкой и габаритными размерами. Обозначение модификации 1F-X KN: 1F - тип по каталогу производителя, Х-цифра, обозначающая номинальную нагрузку датчика, KN-единицы измерений (кН).

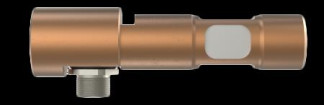

Общий вид датчиков приведен на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Модификация | |||||||||
| 1F- 0,2KN | 1F- 1KN | 1F- 10KN | 1F- 50KN | 1F- 100KN | 1F- 250KN | 1F- 500KN | 1F- 1000KN | 1F- 1500KN | 1F- 2000KN | |
| Номинальная нагрузка, кН | 0,2 | 1 | 10 | 50 | 100 | 250 | 500 | 1000 | 1500 | 2000 |
| Номинальное значение рабочего коэффициента передачи, мВ/В | 1 | |||||||||
| Пределы допускаемой приведенной погрешности измерений силы, связанной с нелинейностью, % | ±0,5 | |||||||||
| Пределы допускаемой приведенной погрешности измерений силы, связанной с гистерезисом, % | ±0,2 | |||||||||
| Пределы допускаемой приведенной погрешности измерений силы, связанной с повторяемостью показаний, % | ±0,25 | |||||||||
| - в качестве нормирующего значения для расчета погрешности принято значение номинальной нагрузки. | ||||||||||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение постоянного тока, В | от 8 до 24 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % | от +10 до +30 от 20 до 80 |
| Средняя наработка на отказ, ч | 20000 |
наносится на корпус датчиков в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во |
| Датчик силоизмерительный тензорези-сторный | 1F | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | РТ-МП-5769-445-2019 | 1 экз. |
осуществляется по документу РТ-МП-5769-445-2019 «ГСИ. Датчики силоизмерительные тензорезисторные 1F. Методика поверки», утвержденному ФБУ «Ростест -Москва» 09 августа 2019 г.
Основные средства поверки:
- машины силовоспроизводящие 1 -го разряда с пределами основной относительной погрешности 0,02 % по ГОСТ 8.640-2014;
- усилитель измерительный MGCplus (регистрационный номер в Федеральном информационном фонде 19298-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого средства измерений с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация изготовителя фирмы Batarow Sensorik GmbH
| Зарегистрировано поверок | 12 |
| Поверителей | 1 |
| Актуальность данных | 29.06.2025 |
