| Номер в госреестре | 80092-20 |
| Наименование СИ | Хроматографы жидкостные портативные |
| Обозначение типа СИ | БЛИЗАР CDT |
| Изготовитель | Общество с ограниченной ответственностью "ИНТЕРЛАБ" (ООО "ИНТЕРЛАБ"), Московская область, Красногорский район, дер. Гаврилково |
| Год регистрации | 2020 |
| Срок свидетельства | 07.12.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Хроматографы жидкостные портативные «БЛИЗАР CDT» (далее по тексту -хроматографы) предназначены для определения органических веществ в жидких средах методом высокоэффективной жидкостной хроматографии в изократическом режиме.
Принцип действия хроматографов основан на разделении веществ на хроматографической колонке с последующим их детектированием в потоке подвижной фазы флуориметрическим детектором. Выходными сигналами хроматографа являются время удерживания, высота и площадь соответствующего пика, использующиеся для качественной идентификации и количественного определения содержания вещества в анализируемом образце.
Конструктивно хроматографы выполнены в едином корпусе, в его состав входят следующие узлы: флуориметрический детектор; изократический насос; ручной кран -дозатор; кран «промывка/готовность линии»; термостат колонок.
Хроматографы могут использоваться как в лабораторных условиях, так и в передвижных лабораториях, с выездом на место анализа.

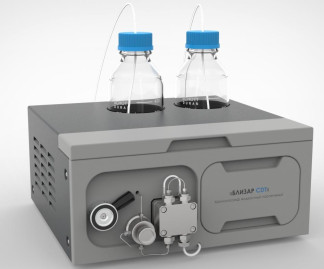

Общий вид хроматографов, с указанием расположения основных узлов, приведён на рисунке 1.
Задняя панель хроматографа с указанием мест нанесения знака утверждения типа и защитной наклейки (места пломбирования) представлена на рисунке 2.
й насос
Место
нанесения знака утверждения
Место
пломбировки
от
несанкциониро
ванного
доступа
Хроматографы оснащены автономным программным обеспечением (ПО) для персонального компьютера, который управляет работой хроматографа и отображает, обрабатывает и хранит полученные данные.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077 -2014.
Т аблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Флурен |
| Номер версии (идентификационный номер) ПО | не ниже 1. 1 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Детектор | Флуориметрический с фиксированной длиной волны возбуждения |
| Предел детектирования массовой доли антрацена, % (г/см3), не более | 10-4 (10-6) |
| Уровень флуктуационных шумов нулевого сигнала, мВ, не более | 0,5 |
| Дрейф нулевого сигнала, мВ/ч, не более | ±1,0 |
| Предел допускаемого значения относительного среднего квадратического отклонения (ОСКО) выходного сигнала, %: по времени удерживания по высоте пика по площади пика | 2 3,5 5 |
| Пределы допускаемого значения относительного изменения выходных сигналов за 4 часа непрерывной работы, % | ±10 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Потребляемая мощность, Вт, не более | 120 |
| Напряжение питания, В | 24 |
| Габаритные размеры, мм, не более: | |
| - длина | 305 |
| - ширина | 331 |
| - высота | 155 |
| Масса, кг, не более | 11 |
| Рабочие условия эксплуатации: | |
| - температура окружающей среды, °С | от +15 до +35 |
| - относительная влажность, %, не более | 80 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
наносится на титульный лист руководства по эксплуатации, паспорта и на заднюю панель хроматографа в виде наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Хроматограф жидкостный портативный «БЛИЗАР CDT» | 26.51.53-003-14267540-2020 ТУ | 1 шт. |
| Комплект установочный | Программное обеспечение «Флурен» | 1 шт. |
| ПЭВМ в комплекте с клавиатурой, манипулятором «мышь» и монитором | - | 1 шт.* |
| Руководство по эксплуатации | 26.51.53-003-14267540-2020 РЭ | 1 экз. |
| Паспорт | 26.51.53-003-14267540-2020 ПС | 1 экз. |
| Наименование | Обозначение | Количество |
| Методика поверки | 651-20-020 МП | 1 экз. |
| * определяется договором на поставку | ||
осуществляется по документу 651-20-020 МП «ГСИ. Хроматографы жидкостные портативные «БЛИЗАР CDT». Методика поверки», утвержденному ФГУП «ВНИИФТРИ»
25.02.2020 г.
Основные средства поверки:
- Государственный стандартный образец состава раствора антрацена в ацетонитриле (регистрационный номер ГСО 8749-2006 в Федеральном информационном фонде);
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых хроматографов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки.
приведены в эксплуатационном документе.
26.51.53-003-14267540-2020 ТУ Хроматограф жидкостный портативный «БЛИЗАР CDT». Технические условия
