| Номер в госреестре | 79810-20 |
| Наименование СИ | Уровнемеры ультразвуковые |
| Обозначение типа СИ | SITRANS Probe LU240 |
| Изготовитель | "Siemens AG", Германия; производственные площадки "Siemens Canada Limited - Siemens Milltronics Process Instrumentation (SMPI)", Канада; "Siemens Sensors and Communication Ltd.", Китай |
| Год регистрации | 2020 |
| Срок свидетельства | 27.11.2025 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Уровнемеры ультразвуковые SITRANS Probe LU240 предназначены для измерений уровня жидких сред и сыпучих материалов.
Принцип действия уровнемеров ультразвуковых SITRANS Probe LU240 основан на измерениях интервала времени между излучением импульса и получением отражённого от поверхности среды ультразвукового сигнала.
Уровнемеры ультразвуковые SITRANS Probe LU240 состоят из электронного блока и излучателя. Уровнемеры ультразвуковые SITRANS Probe LU240 могут комплектоваться дисплеем с кнопками.
Уровнемеры ультразвуковые SITRANS Probe LU240 обеспечивают отображение измеренных значений уровня и передачу измерительной информации в аналоговом (от 4 до 20 мА с наложенным HART-протоколом) или цифровом (Profibus РА) виде.

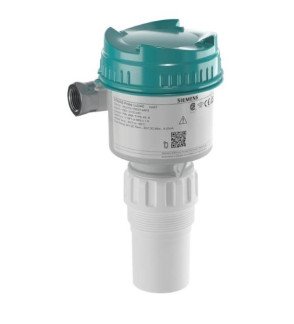

Общий вид средства измерений представлен на рисунке 1.
б ) Уровнемеры ультразвуковые SITRANS Probe LU240 с дисплеем Рисунок 1- Общий вид средства измерений
Пломбирование уровнемеров ультразвуковых SITRANS Probe LU240 не предусмотрено.
Встроенное программное обеспечение (далее - ПО) используется для сбора, обработки, отображения и передачи информации об измерениях. ПО не изменяемое, контрольная сумма прописана в энергонезависимой памяти, к которой нет доступа.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1- Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационные наименование ПО | SITRANS LU240 HART 1.00.01 |
| Номер версии (идентификационный номер) ПО | не ниже 1.00.01 |
| Цифровой идентификатор ПО (контрольная сумма) | — |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений уровня, м | от 0,2 до 12,0 |
| Пределы допускаемой приведенной погрешности измерений уровня, выраженной по отношению к верхнему пределу диапазона измерений уровня, % | ±0,15 |
| Выходной аналоговый сигнал, мА | от 4 до 20 |
| Пределы допускаемой приведенной погрешности преобразования значений уровня в стандартный токовый выходной сигнал, выраженной по отношению к диапазону выходного токового сигнала, % | ±0,02 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Выходной токовый сигнал, мА | от 4 до 20 (с наложенным HART-протоколом) |
| Выходной цифровой сигнал | Profibus РА |
| Параметры электрического питания: - напряжение постоянного тока, В | от 10,5 до 30,0 |
| Потребляемая мощность, Вт | 0,8 |
| Габаритные размеры (ВысотахДлинахШирина), мм, не более | 231,4x124,0x108,0 |
| Масса, кг, не более | 1,25 |
| Условия эксплуатации: - температура окружающей среды, °С | от -401) до +80 |
| Маркировка взрывозащиты | 0Ex ia IIC T4 Ga |
| Степень защиты по ГОСТ 14254-2015 | IP67/IP68 |
| ^ Рабочая температура окружающей среды дисплея от минус 25 до +80 °С; при температуре от минус 40 до минус 25 °С считывание информации с дисплея ухудшается и необходимо использовать токовый и/или цифровой выходы. | |
наносится на информационную табличку и титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Уровнемер ультразвуковой | SITRANS Probe LU240 | 1 шт. |
| Дисплей | - | 1 шт. по заказу |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | РТ-МП-6538-449-2020 | 1 экз. |
осуществляется по документу РТ-МП-6538-449-2020 «ГСИ. Уровнемеры ультразвуковые SITRANS Probe LU240. Методика поверки», утверждённому ФБУ «Ростест-Москва» 26 марта 2020 г.
Основные средства поверки:
- рулетка измерительная металлическая YAMAYO STILON ZNX30 -3X (регистрационный номер в Федеральном информационном фонде 32251 -06);
- рулетка измерительная металлическая D 80, класс точности 2 по ГОСТ 7502 -98 (регистрационный номер в Федеральном информационном фонде 21096-12);
- калибратор многофункциональный MC5 -R (регистрационный номер в Федеральном информационном фонде 22237 -08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска клейма.
приведены в эксплуатационном документе.
Техническая документация «Siemens Canada Limited - Siemens Milltronics Process Instrumentation (SMPI)», Канада
| Зарегистрировано поверок | 218 |
| Поверителей | 9 |
| Актуальность данных | 25.07.2025 |
