| Номер в госреестре | 79608-20 |
| Наименование СИ | Влагомеры многофазные поточные |
| Обозначение типа СИ | "КВАЛИТЕТ" ВМП.0704 |
| Изготовитель | Общество с ограниченной ответственностью "Квалитет" (ООО "Квалитет"), г. Москва |
| Год регистрации | 2020 |
| Срок свидетельства | 20.11.2030 |
| МПИ (интервал между поверками) | 3 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Влагомеры многофазные поточные «КВАЛИТЕТ» ВМП.0704 (далее - влагомеры) предназначены для измерения содержания воды в нефти и нефтепродуктах в объемных долях в автоматическом режиме на устьях нефтедобывающих скважин.
Принцип действия влагомеров основан на измерении комплексного сопротивления скважинного продукта, протекающего между обкладками модуля измерительного.

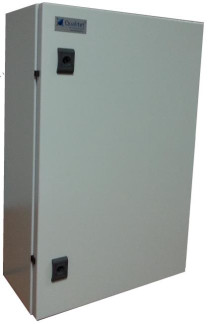

Влагомер состоит из поточного вычислителя ПВ.0703 КПБТ.424229.005, соединённого кабелями с двумя блоками измерительными. Блок измерительный БИ.0722В КПБТ.407521.022 (для измерения влагосодержания в эмульсии типа «нефть в воде») включает в себя модуль измерительный МИ0702-ВН0 КПБТ.407521.002-02 с элементом чувствительным КПБТ.301122.051, размещенным в корпусе КПБТ.302124.017. Блок измерительный БИ.0723Н КПБТ.407521.023 (для измерения влагосодержания в эмульсии типа «вода в нефти») включает в себя модуль измерительный МИ0702-ВН0 КПБТ.407521.002-03 с элементом чувствительным КПБТ.301122.052, размещенным в корпусе КПБТ.302124.017. Общий вид средства измерений представлен на рисунке 1. Место пломбирования указано на рисунке 1а.
Блок измерительный устанавливается в технологический трубопровод, транспортирующий скважинный продукт от устья скважины до сборного коллектора на его вертикальном участке с восходящим направлением потока. Микропроцессор влагомера производит вычисление влагосодержания нефти путем измерения комплексного сопротивления потока скважинного продукта, протекающего через блок измерительный, обеспечивает хранение калибровочных коэффициентов, осуществляет преобразование и вывод результатов измерений на внешние регистрирующие устройства в соответствии со стандартами RS-485 и Ethernet.
Может потребоваться настройка влагомера под электрофизические свойства пластовой воды и нефти эксплуатируемого месторождения.
Поточный вычислитель ПВ.0703 предназначен для эксплуатации вне взрывопожароопасных зон. Исполнение модулей измерительных МИ0702-ВНО, входящих в состав блоков измерительных соответствуют требованиям к взрывозащищенному электрооборудованию группы II по ГОСТ 31610.0-2014. Модули измерительные предназначены для эксплуатации во взрывоопасных зонах класса 1 согласно ГОСТ IEC 60079-10-1-2013.
является встроенным и внешним.
Функции встроенного программного обеспечения:
- цифровая обработка сигналов;
- расчет влагосодержания.
Функции внешнего программного обеспечения:
- управление пользовательскими настройками;
- отображение информации о влагосодержании.
Встроенное программное обеспечение содержит в себе калибровочный файл с данными заводской калибровки. Данный калибровочный файл не может быть модифицирован или загружен через какой-либо интерфейс на уровне пользователя.
Внешнее программное обеспечение не влияет на метрологические характеристики влагомеров.
Идентификационные данные программного обеспечения влагомеров приведены в таблице 1 .
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование встроенного ПО | QualitetM204 |
| Номер версии (идентификационный номер встроенного ПО) | не ниже 446 |
| Идентификационное наименование внешнего ПО | SetupTool |
| Номер версии (идентификационный номер внешнего ПО) | не ниже V.1.143 |
| Цифровой идентификатор ПО | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - средний в соответствии с Р 50.2.077 - 2014.
Встроенное программное обеспечение защищено от несанкционированного изменения путем пломбирования корпуса поточного вычислителя ПВ.0703 КПБТ.424229.005.
Таблица 2 -Метрологические характеристики
| Наименование характеристики | ||||
| Диапазон измерений, % объемной доли воды | Пределы допускаемой абсолютной погрешности | |||
| При объемной доле свободного газа, % | % объемной доли воды | При объемной доле свободного газа, % | % объемной доли воды | |
| 0,01 - 99,9 | 0 | ±1,5 | св. 0 до 30 включ. | ±2,0 |
| св. 30 до 60 включ. | ±3,0 | |||
| св. 60 до 90 включ. | ±5,0 | |||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Температура окружающего воздуха, °С | от -40 до +60 включ. |
| Максимальное давление рабочей среды, МПа | 4,0 |
| Температура рабочей среды, °С | от +5 до +65 включ. |
| Максимальная минерализация пластовой воды, г/дм3 | 180 |
| Диапазон расхода нефтеводяной смеси, м3/ч, не более | 25 |
| Плотность измеряемой среды, кг/м3, не более | 1200 |
| Габаритные размеры ПВ.0703, мм, не более | 213х400х620,5 |
| Габаритные размеры блока измерительного БИ.0722В КПБТ.407521.022, мм, не более | 411,5х346х160 |
| Габаритные размеры блока измерительного БИ.0723Н КПБТ.407521.023, мм, не более | 411,5х346х160 |
| Масса блока измерительного БИ.0722В КПБТ.407521.022, кг, не более | 23,8 |
| Масса блока измерительного БИ.0723Н КПБТ.407521.023, кг, не более | 23,6 |
| Условный диаметр внутреннего сечения трубопровода в месте установки модуля измерительного, DN | DN50 |
| Максимальное расстояние от блока измерительного до поточного вычислителя ПВ.0703, м, не более | 50 |
| Время одного измерения, мин, не более | 2 |
| Внешний интерфейс | Modbus TCP, Modbus RS-485, 4-20 мA |
| Степень защиты оболочки модуля измерительного МИ0702-ВНО, установленного в корпус КПБТ.302124.002 и закрепленного в нем | IP66 |
| Время установления рабочего режима, мин. | 5 |
| Напряжение электропитания от однофазной сети переменного тока с заземленной нейтралью, В | от 198 до 242 включ. |
| Частота переменного тока, Гц | от 49 до 51 включ. |
| Потребляемая мощность, ВА, не более | 60 |
| Средняя наработка на отказ, ч, не менее | 52 000 |
| Среднее время восстановления, ч, не более | 24 |
| Средний срок службы, лет, не менее | 7 |
| Маркировка взрывозащиты модулей измерительных МИ0702-ВН0 | 1ExdimT4GbX |
наносится на табличку корпуса поточного вычислителя ПВ.0703 влагомера методом наклейки; на титульные листы паспортов и руководства по эксплуатации типографским способом. Комплектность средства измерений приведена в таблице 4.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество | Примечание |
| Поточный вычислитель ПВ.0703 | КПБТ.424229.005 | 1 | |
| Блок измерительный БИ.0722В | КПБТ.407521.022 | 1 | Определяется в соответствии с заказом |
| Блок измерительный БИ.0723Н | КПБТ.407521.023 | 1 | Определяется в соответствии с заказом |
| Комплект монтажных частей | КПБТ.414961.003 | 1 | |
| Комплект ЗИП | КПБТ.414963.002 | 1 | |
| Датчик давления | 1 | Опционная поставка | |
| Кабель | КПБТ.685611.001 | 2 | Для электрического соединения блока измерительного с поточным вычислителем |
| Коммутационный шнур, кат.5Е UTP, 2м | 1 | патч-корд | |
| Кабель КГ-3х1,5 чер, 10м | 1 | ||
| Программное обеспечение | 1 | ||
| Блок измерительный БИ.0722В. Паспорт | КПБТ.407521.022 ПС | 1 | |
| Блок измерительный БИ.0723Н. Паспорт | КПБТ.407521.023 ПС | 1 | |
| Вычислитель поточный ПВ.0703. Паспорт | КПБТ.424229.005 ПС | 1 | |
| Влагомер многофазный поточный «Квалитет» ВМП.0704. Руководство по эксплуатации | КПБТ.414612.003 РЭ | 1 | |
| Методика поверки | МП 1056-6-2019 | 1 | |
| Копия сертификата соответствия ТР ТС | 1 | ||
| Упаковка блока измерительного БИ.0722В | КПБТ.414965.007 | 1 | |
| Упаковка блока измерительного БИ.0723Н | КПБТ.414965.007 | 1 | |
| Упаковка поточного вычислителя ПВ.0703 | КПБТ.414965.008 | 1 | |
| Упаковка комплекта кабелей | КПБТ.414965.009 | 1 |
осуществляется по документу МП 1056-6-2019 «Инструкция. ГСИ. Влагомеры многофазные поточные «КВАЛИТЕТ» ВМП.0704. Методика поверки», утвержденному ВНИИР - филиалом ФГУП «ВНИИМ им. Д.И. Менделеева» 17.03.2020 г.
Основные средства поверки:
- рабочий эталон единицы объемного влагосодержания нефти и нефтепродуктов 1 или 2 разряда в соответствии с ГОСТ 8.614 -2013;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки (оттиск и/или наклейка) наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.614-2013 ГСИ. Государственная поверочная схема для средств измерений объемного влагосодержания нефти и нефтепродуктов
КПБТ.414612.003ТУ Влагомер многофазный поточный «КВАЛИТЕТ» ВМП.0704. Технические условия
