| Номер в госреестре | 79349-20 |
| Наименование СИ | Твердомер Бринелля |
| Обозначение типа СИ | BRE/AUT SOR |
| Изготовитель | "CISAM-ERNST S.R.L.", Италия |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Твердомер Бринелля BRE/AUT SOR (далее - твердомер) предназначен для измерений твердости металлов и сплавов по шкалам Бринелля.
Принцип действия твердомера основан на статическом вдавливании твёрдосплавного шарикового наконечника с измерением глубины отпечатка в момент завершения выдержки под нагрузкой.
Конструктивно твердомер состоит из устройства приложения нагрузки и измерения, гидравлической станции, пульта управления и питания (используется для обработки результатов измерений), пульта управления на штативе.

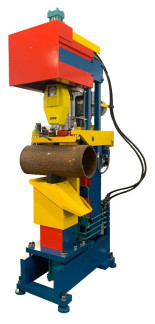

Общий вид твердомера с указанием мест нанесения знака утверждения типа и пломбирования приведён на рисунке 1.
Программное обеспечение (ПО) твердомера BRE/AUT SOR используется для управления твердомером, графического отображения рабочих параметров, хранения и статистической обработки результатов измерений.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014. Таблица 1 - Идентификационные данные ПО__
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | BRE-AUT_SOR_428_HMI_V.1 |
| Номер версии (идентификационный номер) ПО | не ниже v 1.00 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
Испытательные нагрузки по шкалам Бринелля, пределы допустимого отклонения испытательных нагрузок и диапазоны измерений твердости приведены в таблице 2.
Таблица 2 - Метрологические характеристики испытательных нагрузок
| Шкала Бринелля | Диапазон измерений твердости, (HBW) | Нагрузка, Н | Пределы допускаемого относительного отклонения прикладываемой испытательной нагрузки, % |
| HBW 5/750/10 | От 120 до 600 | 7355 | ±1 |
| HBW 10/3000/10 | От 120 до 600 | 29420 |
Пределы допускаемой абсолютной погрешности твердомера приведены в таблице 3.
Таблица 3 - Метрологические характеристики твердомера
| Обозначение шкал измерения твердости | Диапазон измерений твердости, HBW | ||||
| от 120 до 150 включ. | св. 150 до 200 включ. | св. 200 до 250 включ. | св. 250 до 300 включ. | св. 300 до 350 включ | |
| Пределы допускаемой абсолютной погрешности твердомера, (HBW), (±) | |||||
| HBW 5/750/10, HBW 10/3000/10 | 6,7 | 9,0 | 11,2 | 13,5 | 15,7 |
Продолжение таблицы 3
| Обозначение шкал измерения твердости | Диапазон измерений твердости, | HBW | ||
| св. 350 до 400 включ. | св. 400 до 450 включ. | св. 450 до 550 включ. | св. 550 до 600 включ. | |
| Пределы допускаемой абсолютной погрешности твердомера, (HBW), (±) | ||||
| HBW 5/750/10, HBW 10/3000/10 | 18,0 | 20,2 | 24,7 | 27,0 |
| Примечание - Метрологические характеристики действительны для 5 измерений | ||||
Таблица 4 - Основные технические характеристики твердомеров
| Наименование характеристики | Значение характеристики |
| Рабочие условия эксплуатации: | |
| -температура окружающего воздуха, °С | от +15 до +35 |
| - относительная влажность | 80 |
| Параметры электропитания: | |
| - напряжение переменного тока, В | от 360 до 440 |
| - частота переменного тока, Гц | от 49,8 до 50,2 |
| Габаритные размеры, мм, не более: | Устройство | Гидравлическая | Пульт | Пульт |
| приложения | станция | управления | управления | |
| нагрузки и | и питания | на штативе | ||
| измерения | ||||
| - длина | 1502 | 820 | 930 | 440 |
| - ширина | 591,5 | 1080 | 1200 | 350 |
| - высота | 2656 | 1037 | 1400 | 1024 |
| Масса, кг, не более | 1788 | 220 (без масла) | 240 | 25 |
наносится на заводскую табличку, закрепленную на корпусе твердомера, и на титульный лист паспорта типографским или иным способом.
Таблица 5 - Комплектность твердомера
| Наименование | Обозначение | Количество |
| Твердомер Бринелля, в составе: | - | 1 шт. |
| - устройство приложения нагрузки и измерения | BRE/AUT SOR | 1 шт. |
| - гидравлическая станция | - | 1 шт. |
| - пульт управления и питания | 137/19 | 1 шт. |
| - пульт управления на штативе | XY2SB714 | 1 шт. |
| USB-флеш-накопитель с резервной копией ПО | - | 1 шт. |
| Комплект ЗИП | - | 1 компл. |
| Паспорт | CISAM-BRE/AUT-SOR ПС | 1 шт. |
| Руководство по эксплуатации | BRE/AUT SOR - 01 РЭ | 1 экз. |
| Методика поверки | BRE/AUT SOR - 01 МП | 1 экз. |
осуществляется по документу BRE/AUT SOR - 01 МП «ГСИ. Твердомер Бринелля BRE/AUT SOR. Методика поверки», утверждённому ФГУП «ВНИИФТРИ» 08.07.2020.
Основные средства поверки: рабочие эталоны твердости 2-го разряда по шкалам Бринелля по ГОСТ 8.062-85.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого твердомера с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационной документации.
Нормативные документы, устанавливающие требования к твердомеру Бринелля BRE/AUT SOR
ГОСТ 8.062-85 ГСИ. Государственная специальный эталон и государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля
