Государственный реестр средств измерений

Манометр грузопоршневой МП-60, 79130-20

Манометр грузопоршневой МП-60 (далее по тексту - манометр) предназначен для создания и измерений избыточного давления при поверке и калибровке средств измерений в диапазоне значений избыточного давления от 0,1 до 6 МПа методом непосредственного сличения.
Карточка СИ
Номер в госреестре 79130-20
Наименование СИ Манометр грузопоршневой
Обозначение типа СИ МП-60
Изготовитель ФБУ "Архангельский ЦСМ", г.Архангельск
Год регистрации 2020
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Манометр грузопоршневой МП-60 (далее по тексту - манометр) предназначен для создания и измерений избыточного давления при поверке и калибровке средств измерений в диапазоне значений избыточного давления от 0,1 до 6 МПа методом непосредственного сличения.

Описание

Принцип действия манометра заключается в уравновешивании усилия на неуплотненный поршень, создаваемого измеряемым давлением, весом поршня с грузоприемным устройством и специальных грузов.

В состав манометра входят: измерительная поршневая система (ИПС) МП-60, устройство для создания давления (УСД) МП-600, устройство для наблюдения за положением поршней и два комплекта грузов.

УСД предназначено для создания и поддержания давления в гидростатической системе манометра. Давление создается с помощью ручного насоса предварительного заполнения системы (предварительного создания давления) и винтового пресса (прессов - в случае разности давления). ИПС манометра и поверяемого СИ устанавливаются на стойки УСД. В качестве рабочей среды используется керосин, трансформаторное масло.

ИПС манометра состоит из корпуса, цилиндра, ограничивающей втулки и поршня с грузоприемным устройством. Для устранения влияния «сухого» трения между поршнем и цилиндром в процессе измерений поршень с грузоприемным устройством и грузами приводят во вращение с помощью устройства для принудительного вращения поршня. Положение равновесия поршня соответствует среднему значению его рабочего хода и фиксируется визуально.

Набор грузов предназначен для уравновешивания измеряемого давления.

Пломбировка корпуса манометра не предусмотрена.

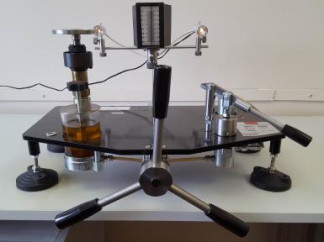

Общий вид манометра приведен на рисунке 1.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений избыточного давления, МПа

от 0,1 до 6

Пределы допускаемой погрешности измерений избыточного давления, % (1)

±0,005

Номинальное значение приведенной площади поршня, см2

1

Скорость опускания поршня, мм/мин, не более

0,4

Продолжительность свободного вращения поршня, мин, не менее

4

Порог реагирования, Па, не более

30

Примечание:

(1) В основном диапазоне измерений от 0,1РШах до РШах погрешность нормируется в % от измеряемой величины; в дополнительном диапазоне измерений от РШт до 0,1Ртах погрешность нормируется в % от 0,1Ртах (где Ртах — верхний предел диапазона измерений; Ртщ— нижний предел диапазона измерений).

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Рабочая среда

керосин, трансформаторное масло

Габаритные размеры, мм, не более - высота

300

- длина

500

- ширина

400

Масса без комплекта грузов, кг, не более

24

Условия эксплуатации:

- температура окружающей среды, °С

от +18 до +22

- относительная влажность, %, не более

80

- атмосферное давление, кПа

от 84 до 106,7

Средняя наработка на отказ, ч

40 000

Средний срок службы, лет

10

Знак утверждения типа

наносится на шильд, прикреплённый к основному устройству манометра, изготовленный методом металлографии или иным методом, на титульный лист руководства по эксплуатации и паспорта типографским способом.

Комплектность

Таблица 3 - Комплект поставки

Наименование частей

Обозначение

Количество

Измерительная поршневая система МП-60

-

1 шт.

Устройство для создания давления МП-600

-

1 шт.

Комплект грузов с действительным значением массы

-

2 компл.

Устройство для наблюдения за положением поршней

-

1 шт.

Манометр грузопоршневой МП-60. Руководство по эксплуатации

11/0281-2013 РЭ

1 экз.

Поверка

осуществляется по документу МИ 2429-97 «ГСИ. Манометры грузопоршневые. Метрологические и технические характеристики. Виды метрологического контроля (МР МОЗМ N 110)».

Основные средства поверки:

Государственный вторичный эталон-копия единицы давления для области избыточного давления в диапазоне от 0,02 до 100 МПа (ГВЭТ 23-1-2014), диапазон измерений от 0,02 до 100 МПа, СКО результата измерений S0 = 410-6.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) корпус.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная Приказом № 1339 от 29.06.2018 г.

МИ 2429-97 ГСИ. Манометры грузопоршневые. Метрологические и технические характеристики. Виды метрологического контроля (МР МОЗМ N 110)

Техническая документация изготовителя
