| Номер в госреестре | 78339-20 |
| Наименование СИ | Спектрометры рентгенофлуоресцентные |
| Обозначение типа СИ | ARL PERFORM’X, ARL OPTIM’X |
| Изготовитель | "Thermo Fisher Scientific (Ecublens) SARL", Швейцария; Производственная площадка: "Thermo Fisher Scientific Brno s.r.o.", Чешская Республика |
| Год регистрации | 2020 |
| Срок свидетельства | 29.05.2030 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрометры рентгенофлуоресцентные ARL PERFORM’X, ARL OPTIM’X (далее -спектрометры) предназначены для измерений массовой доли элементов в металлических и неметаллических (стекло, керамика, огнеупоры, цемент, геологические пробы) образцах и образцах, находящихся в твердом, жидком и порошкообразном состояниях (горные породы, руды, продукты их переработки, металлы, катализаторы, масла и присадки, нефть и нефтепродукты).
Принцип действия спектрометров основан на принципе излучения атомами присутствующих в пробе химических элементов вторичного характеристического рентгеновского излучения, возбуждаемого первичным излучением рентгеновской трубки. Характеристическое рентгеновское излучение с определенной длиной волны классифицируется в системе кристаллов и детекторов с последующей регистрацией по интенсивности для каждого элемента. Массовую долю отдельных элементов в образце определяют по предварительно полученным градуировочным данным.
Спектрометры выполнены в виде стационарных напольных приборов. Основными элементами конструкции спектрометров являются корпус, термостабилизированный вакуумный танк, рентгеновская трубка с высоковольтным генератором, гониометр, первичная загрузочная камера и система транспорта образца, блок регулировки потоков газов (Ar/CH4 и He), блок термостабилизации спектрометра, блок питания, блок охлаждения рентгеновской трубки и персональный компьютер под управлением специализированного программного обеспечения, монохроматор/полихроматор (ARL OPTIM’X).
На спектрометры рентгенофлуоресцентные ARL PERFORM’X, ARL OPTIM’X в зависимости от комплектации и мощности рентгеновской трубки наносится следующая маркировка (вариант маркировки приведен на рисунке 1):
Model: ARL PERFORM’X Type: 1500 для трубки мощностью 1500 Вт;
Model: ARL PERFORM’X Type: 2500 для трубки мощностью 2500 Вт;
Model: ARL PERFORM’X Type: 4200 для трубки мощностью 4200 Вт;
Model: ARL OPTIM’X Type: 50 для трубки мощностью 50 Вт;
Model: ARL OPTIM’X Type: 200 для трубки мощностью 200 Вт.
Thermo
SCIENTIFIC
200..440 VAC, 50 or 60 Hi
Mund ARL PERFORM*X
Input
T
7kVA
1500
IV ax power
ManufdS3ti..ned
Sep-2018
S951774
Manufactured in the C*ech Republic
Рисунок 1 - Образец маркировочной таблички, где Model: ARL PERFORM’X - тип спектрометра; Type: 1500 - тип для мощности
рентгеновской трубки
С €2 А©
Thermo
1 Е N Т I М С
| у -er ARL ОРПМ'Х | Input 230 VAC,, 50 or GO Hz j |
| ’ Т-s 200 j | Max.power 1.5 kVA^ |
| sii ■ ,,т 9952710 1 | Manufactured: Sep-2019 | |
| ■ -• — isH&r Sci^mffc EcuWers SARL. Er Vsl'iFLirFr Oufest C, , 024 EcuGlens, Switzerland Manufactured nn Ihe C2ech Republic L | |
Рисунок 2 - Образец маркировочной таблички, где Model: ARL OPTIM’X - тип спектрометра; Type: 200 - тип для мощности
рентгеновской трубки

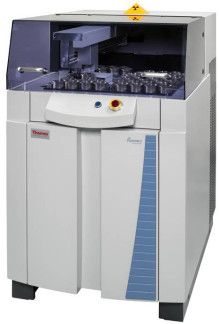

Общий вид спектрометров рентгенофлуоресцентных ARL PERFORM’X, ARL OPTIM’X приведен на рисунках 3, 4 соответственно.
Место нанесения знака утверждения типа Рисунок 3 - Общий вид средства измерений ARL PERFORM’X
Пломбирование спектрометров рентгенофлуоресцентных ARL PERFORM’X, ARL OPTIM’X не предусмотрено.
Программное обеспечение (ПО) идентифицируется при включении спектрометра путем вывода на экран номера версии и расчетом контрольной суммы метрологически значимой части.
ПО управляет работой спектрометра, отображает, обрабатывает, передает и хранит полученные данные.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | OXSAS |
| Номер версии (идентификационный номер) ПО | не ниже 2.2 |
| Цифровой идентификатор ПО (контрольная сумма метрологически значимой части ПО) | B3618F0ADAE160D9C0DE4BF2B0D3B05C |
К метрологически значимой части ПО относится исполняемый файл OXSAS.exe.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| ARL PERFORM’X | ARL OPTIM’X | |
| Анализируемые элементы | от Be до Am | от F до U/ от С до U* |
| Чувствительность по контрольным | ||
| элементам в стандартном образце, кимп/смА-1, не менее: | ||
| - вольфрам (по линии WZa1) | 0,008 | 0,002 |
| - никель (по линии NLKa) | 0,015 | 0,005 |
| - марганец (по линии MnXa) | 0,08 | 0,015 |
| Предел допускаемого относительного | ||
| среднеквадратического отклонения (ОСКО) | ||
| выходного сигнала, % | 1,0 | |
| * В соответствии с заказом | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |
| Время установления рабочего режима, ч, не | ||
| более | 1 | |
| Параметры электрического питания: | ||
| - напряжение переменного тока, В | 230 | +23 -34.5 |
| - частота переменного тока, Гц | 50/60 | |
| Потребляемая мощность, кВ А, не более, при | ||
| мощности рентгеновской трубки, кВт: | ||
| 0,05 | - | 1,5 |
| 0,2 | - | 2,0 |
| 1,5 | 3,5 | - |
| 2,5 | 5,0 | - |
| 4,2 | 7,0 | - |
| Габаритные размеры, мм, не более | ||
| -высота | 1375 | 1260 |
| -ширина | 832 | 820 |
| -длина | 1282 | 880 |
| Наименование характеристики | Значение | |
| Масса*, кг, не более | 640 | 250 |
| Условия эксплуатации: | ||
| - температура окружающей среды, °С | от +18 до +32 | |
| - относительная влажность, %, не более | 80 | |
| - атмосферное давление, кПа | от 84 до 106,7 | |
| Средний срок службы, лет | 8 | |
| * Без внешнего компьютера и охладителя | ||
наносится на спектрометр в виде наклейки согласно рисункам 3 и 4, а также на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Спектрометр рентгенофлуоресцентный | ARL PERFORM’X; ARL OPTIM’X | 1 шт. |
| Компьютер с ПО | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | РТ-МП-6222-448-2020 | 1 экз. |
осуществляется по документу РТ-МП-6222-448-2020 «ГСИ. Спектрометры рентгенофлуоресцентные ARL PERFORM’X, ARL OPTIM’X. Методика поверки», утвержденному ФБУ «Ростест - Москва» 14.01.2020 г.
Основные средства поверки:
- стандартные образцы сталей углеродистых и легированных типов 13Х, 55С2, 05кп, 38Х2МЮА, 60С2, 38Х2Н2МА, 36Х2Н2МФА, 30ХН2МФА, Св-08ХГ2С, 30 и В2Ф (комплект ИСО УГ0к- ИСО УГ9к), (регистрационный номер в Федеральном информационном фонде ГСО 10504-2014).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.
приведены в эксплуатационном документе; при использовании в сфере государственного регулирования обеспечения единства измерений применяется в соответствии с аттестованными методиками (методами) измерений.
ГОСТ Р 8.735.0-2011 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в жидких и твердых веществах и материалах. Основные положения Техническая документация Thermo Fisher Scientific» (Ecublens) SARL, Швейцария
| Зарегистрировано поверок | 63 |
| Поверителей | 12 |
| Актуальность данных | 23.10.2025 |
